传统碳刷集电环与升级金属丝刷线滑环
发布日期: 2019-10-24

传统碳刷集电环与升级金属丝刷线滑环这两个都是许多机械设备上不可缺少的重要零件,其共同的作用都是帮助机械依靠传输电流功率,但是碳刷集电环与金属似刷线滑环还是有一定的区别的!下面就由我们技术部提供的资料整理出来的参考资料来分享你们,希望能帮助你们!

1.内部组成部分材质不同

传统碳刷集电环,其定子端部分的刷架上一般刷块主要运用石墨或者是金属(含铜,银)石墨,而转子端则由导电性能极佳的铜材料制成铜环与绝缘片组装而成。升级金属丝刷线滑环刷架上的电刷线材料则是根据贵重滑环转速性能的要求进行选用不同的贵重金属制成,转子端同样也是由较好导电性的铜金属材料制成然后进行加厚镀金处理,实现电刷线与铜环金对金接触,既防腐蚀其耐磨效果又保障了更好的电流传输。两铜环之间则由绝缘性能好的铁氟龙制成的绝缘片来阻隔,防止电流串路,短路。

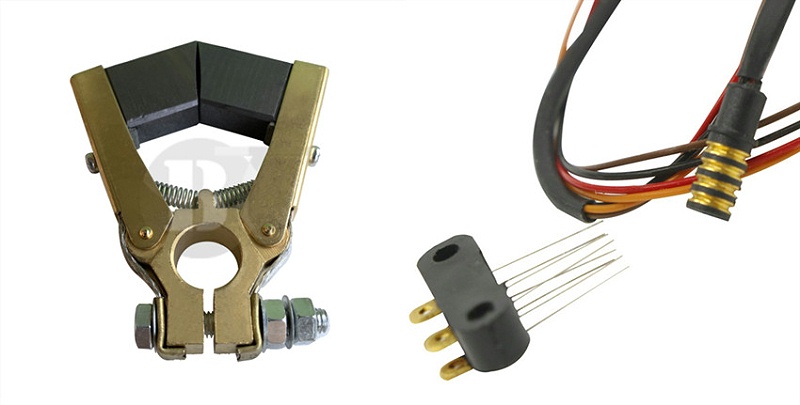

碳刷块与金属电刷线滑环


2.外部保护和工作环境不同

对于传统的集电环因其无外壳保护自然裸露在外面,所以其工作环境也相对受限制。而刷线滑环其外壳则可灵活采用铝或不锈钢材质来制成耐压抗冲击,以及内部与外部之间根据工作环境的不同进行对应的处理,如防水防尘防爆等。所以相对于传统的集电环,升级之后的滑环工作环境范围广多了,并且能在-40℃~+100℃的温差下运作,抗湿度60%RH或更高。

3.性能的对比

碳刷集电环主要被运用于大型工业设备的大电流传输,其碳刷部分因长期与铜环旋转摩擦而受损,同时会因连续工作自身温度上升导致电弧烧坏,另外安装环境也受限,但其生产成本低。而金属丝刷线滑环则不仅适用于电流信号传输而且能够支持千兆以太网、USB、RS、Canbus、Decive net、CC-link、FireWire等30多种信号同时传输,此外在持续不断的运作下也无需定期维护,且使用寿命长。还有就是,滑环有多种款式,其中适用于中心旋转轴设备安装的过孔滑环,适合小空间安装的帽式滑环,适合高度受限制安装空间的盘式滑环等等。

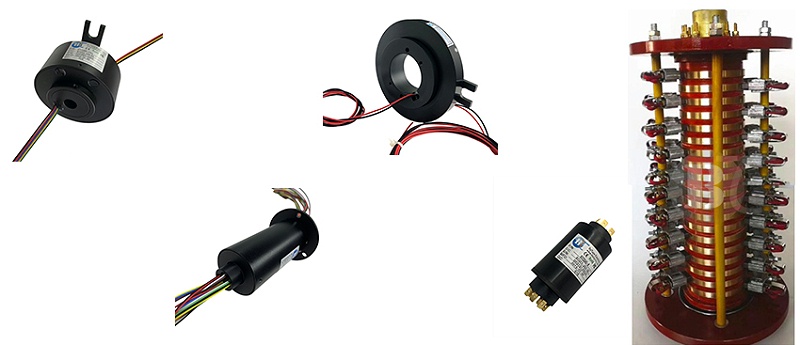

碳刷集电环导电滑环

传统碳刷集电环与升级金属丝刷线滑环这两个旋转通电设备上的重要零件,都各有其特性,不论是哪一款选择对了您机器上需要的是最重要的。深圳市比尔德科技一家从事滑环研究与生产20多年的实力厂家,产品畅销国内外,可靠的定制服务更是凸显了我们工程师团队强大的实力!欢迎各种方式联系我们!
