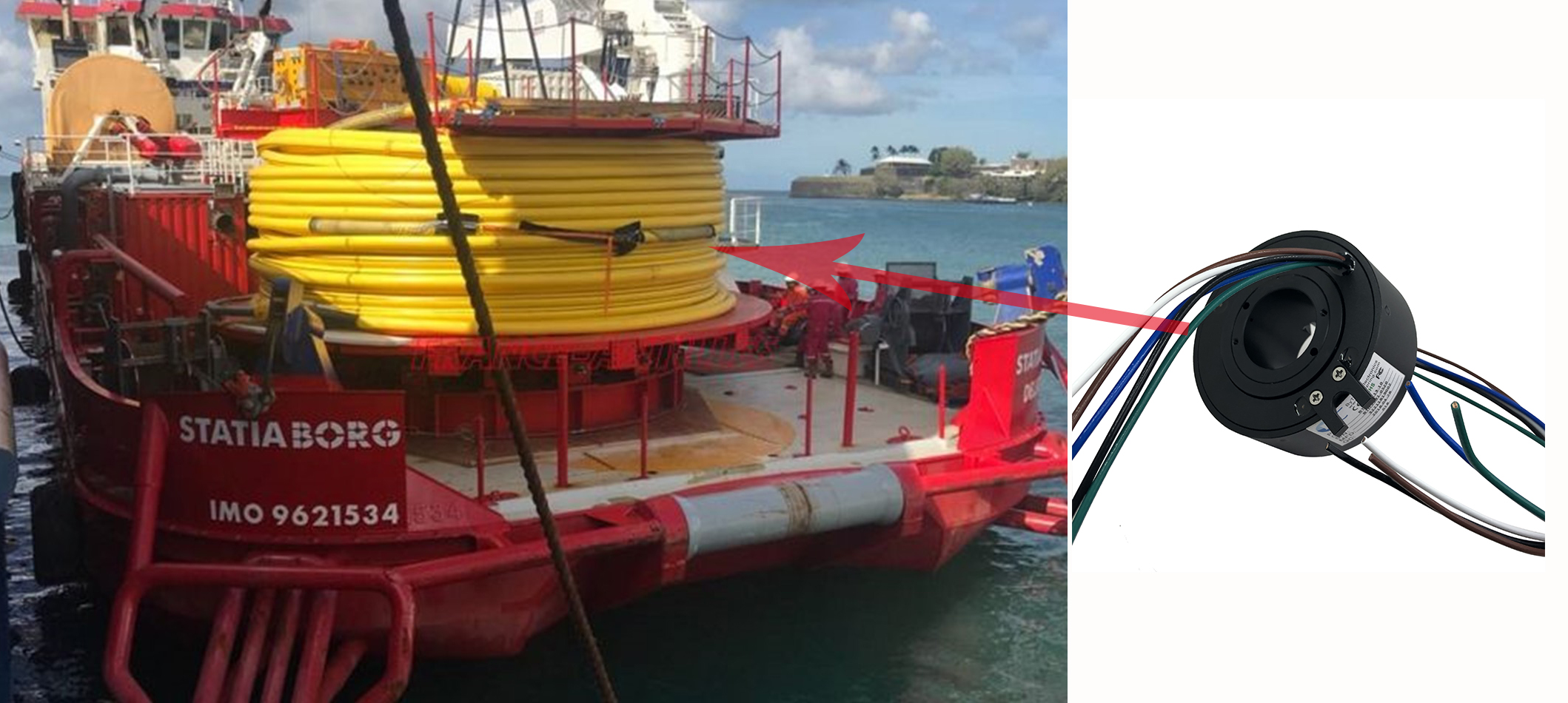

电缆卷盘车用导电滑环,精度高、稳定性好、经久耐用。比尔德滑环机构由数个滑环组、轴承盘、固定螺栓和固定板组成;滑环安装简单易操作,首先用数根固定螺栓将滑环组和轴承盘固定连接,再把固定板安装在绕缆桶内壁上,滑环装置(可360度连续旋转)一端支撑在固定板中部,另一端支撑在主轴内端;另外电缆卷盘车滑环设计结构简单合理,操作简便,安全可靠;同时绕缆桶的另一侧设有检修盖,只需打开检修盖即可进行检修或更换滑环装置,从而大大提高电缆卷盘车的工作效率! 完成水下缆车的基本要求。
典型运用:石油测井电缆用滑环、电缆卷盘用滑环、电缆卷车用滑环
电缆卷盘车导电滑环技术参数
路数 | 1-200路可选 |
工作电压 | 200V/380V/660V |
绝缘电阻 | 500MΩ@1000VDC |
耐压强度 | 1000VAC@50HZ |
电气噪音 | 2MΩ@6VDC,50mA(以250rpm运行 |
导线规格 | AWG22#铁氟龙导线 |
出线长度 | 300mm-5000mm |
接线材料 |
贵金属 |
轴承 |
精密滚珠轴承 |
工作速度 |
300-10000RPM |
防护等级 |
IP51或更高 |
绝缘电阻 |
-40℃~+80℃ |
壳体材料 | 不锈钢、铝合金 |
比尔德作为20多年滑环定制生产厂家,经验丰富,产品性价比高,欢迎来电咨询~18129863629
