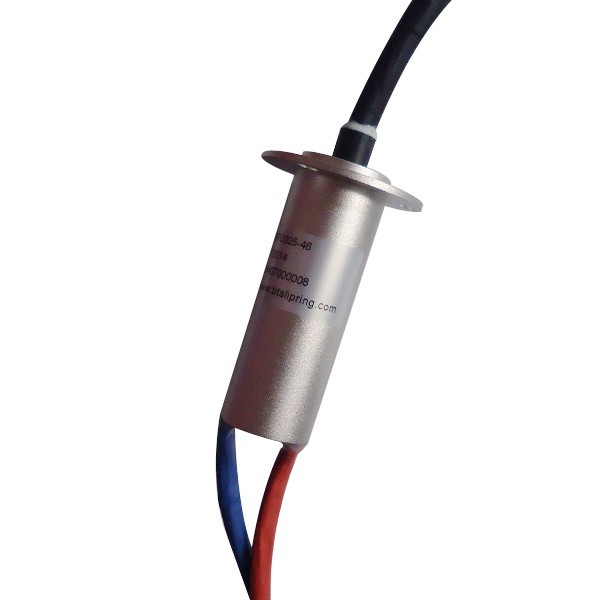

BTC025-46多路数帽式滑环

BTC025-46多路数帽型导电滑环定制

多路数帽型滑环已经成为了帽式导电滑环定制中的常见的定制方案了,深圳比尔德科技从事滑环定制生产20多年,已经形成了一套成熟的自己的定制方案解决体系,除了多路数可定制外每路的载电量也可定制。此款多路数帽型滑环又46路 ,每路2A,外径25mm,配备法兰安装,纯铝合金外壳材料,也可进行各种颜色氧化处理。此款帽式导电滑环定制很成功,其滑环重量轻,外形小,内部结构紧凑,旋转平稳流畅,绝缘电阻小,低电子噪音,导线可提供热缩套或其它电线保护套。 360度旋转解决方案定制,深圳比尔德值得您考虑,欢迎24小时联系定制!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 46路(其它更多更少可选)
额定电压Rated Voltage 240VAC/DC
额定电流Rated Current 每环2A,联环可达更高
绝缘电阻Insulation Resistance ≥500MΩ@500 VDC
绝缘强度Dielectric Strength 每路500VAC@50Hz
动态电阻Electrical Noise ≤7mΩ
机械技术指标Mechanical Data
外径Outside Diameter 25mm
转速Rated Speed 500rpm
防护等级IP Grade IP54或更高
力矩Torque ≤0.9g·m
导线规格Lead Size AWG28 UL,铁氟龙高温线
导线长度Lead Wire Size 标准品200mm
帽套材质Housing Material 铝合金或工程塑料
接触材质Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

型号参数Type parameters

型号Type 标准环数Standard Rings 长度"L"
BTC025-30 30 51.7mm
BTC025-36 36 59.5mm
BTC025-46 46 72.5mm
BTC025-56 56 85.5mm

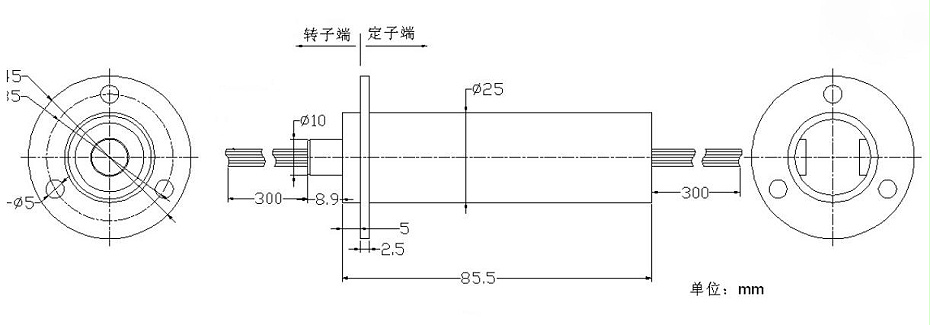

产品图纸Product introduction


BTC025-46多路数帽型导电滑环定制内部结构图

技术特点Technical characteristics

多路数设计,此款帽型滑环路数曾设计多达56路还可更多

外部结构轻巧,内部结构紧凑,满足有限安装空间要求

外壳材质为铝合金,牢固可靠,法兰三个螺丝安装便捷

军工级别镀金铜环,贵重金属刷线制成,及其它精密组件

电滑环可与光纤滑环、高频滑环、气液旋转接头联合使用

支持电流功率、数据信号及高速数字信号混合传输

安装方式灵活设计,可选无法兰安装或其它安装设计

典型应用Typical applications

比尔德BTC025系列帽式滑环被广泛运用于众多行业设备上如

旋转印刷机

灌装机

灌装机

CCTV监控

高速球

无人机

手术支撑臂灯

分离机

医疗机器人

海运设施

测试仪以及航天航空

圆形针织机等等

可选项Options

外径尺寸

外壳材料

接触材料

通路数

防护等级

插接头和热缩管

导线末端接插件

导线长度

法兰安装等

出线方向

转速

混合电流等

以上所提到的均可进行非标定制,具体特殊要求请及时联系我们,可根据您的要求定制
