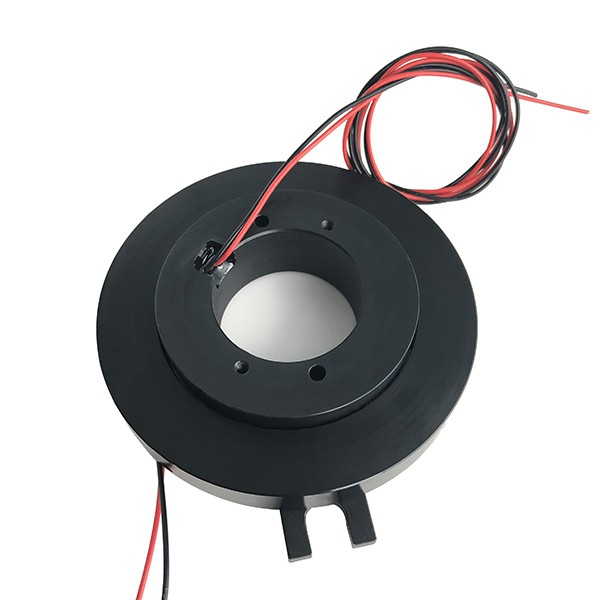

BTP060-0205盘式滑环

BTP060-0205盘式滑环

BTP060-0205盘式滑环

比尔德BTP060-0205盘式滑环,通孔直径60mm,外形扁平,类似盘状,又叫做盘式导电滑环、盘式集电环、饼式滑环等 。盘式滑环系列分为一体式盘式滑环及分离式盘式滑环两种,是为在高度方向有限制的旋转系统而专门设计;采用先进纤刷技术以及贵金属接触材料,转子部分由一圈圈的同心圆环组成,具有高稳定性,高可靠性等特点性;从而保证优良的传输性能和旋转性能。
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 标准1-24路
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环5A,10A,15A,20A或更高可选
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 60mm
额定转速Rated Speed 60转/分钟
防护等级IP Grade IP54(可选IP68)
力矩Torque  ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+80℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

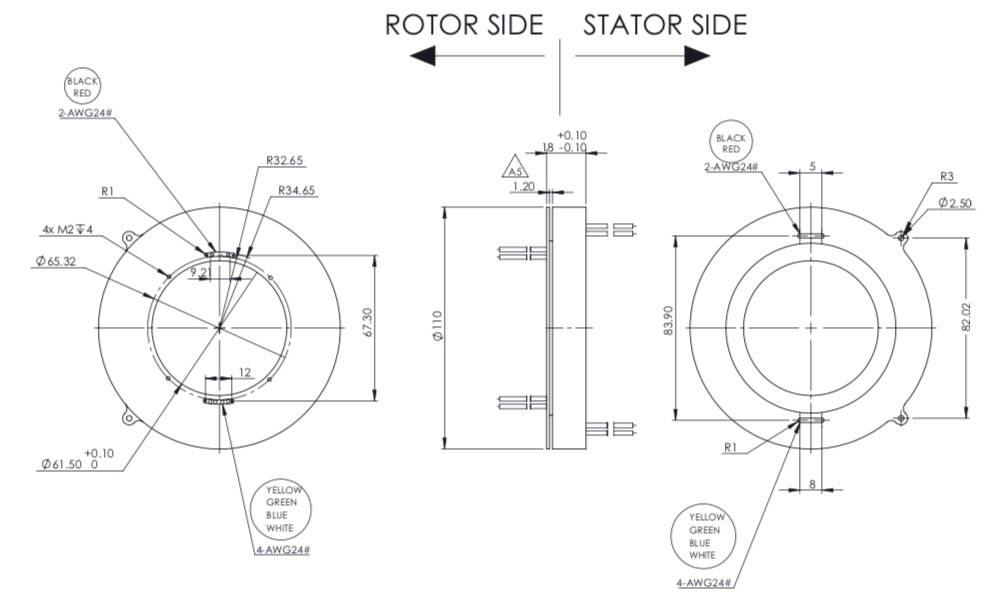

产品图纸Product introduction

resource/images/103255f7f78745debf2574c9eabaf673_2.jpg

技术特点Technical characteristics

360度无限制旋转,动力及信号混走;

盘式滑环厚度小,节省空间, 横向空间不受限制;

弹片触点采用贵金属,抗干扰设计,信号传输稳定可靠;

超长使用寿命,免维护,安装便捷,无需润滑剂;

采用坚固的铝合金外壳设计,耐高温电缆;

可传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等信号;

典型应用Typical applications

旋转门,旋转平台,测试设备等领域

工业自动化设备,焊接机器人,旋转传感器等领域

医疗仪器设备,医用CT,制药设备,送药设备等领域;

安检设备,展台设备等领域,

雷达系统,天线系统等领域;

机床转台,自动化转台,军用坦克等领域;

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
