您的位置： 首页 > 产品频道 > 滑环 > CC-Link信号定制过孔电滑环

比尔德产品中心

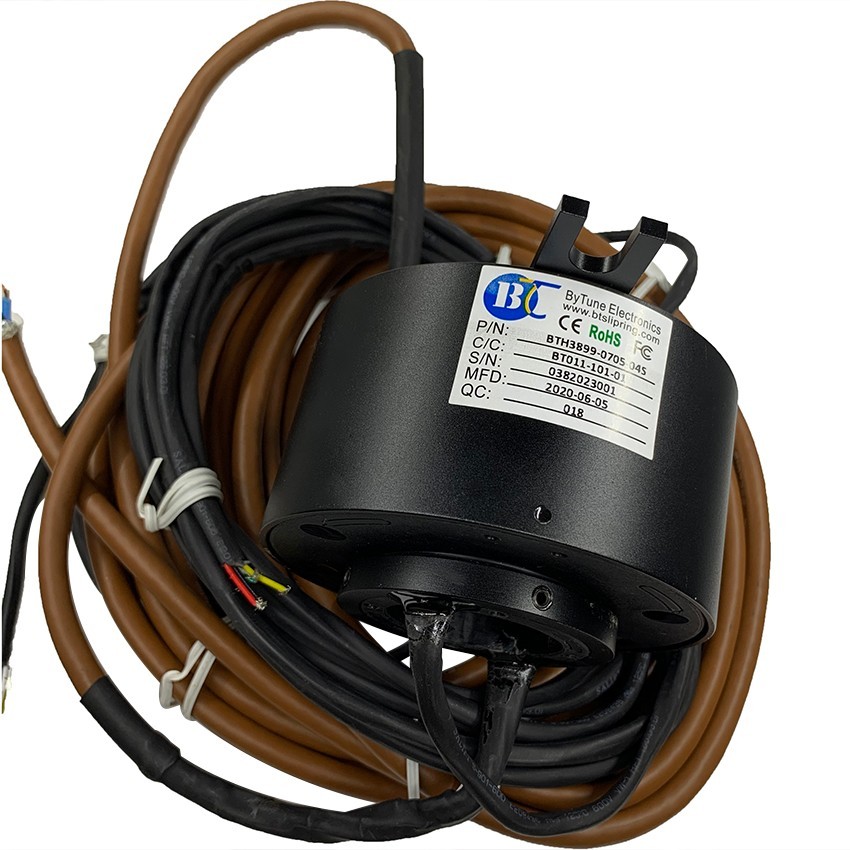

比尔德CC-Link信号定制过孔电滑环，运用于各大工业自动化机械设备上，信号传输稳定可靠，深圳市比尔德科技滑环生产公司以强大的定制能力、滑环产品开发能力立足于国内外市场！以太网、局域令牌网、CC-Link开放式现场总线设备网是工业自动化网络的具有代表性的 3个网络，而比尔德科技的过孔滑环能定制传输这些网络信号，比如此款BTH3899的过孔滑环！此款电滑环其中7路每路传输 5A电流，4路则传输CC-Link网络信号，路数、电流、信号传输种类都可根据您的自动化机械设备具体而定！其他信号传输定制滑环或其他性能滑环定制服务请直接咨询比尔德工作人员 181298636291!

服务热线： 0755-23503855

在线咨询

产品详情
外形尺寸
技术特点
典型应用
可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数	7+4路
额定电压Rated Voltage	240v,380v,600v或更高可选
额定电流Rated Current	7路5A, 4路CC-Link信号
绝缘电阻Insulation Resistance	≥1000MΩ@500 VDC
绝缘强度Dielectric Strength	1000VAC@50Hz 60s
动态电阻Electrical Noise	≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter	38mm
额定转速Rated Speed	1000转/分钟
防护等级IP Grade	IP54(或更高可选)
力矩Torque	≤9.25g·m
导线规格Lead Size	22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material	铝合金或工程塑料
接触材料Contact Material	贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature	-40℃~+80℃
工作湿度Operating Temperature	60%RH或更高
认证 Certified	CE,RoHS ,FCC,SGS

型号参数Type parameters

型号 Model	长度 Len gth“L”
BTH3899	电流 Current	公式 Formula (A means No. of ring)	6路 circuits	12路 circuits	18路circuits
	2A/5A	24.15+3.35×A	44.25mm	64.35mm	84.45mm
	10A	24.15+4.05×A	48.45mm	72.75mm	97.05mm
	15A/20A	24.15+4.85×A	53.25mm	82.35mm	111.45mm

产品图纸Product introduction

技术特点Technical characteristics

CC-Link网络信号与电流信号同时传输稳定可靠

内设冷却装置保持滑环运作时温度的稳定

滑环铜环与电刷线金对金接触，持久耐磨

密封球轴承结构，转子和定子与轴承精确对准，运转平滑可靠

可传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等信号。

典型应用Typical applications

工业机械加工中心

农业包装机械

旋转工作台

起重设备塔楼

货盘机

海工设备

掘进机

工业机器人

雷达天线

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度（-60℃~+230℃）

气压/液压混合

特殊环境定制（防震、高温）

安装方式（可选法兰安装）

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制，如果没有合适的标准产品，可根据您的要求定制
