航天航空帽式电滑环定制

航天航空帽式电滑环定制

航天航空帽式电滑环定制

航天航空帽式电滑环定制

航天航空帽式电滑环定制

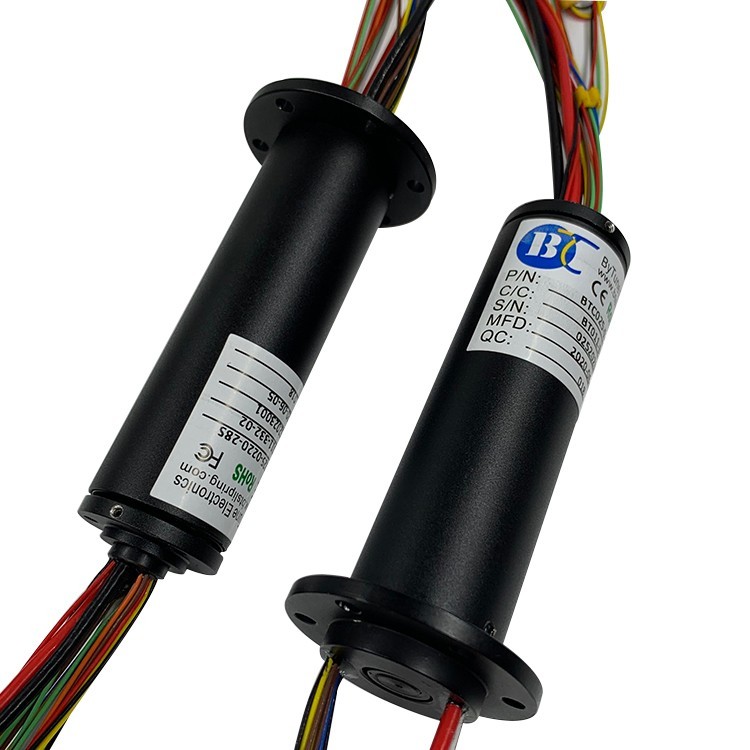

国内航天航空产品公司于前段时间找到深圳市滑环生产厂家比尔德科技,并与我们进行了航天航空帽式电滑环定制项目的合作,用于航天航空产品研发!该定制帽式电滑环是在BTC025款帽式滑环上进行了一些定制设计,外径25mm, 2路传输20A电流,其他28路传输2A电流。此款定制滑环的法兰位置和安装的螺丝孔都进行了定制,不同于帽式滑环标准品,法兰的位置是设计靠近定子端,螺丝孔的数量也增加了,此外,转子端也是进行了不同的设计,转子部分并不是与滑环的主体部分是一体的,而是分离的,并且在侧面也设有小型螺丝孔!深圳市比尔德科技滑环定制生产厂家,新品研发定制弹性大,生产加工实力强,交期短,发货快!欢迎微信电话免费咨询!18129863629!

服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 可选项
  • 典型运用

产品参数Product parameters

电气技术指标Electrical Data
通路数 30路
额定电压Rated Voltage 380V或更高可选
额定电流Rated Current 2路20A;28路2A
绝缘电阻Insulation Resistance 500MΩ@500 VDC
绝缘强度Dielectric Strength 500VAC@50Hz 60s
动态电阻Electrical Noise ≤10mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 25mm
额定转速Rated Speed 200转/分钟
防护等级IP Grade IP54(或更高可选)
力矩Torque ≤9.25g·m
导线规格Lead Size 14AWG & 28AWG UL,铁氟龙高温线
导线长度 Lead Wire Length 300mm
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+80℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

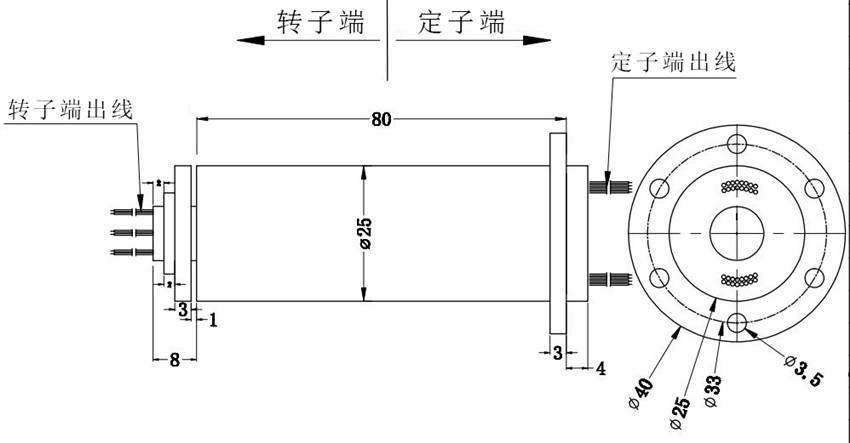

产品图纸Product introduction



法兰滑环定制

技术特点Technical characteristics

帽式滑环法兰位置与尺寸灵活定制

转子端旋转部分与滑环主体部分分离设计

360°持续旋转顺畅无障碍,使用寿命长达1亿多转

电流路数分别定制,内部金对金接触,传输稳定可靠

后期免维护,安装便捷,无需润滑剂,无需维修

可同时传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等信号

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制

典型应用Typical applications

航天航空仪器

自动化机械设备

CCTV视频监控装置

云台

高速球

管道检测机器人

无人机

3D扫描仪

涡轮机
