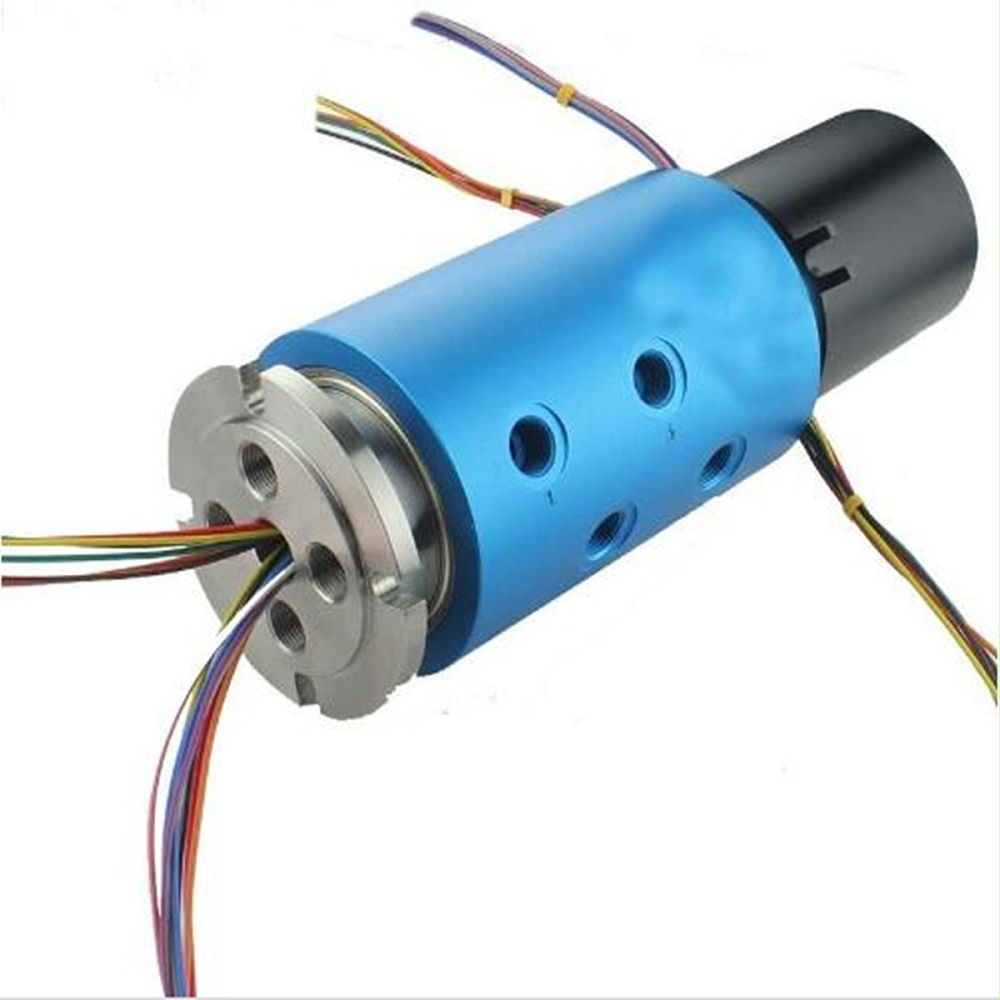

气液电旋转接头

气液电旋转接头

比尔德气液电旋转接头,采用专业密封技术,密封面及密封圈为特殊材质所制成,抗磨损、寿命长、耐腐蚀、不泄露;适用于真空和双向压力以及独立的流道。气、液、电多介质组合传输,包含光纤、旋转关节、波导关节、电滑环;可传输乙二醇、水、冷却液、蒸汽、压缩空气、氢气、氮气等多种介质。比尔德可根据用户安装空间、使用环境、安装方式及特殊技术要求设计和定制!欢迎随时联系我们~

服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环5A,10A,15A,20A或更高
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
额定转速Rated Speed 300转/分钟
防护等级IP Grade IP54(更高可选)
力矩Torque  ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金/钢/工程塑料
接触材料Contact Material 贵金属(金、银)
气路技术指标Pneumatic data
通路数Circuit 标准1-24路
压力Pressure 0-50MPa(可定制高压),真空30HG
介质Medium 冷却液、水、空气、油、蒸汽等
流量孔直径Drift Diameter Φ8mm或根据客户要求定制
连接螺纹Connecting Thread Hole Rc1/8"或根据客户要求
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+80℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

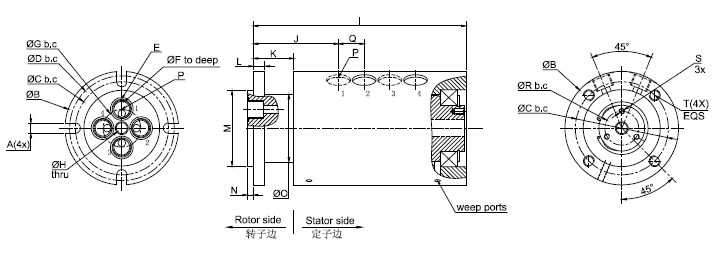

产品图纸Product introduction


气液电混合滑环结构图

技术特点Technical characteristics

可传输50MPa高压流体,还可根据需要混合高速信号,普通信号及电流

性能稳定,寿命长;

可集成功率、开关信号、以太网、USB、工业总线、传感器等信号;

支持多路气、液、电气通路;

运转平稳持久、坚固灵活、摩擦系数小;

可根据客户压强、管径、流量、接口尺寸等定制;

典型应用Typical applications

主要运用于自动化设备

钢包运转台

食品加工行业

炼金行业

卫星通讯

测试转台

兵器装备

光电设备

工业机器加工中心

旋转工作台

包装设备

磁性离合器

工艺控制设备

机器人等领域

可选项Options

通道数量

压力大小

接头规格

外形尺寸

安装方式

工作转速

防护等级

中空内孔大小

传输的介质类型,可与电滑环组合

腐蚀性介质,全不锈钢材质,防爆,高温

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
气液电组合滑环

220路多路数滑环兼容气体传输定制

220路多路数滑环不仅可进行电流的传输内部还设有专门的气体管道传输气体,此滑环定制产品首先是在电流路数上相较于标准品要多很多,从而在滑环体长上就也有所增加,外径也因添加的气体管道同样也有所变大!所以如有在滑环路数上的增加及同时传输其它介质的的定制要求,还请资讯比尔德技术人员,我们的技术人员桨尽可能在您给出的滑环定制要求下为您制定最佳的解决方案!比尔德在深圳滑环定制服务上的能力一直都是我们顾客稳定的主要原因,我们不仅定制能力强大,而且交期短,发货快!欢迎咨询220路多路数滑环兼容气体传输定制或其它服务!
气液电组合滑环

气液电旋转接头

比尔德气液电旋转接头,采用专业密封技术,密封面及密封圈为特殊材质所制成,抗磨损、寿命长、耐腐蚀、不泄露;适用于真空和双向压力以及独立的流道。气、液、电多介质组合传输,包含光纤、旋转关节、波导关节、电滑环;可传输乙二醇、水、冷却液、蒸汽、压缩空气、氢气、氮气等多种介质。比尔德可根据用户安装空间、使用环境、安装方式及特殊技术要求设计和定制!欢迎随时联系我们~
气液电组合滑环

气液电组合滑环

比尔德气液电组合滑环,采用专业密封圈技术,高精度的机加工工艺及先进的表面处理工艺,充分保障密封性能;支持多路气、液、电气通路以及编码器组合可传输乙二醇、水、冷却液、蒸汽、压缩空气、氢气、氮气等多种介质;360度连续旋转、机构紧凑、不漏气、力矩小;比尔德可根据用户安装空间、使用环境、安装方式及特殊技术要求设计和定制!欢迎随时联系我们~
