高转速插片式帽式滑环

精密插片式滑环

2路插片式滑环

2路插片式滑环,是用镀金插片代替了导线传输功率和信号,安装更方便,导电性能也更好,适用于较小安装体积下传输动力的旋转系统,其外形与传统水银滑环差不多,也具备常规滑环特点。在行业里也叫做帽式插片式滑环。比尔德20多年一直专注于旋转导电滑环技术领域,致力于开发设计高品质滑环,帮助客户提升机械设备系统性能,避免导电在旋转工作时出现断线绕线等问题, 欢迎来电咨询~

服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 2路,3路,4路,6路,8路可选
额定电压Rated Voltage 240VAC/DC,380VAC/DC可选
额定电流Rated Current 每环7A,联环可达更高
绝缘电阻Insulation Resistance ≥500MΩ@500 VDC
绝缘强度Dielectric Strength 每路500VAC@50Hz
动态电阻Electrical Noise ≤7mΩ
机械技术指标Mechanical Data
外径Outside Diameter 40mm
转速Rated Speed 350rpm
防护等级IP Grade IP54或更高
轴承Bearing 不锈钢滚珠轴承
帽套材质Housing Material 铝合金或工程塑料
接触材质Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

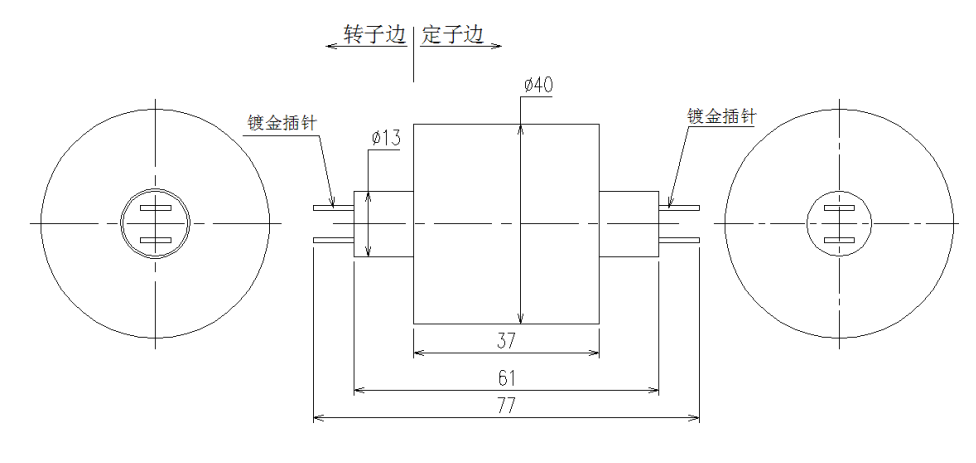

产品图纸Product introduction


resource/images/874e750535304ce5a44ccabc48918534_11.png

技术特点Technical characteristics

采用扁平接头代替导线接触,安装便捷

采用特殊密封,绝缘及导电技术制成

无水银,无毒害,使用安全,可替代传统水银滑环

可选法兰安装设计

插片镀金处理,低力矩,低摩擦,低损耗

性价比高,使用寿命长

高可靠性设计,使用寿命长

典型应用Typical applications

比尔德插针式帽式滑环被广泛运用于众多行业设备上如:

食品加工机械

加热转轴

电焊机

旋转摄像机

机器人

焊接设备

流水线设备

旋转工作台

电缆卷筒

风力发电

电阻切割机

闭路监控球形云台

可选项Options

路数

电流电压

绝缘电阻

外壳材料

外径

长度

转速等

更宽温度

法兰安装

以上所提到的均可进行非标定制,具体特殊要求请及时联系我们,可根据您的要求定制
BTC012小型帽式滑环

BTC012小型帽式滑环

外径尺寸12mm的比尔德小型帽式滑环,通路数2~18路,外部结构小巧,内部结构紧凑,安装方便。比尔德BTC012系列帽式集电环运用精密钢钢滚动轴承支撑,低扭矩,触点采用金对金等等设计保证比尔德帽式滑环具有超长使用寿命优势,且比尔德小型帽式滑环的灵活设计方案使得其运用环境范围宽,运用场景广。
比尔德小型帽式电滑环

比尔德小型帽式电滑环

比尔德小型帽式电滑环尺寸小、结构紧凑,核心工艺采用贵金属金对金接触,具有低扭矩、低损耗、低电气噪音、免维护等主要特点,是比尔德专门为机器人、无人机、电子云台稳定器等中小型装置研发的一款微型滑环,传输精密信号、微弱电流(视频、传感、控制、电源、以太网)。我司是深圳20多年的滑环生产厂家,随时为客户提供滑环打样以及批量生产定制,欢迎来电洽谈18129863629,比尔德资深滑环工程师会来立刻为您分析滑环的相关设计!
BTC035帽型帽式旋转滑环

BTC035帽型帽式旋转滑环

BTC035帽型帽式旋转滑环,标准品过电流2A以内,电压在380V以下,但根据特殊运用要求也可设计成电流电压定制滑环,此类滑环外形小巧重量轻,旋转流畅,法兰边缘安装固定便捷!此系列帽式旋转滑环外径为35mm,57~76路,铜环厚镀金处理,电刷线贵重金属丝多簇组成,保证接触可靠!铁氟龙材料绝缘片制成,电流线路间绝缘可靠,减少串路,减少短路!更多其他定制如防尘防水抗压抗震等特性滑环定制,欢迎联系咨询!
BTC025-46多路数帽式滑环

BTC025-46多路数帽型导电滑环定制

多路数帽型滑环已经成为了帽式导电滑环定制中的常见的定制方案了,深圳比尔德科技从事滑环定制生产20多年,已经形成了一套成熟的自己的定制方案解决体系,除了多路数可定制外每路的载电量也可定制。此款多路数帽型滑环又46路,每路2A,外径25mm,配备法兰安装,纯铝合金外壳材料,也可进行各种颜色氧化处理。此款帽式导电滑环定制很成功,其滑环重量轻,外形小,内部结构紧凑,旋转平稳流畅,绝缘电阻小,低电子噪音,导线可提供热缩套或其它电线保护套。360度旋转解决方案定制,深圳比尔德值得您考虑,欢迎24小时联系定制!
