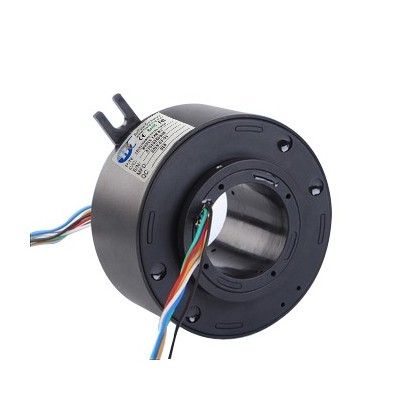

6路10A过孔滑环BTH170290

6路10A过孔滑环BTH170290

BTH1702906路10A过孔导电滑环,过孔直径为 170mm(适用于任何≤170mm常用于轴安装),外径为 290mm,全铝合金结构的整体式精密导电滑环,电流2A到1000A可选,同时可以兼容诸如以太网、USB、HDMI、SDI、Canbus、profibus、power等多种信号,满足多功能系统的需求,比尔德成立于1998年,我们的滑环在高低温、防震、防腐、防水等应用要求上积累了丰富的设计生产经验,能全面满足客户不同传动方案。

服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 6路(12路,18路,24路,36路,48路或更多)
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环5A(10A,15A,20A或更高)
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 170mm
额定转速Rated Speed 500转/分钟
防护等级IP Grade IP54,IP56(或更高)
力矩Torque ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

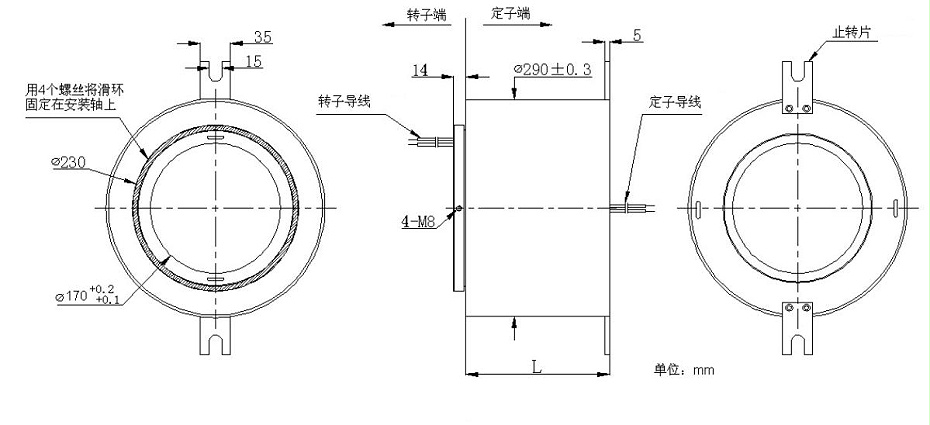

产品图纸Product introduction

BTH170290-0610过孔滑环内部结构图

技术特点Technical characteristics

适用于任何行业旋转轴小于170mm的旋转设备

内部贵重金属接触材料使用,镀金系数高也可定制

大孔径大尺寸设计,电流及其它信号可兼容传输

采用坚固耐用铝合金外壳,防水防尘耐腐蚀抗氧化

使用期间无需维护,且使用寿命长达一亿多转

低摩擦削,低力矩,低电噪音,低接触电阻

彩色导线设计,线皮套也可选耐高温材质或其它

典型应用Typical applications

农业设备

自动包装机

海洋天线

卫星天线

风力发电设备

医疗设备

吊机,起重机

军事防御

超声波探伤仪

机器人

可选项Options

转速

出线方向

路数

导线长度

壳体材料

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
