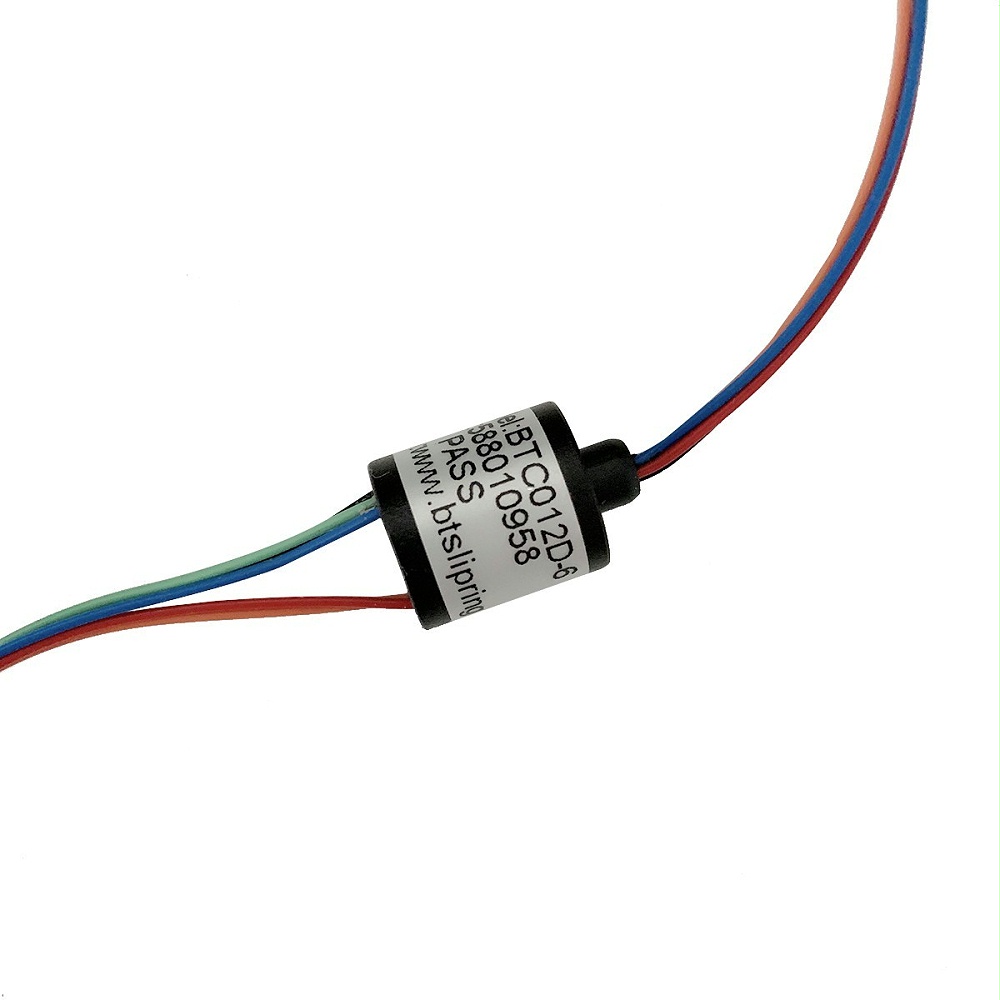

BTC012小型低力矩帽式滑环

BTC012小型低力矩帽式滑环

BTC012小型低力矩帽式滑环

BTC012小型低力矩帽式滑环

比尔德小型低力矩帽式滑环,OD12mm,6路, 外形小巧且坚固,内部结构紧凑且精准。另外,应客户安装要求,此款小型低力矩帽式滑环设计为无法兰安装。此滑环是专门为实验室测试设备而设计的具备低力矩的帽式滑环,能够很好地配合实验室检测设备的要求达到较好的旋转表现。此外,我们比尔德曾与哈弗大学实验室有过愉快的合作,并且他们对我们的滑环表示极度的认可。
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 2-18路
额定电压Rated Voltage 240VAC/DC
额定电流Rated Current 2A,联环可达更高
绝缘电阻Insulation Resistance ≥500MΩ@500 VDC
绝缘强度Dielectric Strength 每路500VAC@50Hz
动态电阻Electrical Noise ≤7mΩ
机械技术指标Mechanical Data
外径Outside Diameter 12mm
转速Rated Speed 350rpm
防护等级IP Grade IP54,IP65或更高
导线规格Lead Size AWG28 UL,镀银铁氟龙导线
中心轴Bearing 钢滚珠轴承
力矩Torque  ≤0.9g·m
导线长度Lead Wire Size 标准品200mm
帽套材质Housing Material 金属材质或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

产品图纸Product introduction


BTC012小型低力矩帽式滑环

技术特点Technical characteristics

多触点设计,接触稳定,低力矩

刷线与集电环接触点精准卡位,减少跳刷

珍贵金属材料及特殊处理技术保证接触有效,传输稳定

满足USB、HDMI、SDI、Ethernet、RS485/232等多达30种信号兼容传输

定子线和转子线对应使用彩色导线,使电路连接简单化

典型应用Typical applications

比尔德BTC012系列小型帽式滑环典型运用于

试验检测设备

CCTV安防监控设备

小型机器人

相机稳定器设备

旋转工作台设备

传感器设备

航空航天设备

海上灯塔照明设备

医疗设备

无人机

电阻切割机等设备。

可选项Options

外径尺寸

外壳材料

接触材料

通路数

防护等级

插接头和热缩管

导线末端接插件

导线长度

法兰安装等

以上所提到的均可进行非标定制,具体特殊要求请及时联系我们,可根据您的要求定制
BTC012小型帽式滑环

BTC012小型帽式滑环

外径尺寸12mm的比尔德小型帽式滑环,通路数2~18路,外部结构小巧,内部结构紧凑,安装方便。比尔德BTC012系列帽式集电环运用精密钢钢滚动轴承支撑,低扭矩,触点采用金对金等等设计保证比尔德帽式滑环具有超长使用寿命优势,且比尔德小型帽式滑环的灵活设计方案使得其运用环境范围宽,运用场景广。
比尔德小型帽式电滑环

比尔德小型帽式电滑环

比尔德小型帽式电滑环尺寸小、结构紧凑,核心工艺采用贵金属金对金接触,具有低扭矩、低损耗、低电气噪音、免维护等主要特点,是比尔德专门为机器人、无人机、电子云台稳定器等中小型装置研发的一款微型滑环,传输精密信号、微弱电流(视频、传感、控制、电源、以太网)。我司是深圳20多年的滑环生产厂家,随时为客户提供滑环打样以及批量生产定制,欢迎来电洽谈18129863629,比尔德资深滑环工程师会来立刻为您分析滑环的相关设计!
BTC035帽型帽式旋转滑环

BTC035帽型帽式旋转滑环

BTC035帽型帽式旋转滑环,标准品过电流2A以内,电压在380V以下,但根据特殊运用要求也可设计成电流电压定制滑环,此类滑环外形小巧重量轻,旋转流畅,法兰边缘安装固定便捷!此系列帽式旋转滑环外径为35mm,57~76路,铜环厚镀金处理,电刷线贵重金属丝多簇组成,保证接触可靠!铁氟龙材料绝缘片制成,电流线路间绝缘可靠,减少串路,减少短路!更多其他定制如防尘防水抗压抗震等特性滑环定制,欢迎联系咨询!
BTC025-46多路数帽式滑环

BTC025-46多路数帽型导电滑环定制

多路数帽型滑环已经成为了帽式导电滑环定制中的常见的定制方案了,深圳比尔德科技从事滑环定制生产20多年,已经形成了一套成熟的自己的定制方案解决体系,除了多路数可定制外每路的载电量也可定制。此款多路数帽型滑环又46路,每路2A,外径25mm,配备法兰安装,纯铝合金外壳材料,也可进行各种颜色氧化处理。此款帽式导电滑环定制很成功,其滑环重量轻,外形小,内部结构紧凑,旋转平稳流畅,绝缘电阻小,低电子噪音,导线可提供热缩套或其它电线保护套。360度旋转解决方案定制,深圳比尔德值得您考虑,欢迎24小时联系定制!
