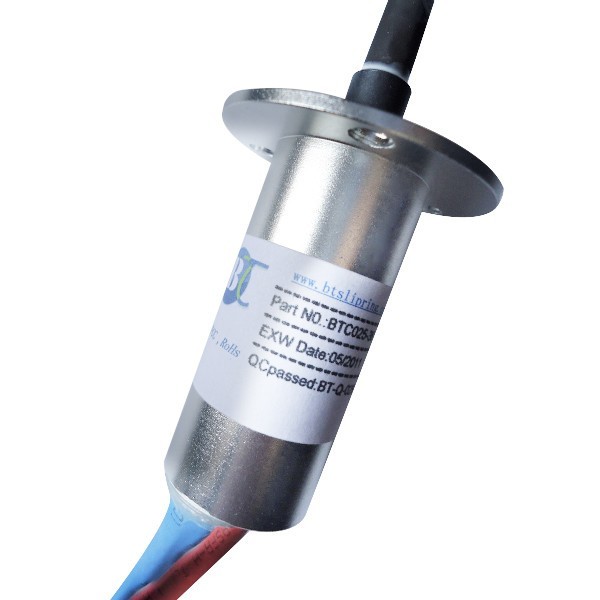

BTC025-36耐高温定制帽式滑环

BTC025-36耐高温定制帽式滑环

BTC025-36耐高温定制帽式滑环

BTC025-36耐高温定制帽式滑环

BTC025-36帽式滑环可定制为耐高温帽式滑环,其外径与标准帽式滑环一样为25mm,其路数为36路 ,外壳为铝合金外壳并做抛光的表面处理。此款因其路数多,导线采用24色导线来区分,而导线的外套为热缩管外套,具有耐高温的效果。内部结构紧凑,可靠的绝缘片安装,避免短路或跳刷。比尔德滑环服务于世界全球各地,各行各业,货运可靠,质量可靠,售后服务可靠,定制范围广能最大化地满足您的各种要求,欢迎各种方式联系定制!样品可供!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 36路(25-56路可选)
额定电压Rated Voltage 240VAC/DC
额定电流Rated Current 每环2A,联环可达更高
绝缘电阻Insulation Resistance ≥500MΩ@500 VDC
绝缘强度Dielectric Strength 每路500VAC@50Hz
动态电阻Electrical Noise ≤7mΩ
机械技术指标Mechanical Data
外径Outside Diameter 25mm
转速Rated Speed 500rpm
防护等级IP Grade IP54或更高
力矩Torque  ≤0.15g·m
导线规格Lead Size AWG28 UL,铁氟龙高温线
导线长度Lead Wire Size 标准品200mm
帽套材质Housing Material 铝合金或工程塑料
接触材质Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

型号参数Type parameters

型号Type 标准环数Standard Rings 长度"L"
BTC025-30 30 51.7mm
BTC025-36 36 59.5mm
BTC025-46 46 72.5mm
BTC025-56 56 85.5mm

产品图纸Product introduction

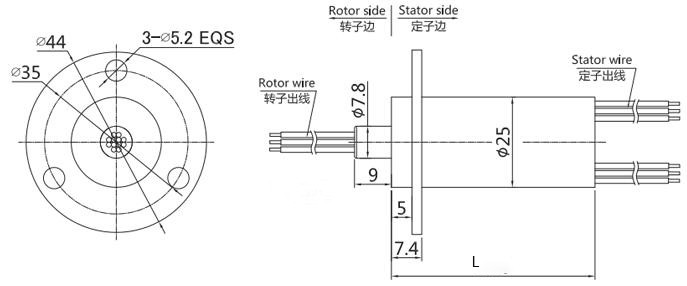

BTC025帽式导电滑环图纸

技术特点Technical characteristics

内部耐高温特殊设计,导线耐高温热缩管

军工级别镀金技术,特殊导线与铜环焊接技术

绝缘片与铜环可靠安装设计,避免短路,跳刷

厚铝合金外壳抗震耐腐蚀,可做颜色氧化处理

刷线与铜环特殊槽型设计,特殊角度组装,低力矩,低摩擦

全军工材质,耐高低温,适合于恶劣环境下的传感信号等微弱信号的高质量传输

典型应用Typical applications

比尔德BTC025系列帽式滑环被广泛运用于众多行业设备上如

高速球

光电经纬仪

飞船舱门系统

擦窗机设备

稳定器

军用机器人

保洁机器人

种子烘干机

洗瓶机

海运设施

测试仪以及航天航空

圆形针织机等等

特殊应用,请联系我们工程师: 0755-23503855

可选项Options

外径尺寸

外壳材料

接触材料

通路数

防护等级

插接头和热缩管

导线末端接插件

导线长度

法兰安装等

出线方向

转速

混合电流等

以上所提到的均可进行非标定制,具体特殊要求请及时联系我们,可根据您的要求定制
