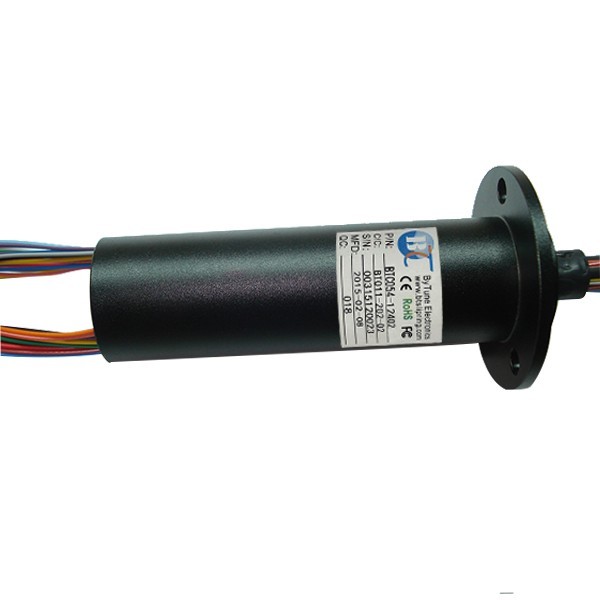

BTC054-12402多路数低力矩帽式滑环

BTC054-12402多路数低力矩帽式滑环

BTC054-12402是一款多路数帽式滑环也是一款低力矩帽式滑环,其外径为54mm,路数多达124路 ,每路2A, 路数多因此内部铜环及绝缘片数量也多导致其滑环长度有所增加,运用我们独特计算方式控制刷线与铜环之间的组装压力及刷线与铜环之间卡槽的角度等,使得其低力矩旋转平滑稳定。深圳比尔德帽式滑环定制范围能力强大,交货速度快,货物运输快,产品质量可靠,保质期内可申请售后解决问题。多路数低力矩帽式滑环多运用于各种自动化设备及旋转工作平台,为旋转设备提供了很好的传输电流及旋转的解决方法。
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 77,124路(其它更多更少可选)
额定电压Rated Voltage 240VAC/DC
额定电流Rated Current 每环2A,联环可达更高
绝缘电阻Insulation Resistance ≥500MΩ@500 VDC
绝缘强度Dielectric Strength 每路500VAC@50Hz
动态电阻Electrical Noise ≤7mΩ
机械技术指标Mechanical Data
外径Outside Diameter 54mm
转速Rated Speed 350rpm
防护等级IP Grade IP54,IP56或更高
力矩Torque  ≤0.15g·m
导线规格Lead Size AWG28 UL,铁氟龙高温线
导线长度Lead Wire Size 标准品200mm
帽套材质Housing Material 铝合金或工程塑料
接触材质Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

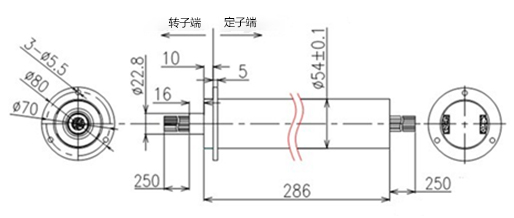

产品图纸Product introduction


BTC054-12402低力矩帽式滑环内部结构图

技术特点Technical characteristics

多路数设计,此款帽型滑环路数曾设计多达124路还可更多

低力矩设计,特殊的铜环与刷线卡槽角度组装,刷线与铜环间的特殊压力控制

铜环与绝缘片可靠组装,减少跳刷,短路等问题,保持长期稳定电流传输

低摩擦,低噪音设计,减少了刷子与铜环之间旋转导致的磨损,延长使用寿命

电流传输可与其它30多信号同时传输比如以太网信号、can-bus、CC-link等

牢固的黑色氧化铝外壳设计,抗冲击力强、防腐耐氧化,其它颜色氧化处理可选

典型应用Typical applications

比尔德BTC054系列帽式滑环被广泛运用于众多行业设备上如

灌装机

输送机

洗瓶机

捆扎机

热耦合器

磁性离合器

旋转传感器

喷涂线机器人

航空电子设备

视频监控系统

光电经纬仪

船舶设备等等

可选项Options

外径尺寸

外壳材料

接触材料

通路数

防护等级

插接头和热缩管

导线末端接插件

导线长度

法兰安装等

以上所提到的均可进行非标定制,具体特殊要求请及时联系我们,可根据您的要求定制
