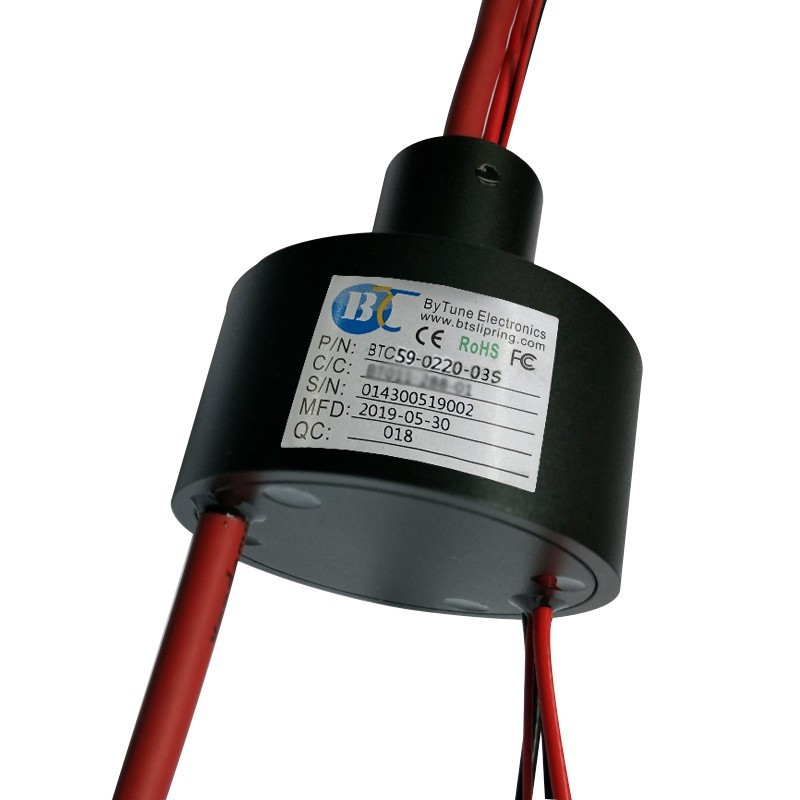

BTC59-0220高清视频信号定制帽式电滑环

BTC59-0220高清视频信号定制帽式电滑环

BTC59-0220高清视频信号定制帽式电滑环

比尔德BTC59-0220-03S系列高清视频信号帽式电滑环也被称为HD视频信号定制帽式滑环,比尔德不仅能定制视频信号帽式电滑环,也可定制以太网、USB 、RS、Canbus、Decive net、 CC-link、FireWire,伺服电机信号、编码器信号、应变片、热电偶等信号传输帽式滑环。此帽式滑环外径59mm,2路 ,每路20A, 结实的铝合金外壳,传输电流的同时且稳定传输高清视频信号数据,图像传输快,画质清晰。我们的定制范围广,不仅是在传输信号可选,电流电压外壳尺寸等都可满足您的要求。欢迎任何方式任何时间联系我们来定制!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 2路
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环5A,10A,15A,20A或更高
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
信号Signal HD-SDI 视频
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
额定转速Rated Speed 1000转/分钟
防护等级IP Grade IP54(或更高可选)
力矩Torque ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS
视频信号参数Video Signal Data
最大插损 Insertion loss 0.65 dB/1GHz Max
回损 Return Loss 18dB/1GHz Max
插入损耗变化值 Insertion loss variation during rotation, max. 0.05 dB
输入输出Input & Output RG-179/U
最大驻波比 VSWR, max. 1.3
驻波比波动值 VSWR variation during rotation, max. 0.05
频率范围 Frequency range DC~3 GHz
阻抗 Impedance 75 ohms
额定电流 Rating Current 直流1A Max
最大转速 Max Speed 50RPM

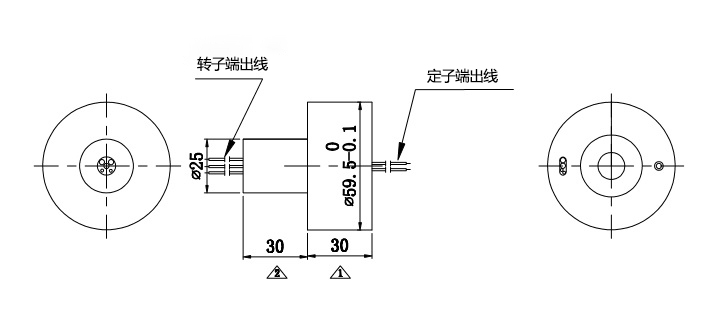

产品图纸Product introduction


HD视频信号帽式滑环内部结构图

技术特点Technical characteristics

高清视频信号如1080P, 4K或8K等传输与通信

微弱控制信号,微弱电流接收传输稳定

多路信号能混合多路电流信号传输

内部结构紧凑,接触材料特殊镀金处理

低电阻波动,低损耗,低摩擦,低力矩

360度无限制旋转寿命长达一亿两千万转

典型应用Typical applications

高端摄像车

电视电影拍摄设备

高清摄像头云台

视频监控平台

VR游乐设备

无人汽车

吊舱

大型旋转屏幕

安防监控设备

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP54~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
