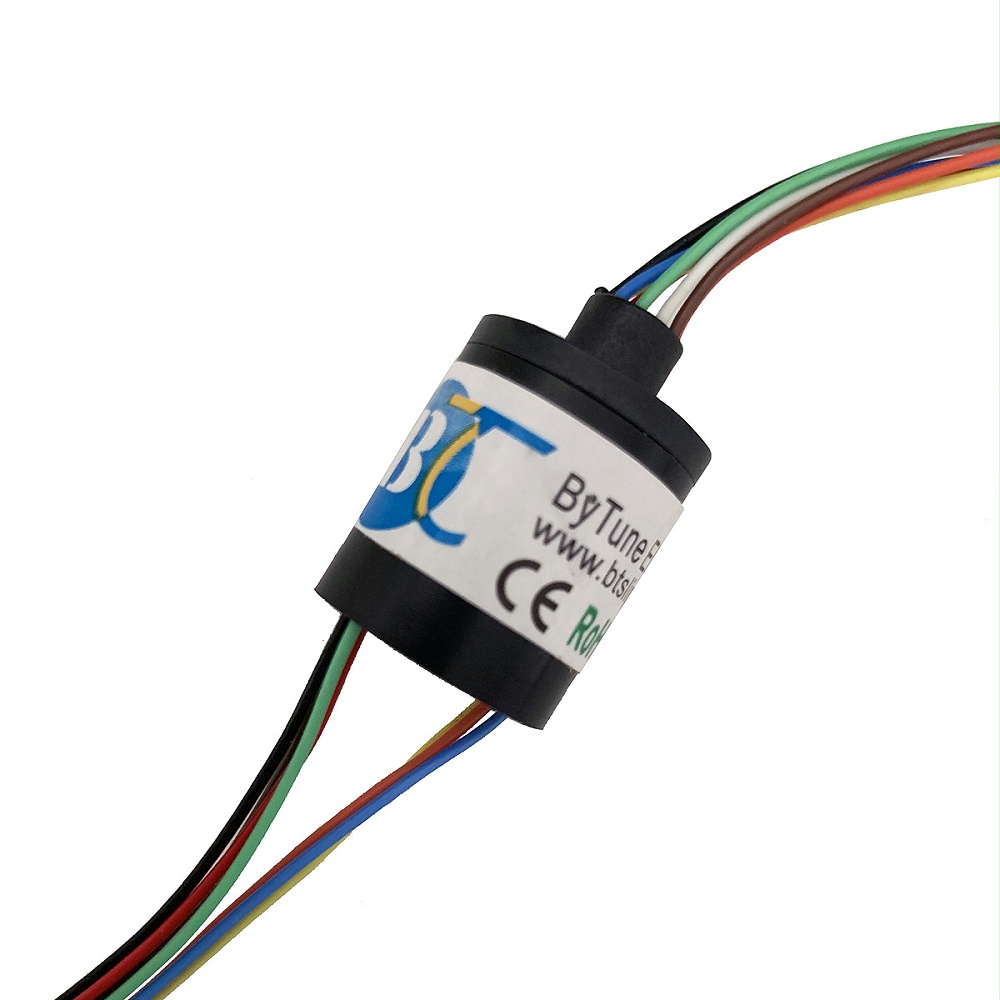

BTH0318小孔径过孔导电滑环

BTH0318小孔径过孔导电滑环

BTH0318小孔径过孔导电滑环

BTH0318小孔径过孔导电滑环

比尔德BTH0318,过孔直径为 3mm, 外径为 18mm 全铝合金结构的整体式精密导电滑环。采用贵金属刷丝、高耐磨铜环、耐高温铁氟龙线,具有低扭矩,低损耗免维护,低电气噪音、超长使用寿命,适用于各种360度旋转导电和传输可靠的信号,我们拥有20多年的研发生产销售滑环经验,品类齐全,满足您所有的滑环采购需求。
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 标准1-24路
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环2A,5A,10A,15A,20A或更高
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 3mm
额定转速Rated Speed 500转/分钟
防护等级IP Grade IP54(或更高)
力矩Torque  ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+80℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

产品图纸Product introduction

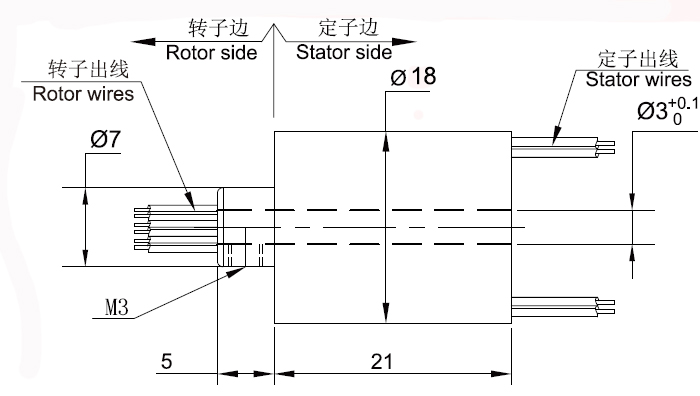

BTH0318小孔径滑环图纸

技术特点Technical characteristics

360度无限制旋转;

环道 “多”点式接触,信号传输稳定可靠;

采用贵金属接触;耐磨保证工作寿命长达—亿多转;

免维护,安装便捷,无需润滑剂,免维护;

密封球轴承结构,转子和定子与轴承精确对准,运转平滑可靠;

低摩擦削,低力矩,低电噪音,低接触电阻;

可传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等信号。

典型应用Typical applications

农业设备

UAV无人机

风力发电设备

医疗设备,医疗机械CT

吊机,起重机

军事防御

海洋天线,卫星天线

自动包装机, 自动化卷纸机, 多通道注塑设备

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
