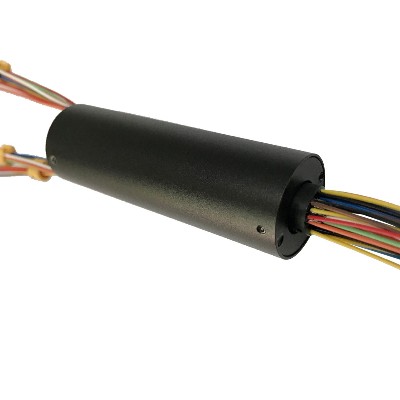

BTH0422标准小型过孔导电滑环

BTH0422标准小型过孔导电滑环

BTH0422标准小型过孔导电滑环

比尔德BTH0422标准过孔导电滑环,体积小,结构紧凑,内孔直径为4mm,外径22mm。采用先进的纤刷技术,多触点金对金接触,免维护,超长使用寿命,可自定义安装方式(法兰安装), 标准化、模块化设计,完全满足360度无限制旋转的动力、控制及数字信号混合传输,产品规格齐全,运用广泛。比尔德以极具竞争力价格为每位客户量身定制所需要的滑环。
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 标准1-24路
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环2A,5A,10A,15A,20A或更高
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 4mm
额定转速Rated Speed 500转/分钟
防护等级IP Grade IP54(可选IP68)
力矩Torque  ≤7.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+80℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

相关型号参数Relevant Model Parameters

产品选型
型号 通道数 长度mm 内径mm 外径mm
BTH0422-6 6 24.8mm 4mm 22mm
BTH0422-8 8 28.8mm 4mm 22mm
BTH0422-12 12 36.8mm 4mm 22mm

产品图纸Product introduction

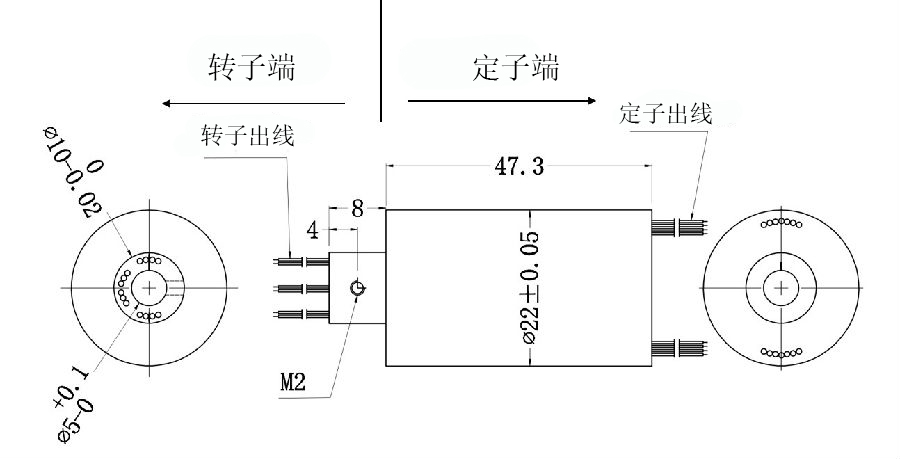

BTH0422小型过孔滑环图纸


技术特点Technical characteristics

360度无限制旋转

电刷与导电滑环的导电环多触点充分接触,弹片触点采用贵金属,抗干扰设计,信号传输稳定可靠

采用坚固耐用铝合金外壳,防水防尘耐腐蚀

密封球轴承结构,转子和定子与轴承精确对准,运转平滑可靠

耐磨性好、摩擦力矩小、免维护、安装便捷,无需润滑剂

可传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等信号

典型应用Typical applications

旋转工作台、试验设备 、旋转传感器

机器人、机器人手臂

起重设备塔楼、卷线轮、测试设备等;

包装设备、堆垛机、工艺控制设备、压模机

转台式传感器、应急照明灯、医疗设备

可选项Options

过孔导电滑环额定电流

电压

更高转速

更宽的工作温度

路数

壳体材料及颜色

外型尺寸

专用屏蔽导线

导线出口方向

导线长度

端子类型

安装方式(可选法兰安装)

气压/液压 混合

特殊环境定制(防震、高温)

防护等级可选 IP51~IP68。

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
