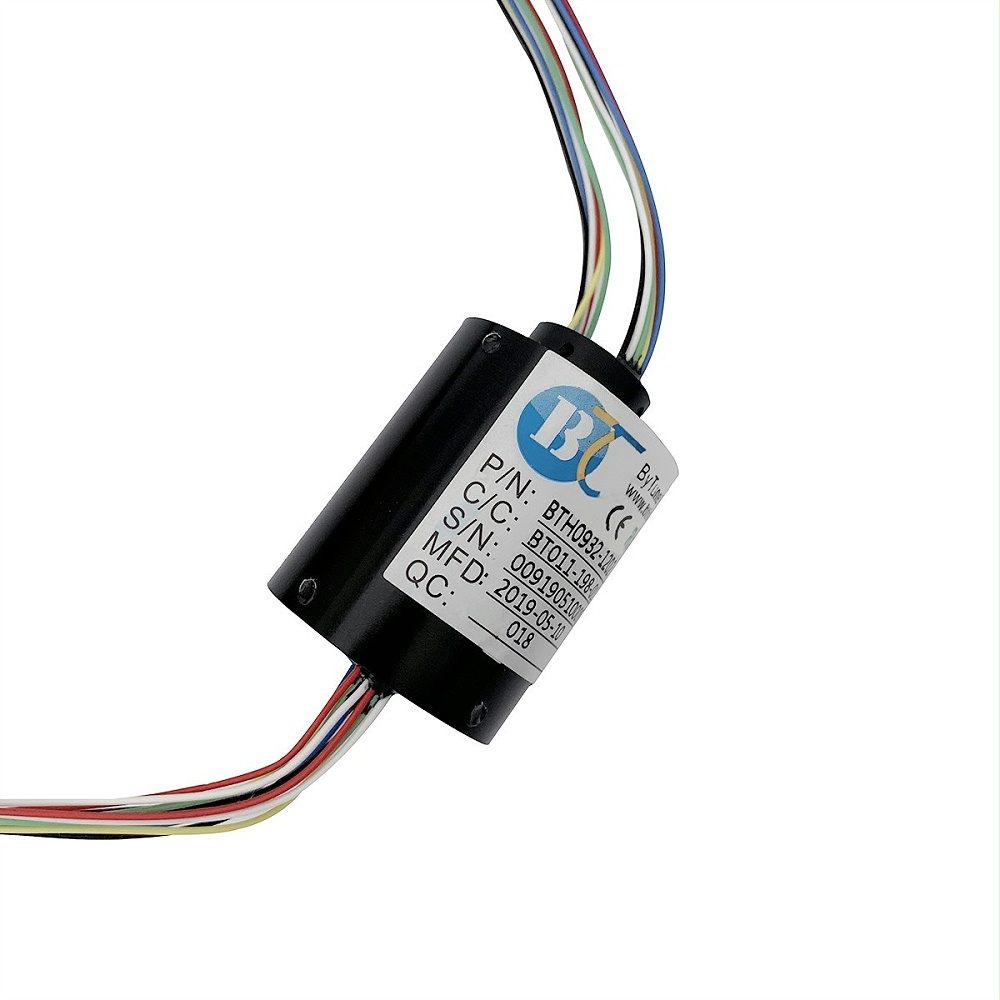

BTH0932小孔径导电环滑环

BTH0932小孔径导电环滑环

BTH0932小孔径导电环滑环

BTH0932小孔径导电环滑环

BTH0932小孔径导电环滑环外形小巧,外壳为铝合金材料抗压,其孔径直径小但精确,密封性好,采用纤维刷的设计进行滑环刷架设计,多触点接触保证接触可靠,特殊导电环刷架和转子组装角度设计减少摩擦和力矩。此款比尔德BTH0932小孔径系列过孔滑环定制多样,此款为内径 9mm,外径32mm, 长度35.6mm, 12路, 广泛运用于空间受限有要求的机械设备上,如电子玩具,小型机器人等。
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 标准1-24路
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环2A,5A,10A,15A,20A或更高
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 9mm
额定转速Rated Speed 800转/分钟
防护等级IP Grade IP54(或更高)
力矩Torque  ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+80℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

相关型号参数Type parameters

型号 Type 环数Rings 长度 Length 内径 Inner Diameter 外径Outer Diameter
BHT0932-8 8 28.4mm 9mm 32mm
BHT0932-12 12 35.6mm 9mm 32mm
BHT0932-18 18 46.4mm 9mm 32mm
BHT0932-20 20 50mm 9mm 32mm

产品图纸Product introduction

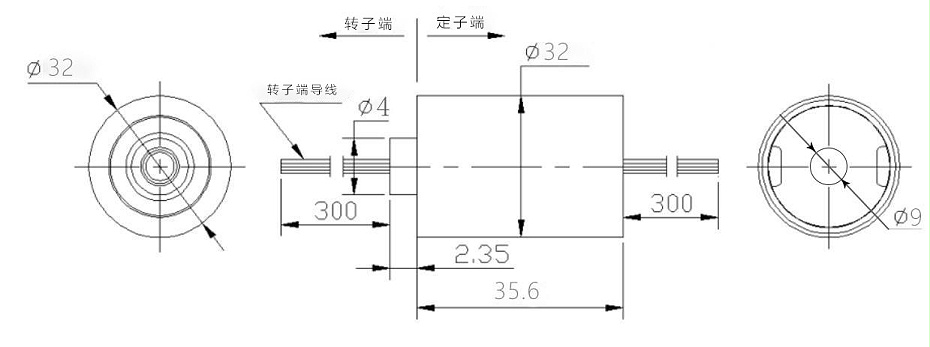

BTH0932过孔滑环结构图

技术特点Technical characteristics

尺寸紧凑,产品生产参数精准

模块化设计,通路数可定制

信号,电流,气压,液压,真空等可混合组合传输

微弱信号可接收并保证可靠传输

密封球轴承结构,转子和定子与轴承精确对准,运转平滑可靠;

使用寿命高达一亿两千万转

无需润滑,无需定期维护,安装便捷

安装方式设计可灵活选择有无止转片

典型应用Typical applications

管内监控设备

电子玩具

搅拌机

手术灯臂

旋转展示台/展示柜

旋转电子门

云台

生物检测仪

智能视觉系统等

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
