BTH106168过孔导电滑环

BTH106168过孔导电滑环

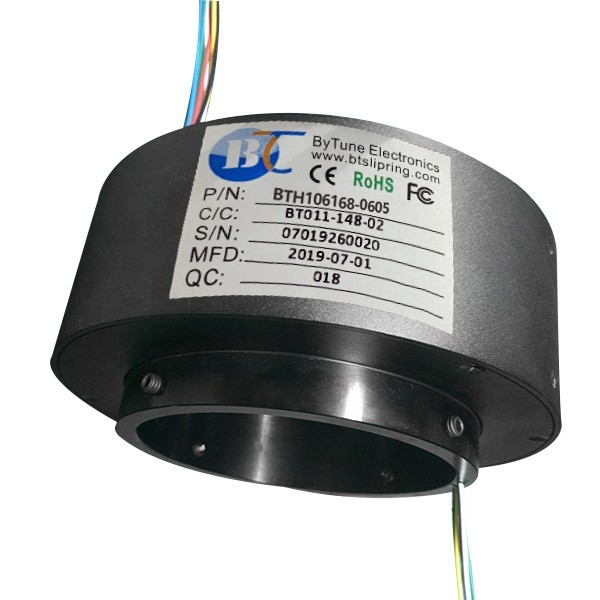

BTH106168过孔导电滑环,又因其中间为通孔的设计而称为通孔式滑环,此款过孔导电滑环孔径为106mm,外径为168mm,6路 ,每路5A,适用于各种小于106mm旋转轴的旋转装置,电流功率强弱信号都可稳定接收,其它 30多种视频以太网信号等也可同时传输,具体可定制垂询!比尔德通孔式滑环广泛运用于各个行业领域,为他们的机械运作提高了效率,减少了相应的生产成本及维护成本,有力的促进了制造业的发展。我们接受来自各个行业领域的定制要求,并提供样品,此外,我们的交期短快,同时质量检测同样也可靠!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 6路(12路,18路,24路,36路,48路或更多)
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环5A(10A,15A,20A或更高)
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 106mm
额定转速Rated Speed 500转/分钟
防护等级IP Grade IP54,IP56(或更高)
力矩Torque ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

产品图纸Product introduction

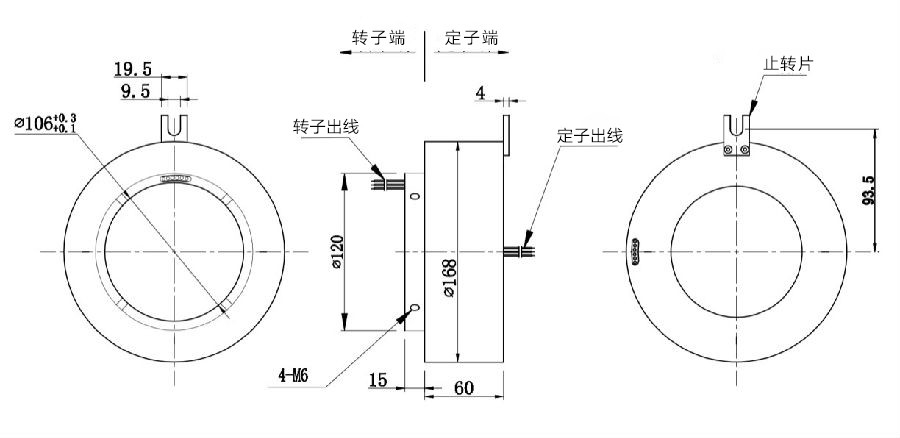

BTH106168-0605过孔滑环内部结构图

技术特点Technical characteristics

彩色导线设计,便于辨别路数,便于连接电气安装设备

采用贵金属接触设计;耐磨工作寿命长达—亿多转,免维护长期使用

密封球轴承结构,转子和定子与轴承精确对准,运转平滑可靠

铝合金外壳,黑色氧化处理,其它颜色氧化可选

可传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等30多种信号

使用寿命高达一亿两千万转

安装方式设计可灵活选择有无止转片

典型应用Typical applications

热熔胶喷胶机

摩擦行业机械设备

自动焊接机器人

气象雷达

风电控制系统

直升机

注塑机械臂

喷涂线机器人

冲瓶机等

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
BTH2586标准过孔导电滑环

BTH2586标准过孔导电滑环

内径25.4mm,外径OD86mm标准通孔滑环,又称空心轴滑环、过孔滑环、滑环中心有通孔,用于轴固定或者中间需要留出走管线的中心孔。BTH2586系列过孔滑环采用纤刷技术,免维护,每路多点接触,低接触压力和磨损,低噪音,超长的使用寿命。比尔德研发生产的过孔滑环完全满足360度无限制旋转的动力、控制及数字信号混合传输,产品规格齐全,并能为客户量身定制所需要的产品。
BTH3899过孔导电滑环

BTH3899过孔导电滑环

比尔德BTH3899过孔导电环,又叫过孔式滑环、旋转接头、集电环。外径为99mm,设计专为液压或气压传动轴安装的38mm中心过孔,采用先进的纤刷技术,每路多触点接触,保证低摩擦力、低磨损、低接触电阻、信号稳定可靠;360度无限制旋转传输动力及数据信号,滑环品种齐全涵盖各个领域,全面满足您的不同传动需求。
BTH50120精密过孔导电滑环

BTH50120精密过孔导电滑环

外径120mm,通孔直径50mm适用于任何<=50mm)的精密过孔旋转导电滑环。比尔德过孔滑环完全满足360°连续旋转传输动力、数据信号及流体介质混合传输,BTH50120系列滑环采用先进的纤刷技术、每路多触点接触、信号稳定可靠;贵金属刷及军工镀层处理、低接触压力、低磨损、更长的使用寿命;滑环规格齐全、标准化、模块化设计、支持定制,满足一站式采购需求。
气电滑环中空25.4mm过孔

气电滑环中空25.4mm过孔

气电滑环中空,中心带有孔径设计,主要用于轴固定、装配转轴和走管线,是比尔德主打产品,也称之为过孔导电滑环。大部分需要用滑环的转轴尺寸基本都是12.7mm,25.4mm,38.1mm,50mm,,滑环厂家比尔德科技把部分标准滑环的过孔都按照这几个尺寸设计,企业标准成为了滑环的行业标准。工作转速可定制达到1000rpm,支持signal(2A)、或10A、15A的电源电流、电压24038600VAC/DC,外壳材质可以是塑料、铝合金或不锈钢材质,是一个整体式结构的精密导电滑环。
