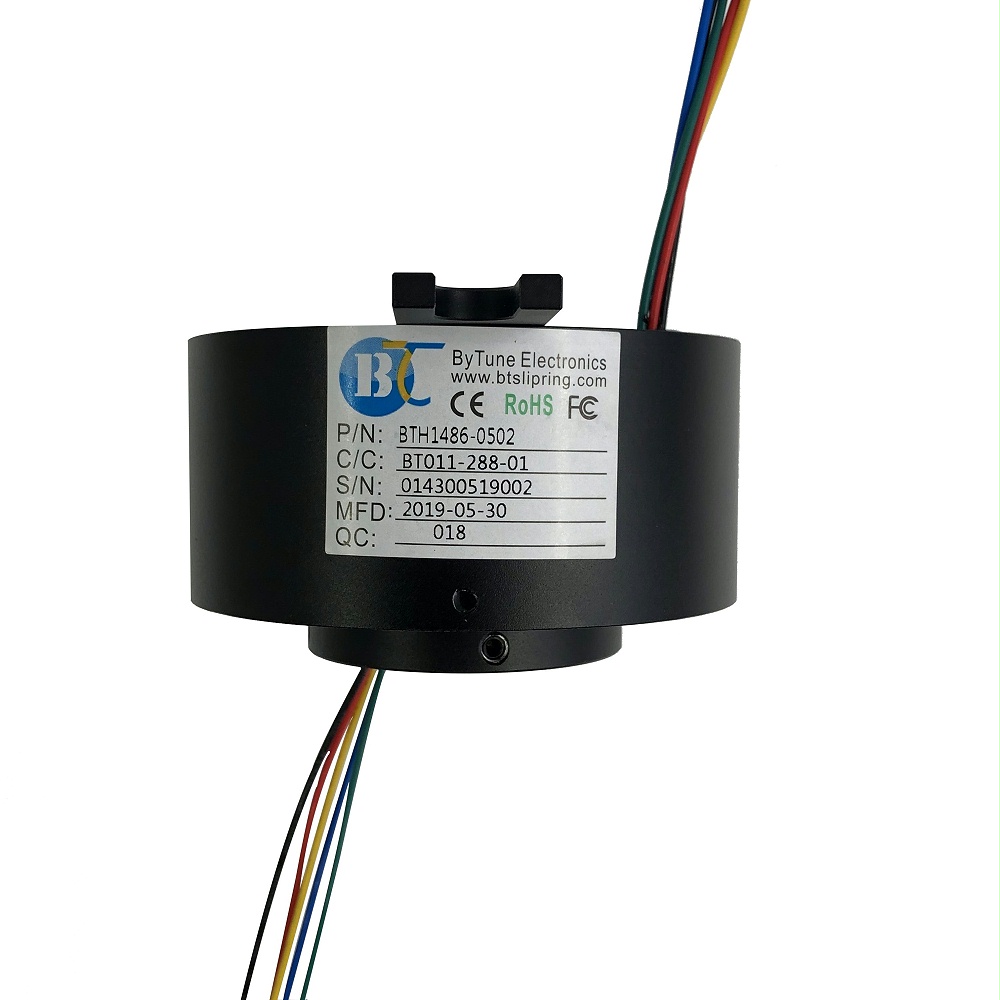

BTH1486-0502小尺寸防震过孔电滑环

BTH1486-0502小尺寸防震过孔电滑环

BTH1486-0502小尺寸防震过孔电滑环

BTH1486-0502小尺寸防震过孔电滑环

BTH1486-0502小尺寸防震过孔电滑环是一款非标定制的滑环,根据我们的标准品BTH2586款过孔电滑环进行了小尺寸小孔径的定制,同时针对其运用环境的要求也进行的防震定制设计。相对于BTH2586 标准过孔滑环,此款小孔径小尺寸电滑环,其孔径为14mm,外径为86mm,5路, 每路2A。可360度无限制旋转通电,黑色氧化铝合金外壳抗冲击力强,内部特殊防震设计,金对金接触,接收微弱电流信号可靠,止转片安装使用便捷。深圳比尔德科技滑环定制实力强,价格实惠,交货物流快,样品可供!欢迎各种方式联系咨询!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 5路,6路,12路,18路,24路(其它更多更少路数可选)
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 2A(其它更小或更大电流都可选)
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
内径 Inside Diameter 14mm
外径Outside Diameter 86mm
额定转速Rated Speed 1000转/分钟
防护等级IP Grade IP54,IP56(或更高可选)
力矩Torque ≤9.25g·m
导线规格Lead Size 26AWG,22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

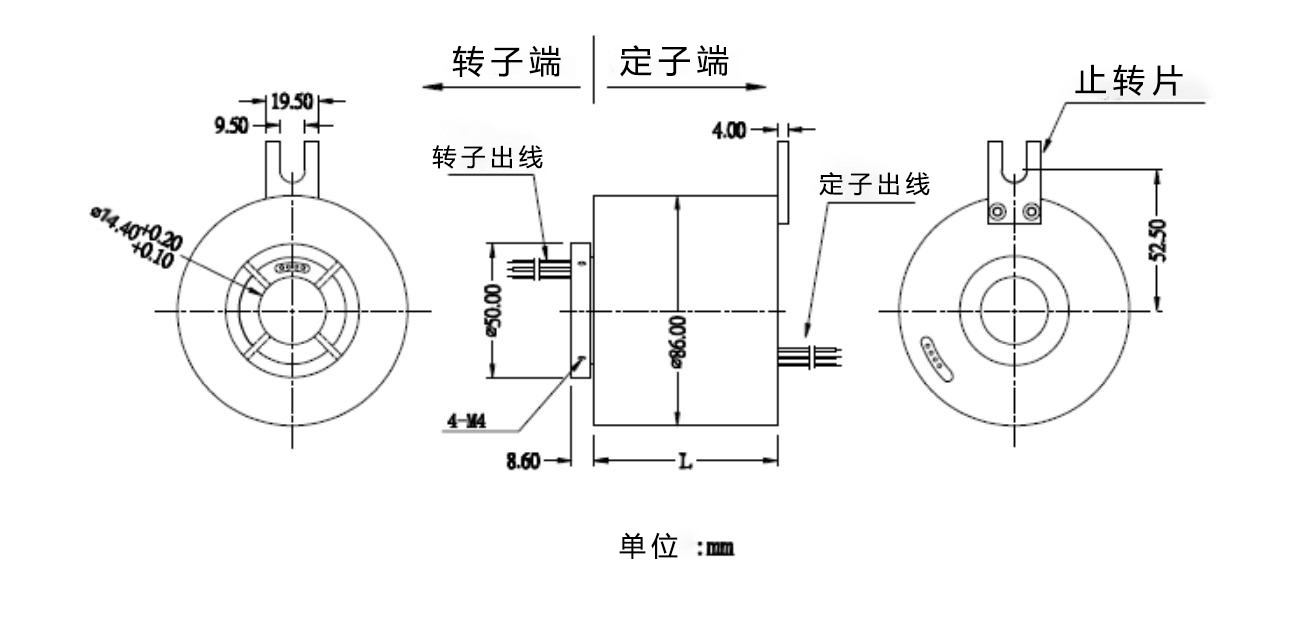

产品图纸Product introduction

BTH70155过孔导电滑环结构图

技术特点Technical characteristics

小孔径小尺寸定制,特殊防震设计

360度连续旋转流畅,无需定期维护

铜环厚镀金,刷线贵重金属制材,金对金接触

可与其他气动旋转接头、液压旋转接头联合使用

低摩擦力、低接触电阻、低损耗、低电子噪音

使用寿命长达1亿2千万转,性能稳定

典型应用Typical applications

整地机

剥皮机

研磨机

耕地机

拖拉机

挖掘机

螺旋上料机

相控阵雷达

成缆机

冶炼设备

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
