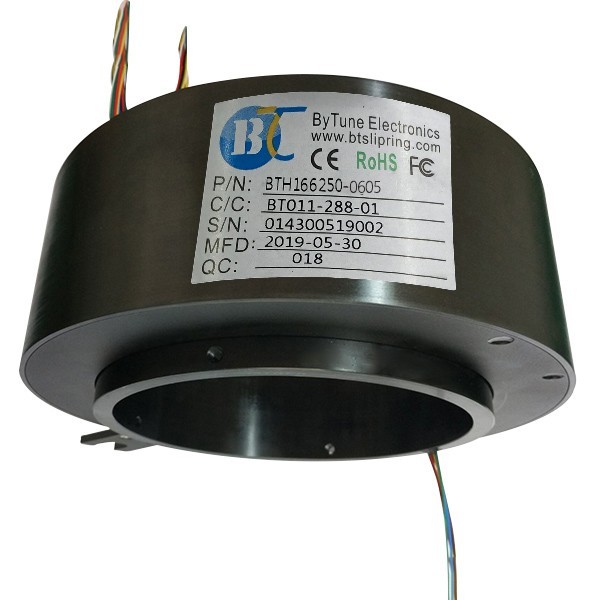

BTH166250过孔导电滑环

BTH166250过孔导电滑环

BTH166250-0605过孔导电滑环为大孔径滑环,其孔径为166mm,外径则为250mm,孔径与其安装设备上的轴承或其它零件安装精度高,偏差小,后期运作无需调整。内部结构稳固,抗震抗摔,金对金接触,特殊刷槽型设计,电流功率信号传输可靠,精密信号、微弱电流信号、大电流信号等都可稳定传输,旋转精度高,电子机械性能稳定,使用寿命长达一亿多转。可接受在标准滑环基础上定制或重新设计旋转解决方案,具体定制设计要求请及时咨询我们! QQ:826022656;邮箱sales@btslipring.com;电话微信 18129863629!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 6路(12路,18路,24路,36路,48路或更多)
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环5A(10A,15A,20A或更高)
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 166mm
额定转速Rated Speed 1000转/分钟
防护等级IP Grade IP54,IP56(或更高)
力矩Torque ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

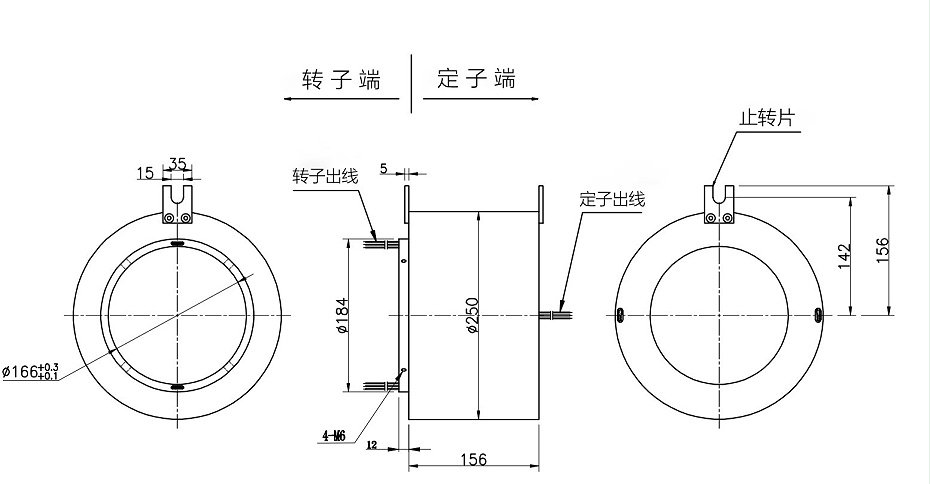

产品图纸Product introduction


BTH166250大孔径过孔导电滑环内部结构图

技术特点Technical characteristics

适用于任何行业旋转轴小于166mm的旋转设备

不仅能定制每路传输电流大小,而且可定制混合电流

内部贵重金属接触材料使用,镀金系数高也可定制

铝合金外壳,黑色氧化处理,其它颜色可选

特殊滑环组装技术,保证低力矩旋转,低摩擦,低损耗

使用寿命高达一亿两千万转

可组合我们的光纤滑环、气液压滑环等同时使用

典型应用Typical applications

磨床

挤奶转盘

整地机

封盖机

迪斯科转盘游艺机

卫星自旋转系统

包装机

箱检机

医疗器械设备等

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
BTH2586标准过孔导电滑环

BTH2586标准过孔导电滑环

内径25.4mm,外径OD86mm标准通孔滑环,又称空心轴滑环、过孔滑环、滑环中心有通孔,用于轴固定或者中间需要留出走管线的中心孔。BTH2586系列过孔滑环采用纤刷技术,免维护,每路多点接触,低接触压力和磨损,低噪音,超长的使用寿命。比尔德研发生产的过孔滑环完全满足360度无限制旋转的动力、控制及数字信号混合传输,产品规格齐全,并能为客户量身定制所需要的产品。
BTH3899过孔导电滑环

BTH3899过孔导电滑环

比尔德BTH3899过孔导电环,又叫过孔式滑环、旋转接头、集电环。外径为99mm,设计专为液压或气压传动轴安装的38mm中心过孔,采用先进的纤刷技术,每路多触点接触,保证低摩擦力、低磨损、低接触电阻、信号稳定可靠;360度无限制旋转传输动力及数据信号,滑环品种齐全涵盖各个领域,全面满足您的不同传动需求。
BTH50120精密过孔导电滑环

BTH50120精密过孔导电滑环

外径120mm,通孔直径50mm适用于任何<=50mm)的精密过孔旋转导电滑环。比尔德过孔滑环完全满足360°连续旋转传输动力、数据信号及流体介质混合传输,BTH50120系列滑环采用先进的纤刷技术、每路多触点接触、信号稳定可靠;贵金属刷及军工镀层处理、低接触压力、低磨损、更长的使用寿命;滑环规格齐全、标准化、模块化设计、支持定制,满足一站式采购需求。
气电滑环中空25.4mm过孔

气电滑环中空25.4mm过孔

气电滑环中空,中心带有孔径设计,主要用于轴固定、装配转轴和走管线,是比尔德主打产品,也称之为过孔导电滑环。大部分需要用滑环的转轴尺寸基本都是12.7mm,25.4mm,38.1mm,50mm,,滑环厂家比尔德科技把部分标准滑环的过孔都按照这几个尺寸设计,企业标准成为了滑环的行业标准。工作转速可定制达到1000rpm,支持signal(2A)、或10A、15A的电源电流、电压24038600VAC/DC,外壳材质可以是塑料、铝合金或不锈钢材质,是一个整体式结构的精密导电滑环。
