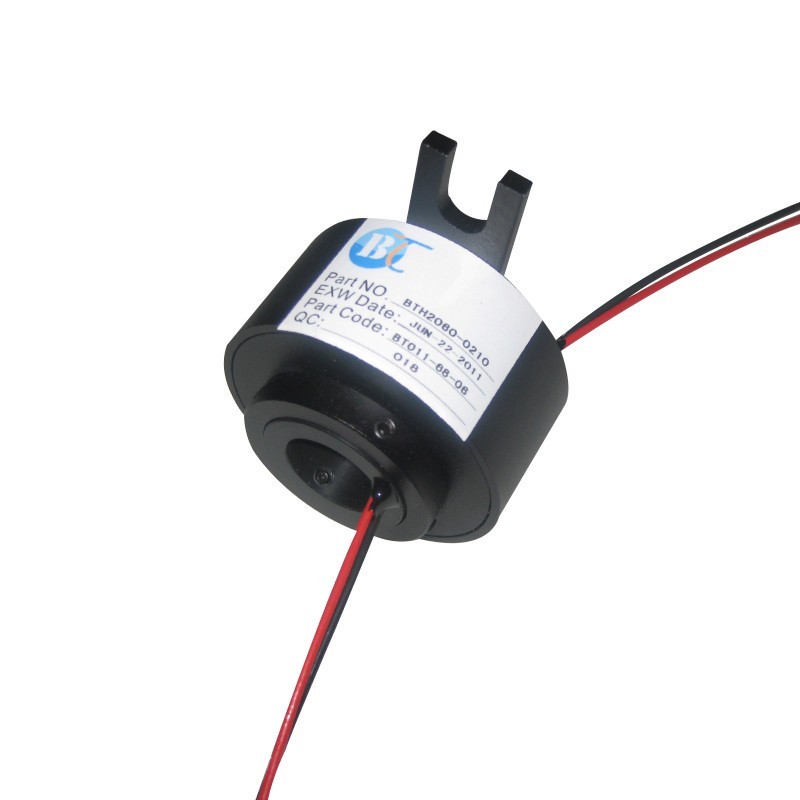

BTH2060-0210低力矩过孔滑环定制

BTH2060-0210低力矩过孔滑环定制

BTH2060-0210低力矩过孔滑环定制

BTH2060-0210低力矩过孔滑环定制

BTH2060-0210款过孔滑环为低力矩过孔滑环定制款,其内径为20mm,外径为60mm,2路10A, 力矩小于9.25g·m,更小力矩可定制,旋转流畅稳定,低电子噪音。比尔德曾与哈弗大学实验室合作过,他们对我们订购的低力矩定制过孔滑环在我们的售后回访中表示满意,比尔德作为一家资深的滑环设计与生产厂家全面了解客户的定制要求,并尽力全部实现,我们的产品不仅可混合各种高频信号传输,也可与光纤滑环,液压旋转接头,气动旋转接头配套使用。
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 2路(其它路数可定制)
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环10A或更高
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 20mm
额定转速Rated Speed 800转/分钟
防护等级IP Grade IP54(或更高可选)
力矩Torque ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

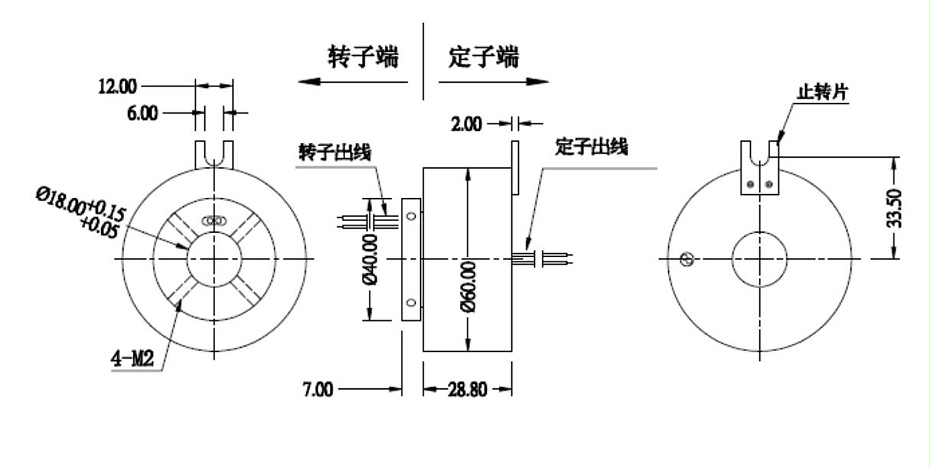

产品图纸Product introduction


BTH2060-0210过孔滑环图纸

技术特点Technical characteristics

产品内部特殊槽型设计,刷线与铜环接触角度特殊控制

合金刷线,纤维式刷线保证持续接触可靠,特殊焊线技术可靠

铜环特殊可靠镀金处理,绝缘片与铜环特殊组装,避免跳刷

铝合金外壳,黑色氧化处理,耐抗击,耐腐蚀

可以360°传输的信号:电流、图形、视频、高清信号、控制、网线、伺服电机等各种信号,支持多种信号、功率混合传输

典型应用Typical applications

整地机

抛光机

涂胶机器人

航模

搅拌机

热耦合器

VR设备

搬运机器人

滚揉机

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP54~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
BTSC-011200大电流焊接设备接地钳

BTSC-011200大电流焊接设备接地钳

BTSC-011200为德国有名的焊接设备生产商NIES同款设计的大电流接地钳,旋转焊接电流传输设备,比尔德是目前国内唯一一家能够高质量产出该焊接设备的实力旋转方案生产厂家。此接地钳为800A大电流,旋转可靠,电流传输稳定,紧凑内径设计,内径尺寸为40mm-70mm,在铜环的侧边设有注油嘴,便于加注润滑脂做好维护,延长使用寿命。比尔德不仅是国内滑环实力厂家,在其他旋转方案上也有强大的工程师团队支持着我们提供具有竞争力的有效可行的方案,欢迎各种方式联系我们咨询您想要的电流传输旋转解决方案!
BTSC-012000非标定制焊接机接地钳

BTSC-012000非标定制焊接机接地钳

BTSC-012000非标定制焊接机接地钳,是一家外国客户专门找到我们定制的一款旋转大电流传输的焊接机专用接地钳,为防止电流过大而导致伤害。此款非标定制焊接机接地钳可传输2000A的大电流,内径70mm,外径145mm,与800A和1200A款的不同,此款左右两边都设有螺丝安装手柄,同样的这款接地钳也设有注油嘴便于定期注油润滑。如产品图所示,我们选用了导电性能极好的优质铜材料,进行了精密的加工,转子铜环与定子铜环旋转流畅,电流传输稳定。我们是一家资深的360度旋转导电解决方案的设计与生产厂家,接受OEM和ODM订单!
多路数防盐雾防水定制滑环

多路数防盐雾防水定制滑环

BTH2586系列滑环是滑环中的标准品,但针对不同运用场景的需求,这款标准品在设计成多路数定制滑环同时也设计成防盐雾防水滑环,我们在同一个滑环产品上实现多种定制要求!此款滑环内径为25mm,外径86mm,路数为24路,每路10A,内部铜环及金属刷线做了特殊防盐雾处理,并且在组装滑环外壳时进行了高品质的密封圈安装,外壳零件加工精密,组装可靠,密封性强,防护等级高!此类滑环主要被运用于海岸港口的一些机械设备,船舶制造上设备等高盐度高湿度运用场景!如其他特性要求,我们也能为您定制,欢迎各种方式联系了解!
折臂式升降机旋转平台过孔电滑环定制

折臂式升降机旋转平台过孔电滑环定制

折臂式升降机是通过360°旋转升降送行人或货物的液压升降工具,而折臂式升降机旋转平台的360°旋转及电力传输从而操控机械臂则主要是通过BTH系列的过孔滑环来实现。深圳市比尔德科技滑环公司,结合我们过去已经合作过的折臂式升降机制造商客户的了解,升降机滑环的电源要求在220V~380V,而我们的过孔滑环电压可定制220V,240V,380V,600V等!比尔德滑环产品不同于其他公司产品,就是可根据产品的使用工作环境来定制其特性功能,如运用于大型崎岖路况户外环境的车载折臂式升降机,我们的过孔滑环可做防震抗震处理!此外,一些升降机也需要通过滑环传输电力的同时来输送液压,比尔德也可为您定制!具体的定制信息可直接咨询比尔德工作人员18129863629!
