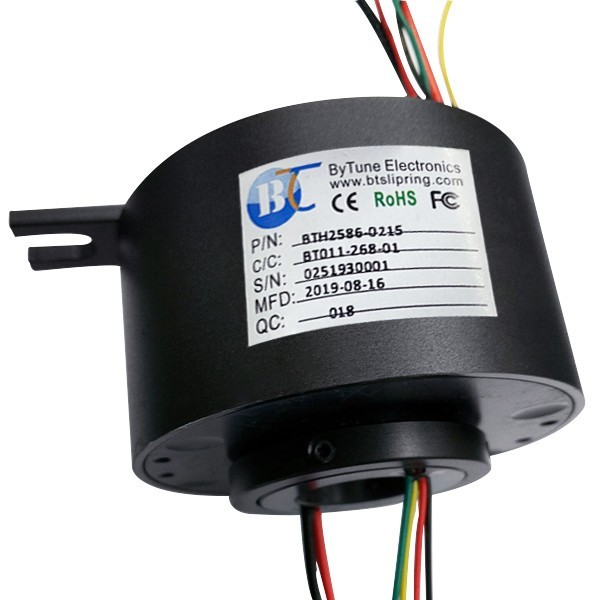

BTH2586混合电流定制中空式滑环

BTH2586混合电流定制中空式滑环

BTH2586混合电流定制中空式滑环

BTH2586型号滑环一般为标准过孔滑环,但可以设计成混合电流定制滑环,此款中空式滑环一共为6路,其中2路每路 15A,4路5A,这种混合电流是根据客户的电流传输设备要求而设计的,其它方面的定制设计我们也可处理。内径 25mm,外径86mm,此系列的滑环一直是我们广大海外市场的热销品,也是我们行业里典型的标准品,对于拥有20多生产经验的资深滑环生产厂家,我们很大的优势是在于我们的定制能力,我们强大的科研团队和工程师团队保证了我们的定制质量,欢迎各种方式联系我们垂询定制消息!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 6路(其它路数可定制)
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 240v,380v,600v或更高可选
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 25.4mm
额定转速Rated Speed 1000转/分钟
防护等级IP Grade IP54,IP56(或更高可选)
力矩Torque ≤9.25g·m
导线规格Lead Size 22AWG,24AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

产品图纸Product introduction


BTH2586混合电流过孔中空式滑环结构图

技术特点Technical characteristics

支持360度不间断持续无限制旋转传输功率及信号

混合电流定制设计,满足特殊电流功率传输

内部金对金接触设计,低摩擦损耗,使用寿命长

铝合金外壳,黑色氧化处理,其它颜色氧化可选

彩色导线运用,避免电流路数混淆,安装便捷

止转片可单个,双个或无止转片安装设计

典型应用Typical applications

自动化加工机械臂

风电控制系统

飞船舱门系统

摩天轮

数控机器

捆扎机

起重机

输送机

晶体炉

可选项Options

转速

出线方向

路数

导线长度

壳体材料及氧化处理

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP54~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
