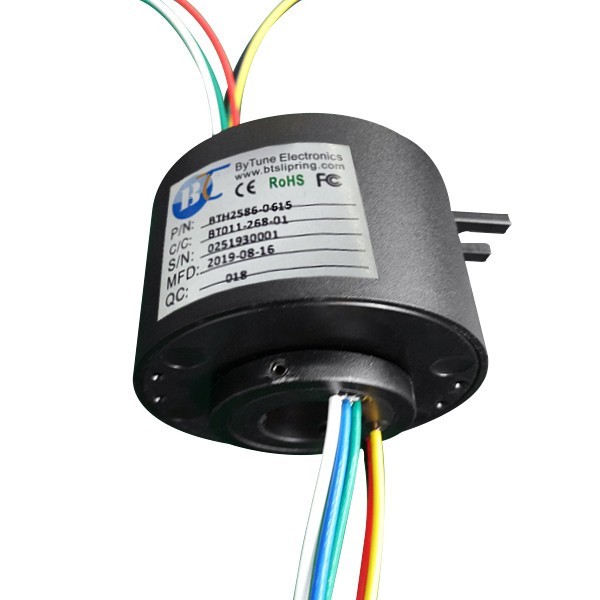

BTH2586无限制旋转过孔导电滑环

BTH2586无限制旋转过孔导电滑环

BTH2586系列无限制旋转过孔导电滑环,内径25.4mm , 外径OD86mm,滑环中间的孔,专门为液压和气动系统或设计有同心轴的设备提供了畅通的安装空间。内部出点采用先进纤维刷技术,纤维刷无需润滑,无磨损粉末。与传统的滑环技术相比,具有极低的触点力并保证极低的接触电阻,超长的免维护运转等优势。 完全满足360 ° 无限制旋转的微弱信号及数据传输,超长的使用寿命 比尔德为您量身定制所需产品。
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 6路(其它路数可定制)
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环5A或更高
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 25.4mm
额定转速Rated Speed 1000转/分钟
防护等级IP Grade IP54,IP56(或更高可选)
力矩Torque ≤9.25g·m
导线规格Lead Size 22AWG,24AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

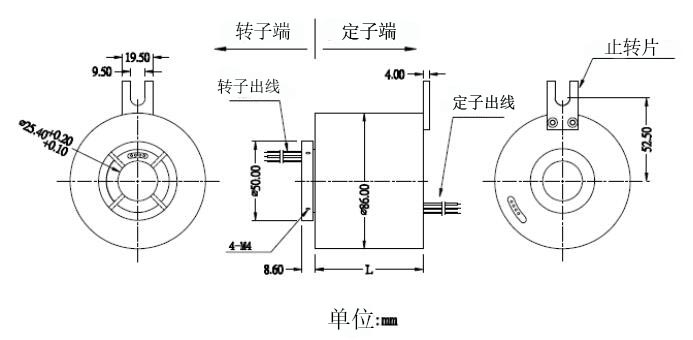

产品图纸Product introduction



resource/images/d775746c1d5444978818c6a8534401cd_14.jpg

技术特点Technical characteristics

路数定制多达200路,电流定制高达2000A

360度无限制旋转

采用贵金属接触;耐磨保证超长工作寿命—亿多转.

铝合金多簇组成刷线,导电性强镀金铜环

绝缘片大小适度制成,保证不跳刷不短路

可组合其它气液压旋转接头,光纤旋转接头使用

可传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等信号

低摩擦削,低力矩,低电噪音,低接触电阻

典型应用Typical applications

风力发电设备,雷达天线

工业机械-加工中心、旋转工作台等

包装机械、货盘机、数控机床等

转台式传感器、应急照明灯等

自动包装设备、农业包装设备等

旋转门、十字旋转门等

机器人、机器人手臂等

可选项Options

转速

出线方向

路数

导线长度

壳体材料及氧化处理

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP54~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
