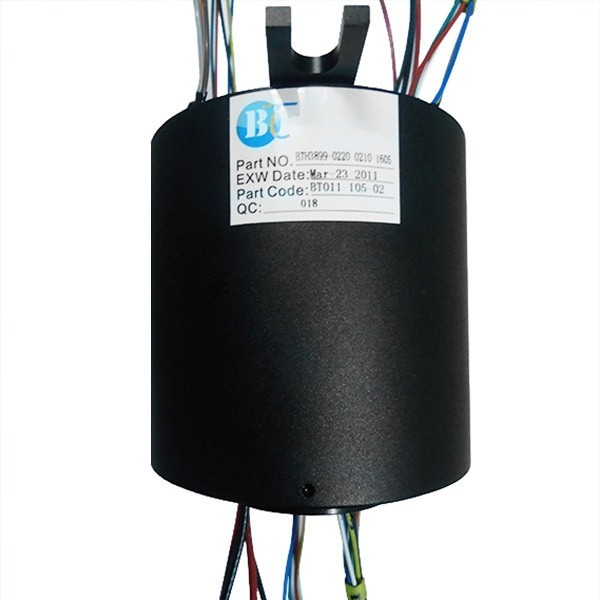

BTH3899-1605非标定制过孔电滑环

BTH3899-1605非标定制过孔电滑环

比尔德3899系列标准过孔滑环也可在标准品的基础上非标定制过孔电滑环,此款为16路,每路 5A, 此系列滑环也称为自动化设备过孔定制滑环,因其被广泛运用于自动化包装机,自动化灌装机,自动化封盖机,自动化机械手臂等设备上。非标定制过孔电滑环一直是我们的强项,我们擅长在标准品上的定制改动,同时我们更擅长为您的旋转导电系统提出适合的性价比高的定制方案及优质的成品,改善您的机械效能,减少您的生产成本。 欢迎任何方式联系向我们定制!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 16路
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环5A或更高可选
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 38mm
额定转速Rated Speed 1000转/分钟
防护等级IP Grade IP54,IP56(或更高可选)
力矩Torque ≤9.25g·m
导线规格Lead Size 26AWG,22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

型号参数Type parameters

型号 Model 长度 Len gth“L”


BTH3899

电流 Current 公式 Formula (A means No. of ring) 6路 circuits 12路 circuits 18路circuits
2A/5A 24.15+3.35×A 44.25mm 64.35mm 84.45mm
10A 24.15+4.05×A 48.45mm 72.75mm 97.05mm
15A/20A 24.15+4.85×A 53.25mm 82.35mm 111.45mm

产品图纸Product introduction



BTH3899-1605过孔导电滑环内部结构图

技术特点Technical characteristics

非标定制范围广泛

金对金接触,微弱电流信号及其它信号接收可靠

铜环与刷线特殊精准角度与力度设计,低电子噪音

24色导线与铜环和刷架之间特殊焊接处理,不易脱落

止转片安装设计,内部孔径精准测量,安装便捷

可组合光纤滑环、气压滑环、液压滑环使用

可传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等30多种信号

典型应用Typical applications

包装机

印染机

灌装机

封盖机

货盘机

捆扎机

螺旋上料机

线材绞线车

注塑机械臂

焊接系统机器人

滚揉机

旋转工作台

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
