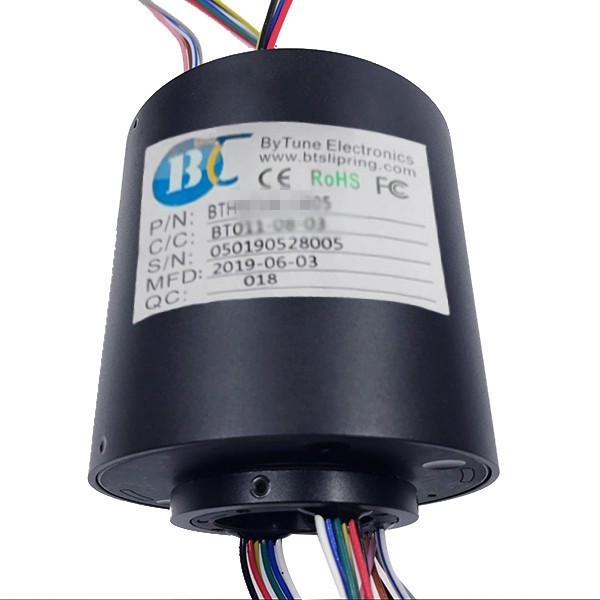

BTH3899多路数定制过孔滑环

BTH3899多路数定制过孔滑环

BTH3899多路数定制过孔滑环

BTH3899多路数定制过孔滑环

比尔德BTH3899系列过孔滑环可根据客户要求在标准品的基础上定制过孔滑环,此款正是BTH3899多路数过孔滑环,内径为38mm, 外径为99mm,18路,10A, 混合电流可实现大电流大功率的传输。比尔德滑环服务全球,享有国际客户的美誉,支持军工级别的生产标准,使用寿命长,免维护,性价比高,交期短,样品可提供。比尔德资深工程团队为全世界各个行业个性化定制 360度旋转解决方案,完整的产品及配套安装机加工零件,一站式服务节约您的宝贵时间。
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 18路
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环10A
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 38mm
额定转速Rated Speed 1000转/分钟
防护等级IP Grade IP54,IP56(或更高可选)
力矩Torque ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

型号参数Type parameters

型号 Model 长度 Len gth“L”


BTH3899

电流 Current 公式 Formula (A means No. of ring) 6路 circuits 12路 circuits 18路circuits
2A/5A 24.15+3.35×A 44.25mm 64.35mm 84.45mm
10A 24.15+4.05×A 48.45mm 72.75mm 97.05mm
15A/20A 24.15+4.85×A 53.25mm 82.35mm 111.45mm

产品图纸Product introduction

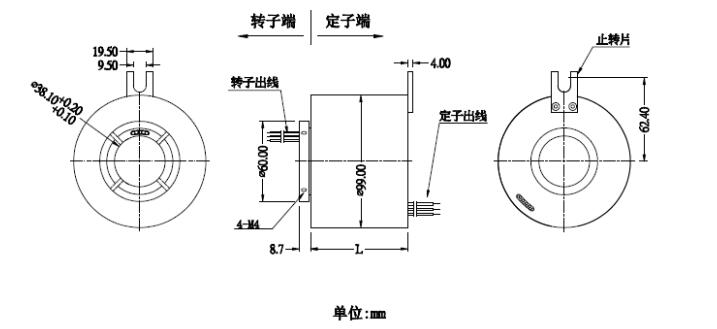

BTH3899多路数定制过孔滑环结构图

技术特点Technical characteristics

多路数、大电流定制

24色彩色导线便于连接安装

配套安装数控加工零件可提供

内部不锈钢滚珠轴承设计

外壳铝合金黑色氧化处理(其它颜色可选)

接触材料金对金,微弱电流信号可传输

铜环镀金及特殊其它处理,保证低磨损

纤维式刷丝设计,保证长时间多触点接触可靠

典型应用Typical applications

收割机

数控机器

铡草机

封盖机

物料输送系统

医疗机器人

直升机

风电偏航变桨系统

气象雷达

擦窗机设备

旋转舞台

晶体炉

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
