BTH3899系列高温导电滑环

BTH3899系列高温导电滑环

BTH3899系列高温导电滑环

比尔德高温导电滑环,专门为某些应用设备运行过程中需要承受高温而设计。我们的高温滑环采用特殊的耐高温绝缘材料结合隔热结构处理,可在250℃的温度和压力工作条件下稳定运转,360无限制旋转传输电源和热电偶信号。 我们的团队还可以根据不同的滑环类型(比如:过孔滑环、帽式滑环、盘式滑环等其他类型滑环),为客户灵活设计耐高温滑环解决方案,并且均采用耐高温的组装材料和耐高温线材,确保每个产品的耐热性和散热性能,在高温工作条件下正常运作,使用寿命长久。
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 1-220路
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环5A,10A,15A,20A或更高
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 38.1mm
额定转速Rated Speed 800转/分钟
防护等级IP Grade IP54(或更高可选)
力矩Torque ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+80℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

型号参数Type parameters

型号 Model 长度 Len gth“L”


BTH3899

电流 Current 公式 Formula (A means No. of ring) 6路 circuits 12路 circuits 18路circuits
2A/5A 24.15+3.35×A 44.25mm 64.35mm 84.45mm
10A 24.15+4.05×A 48.45mm 72.75mm 97.05mm
15A/20A 24.15+4.85×A 53.25mm 82.35mm 111.45mm

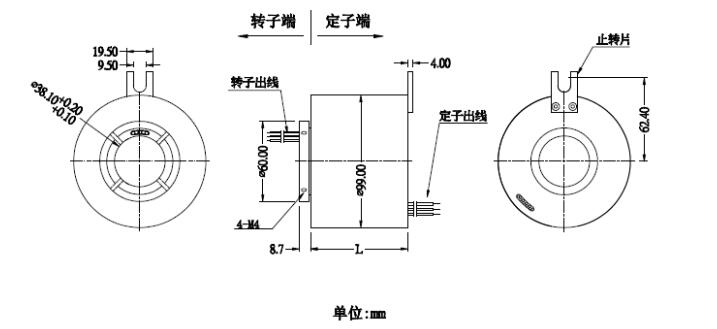

产品图纸Product introduction

resource/images/4e7a10ace26f4074a57b2fcbf453ee2e_18.jpg

技术特点Technical characteristics

专为高温环境下应用而设计

可承受高达100℃-250℃的温度和压力25,000 psi(1700 Bar),更高温度压力可定制

接触点材料和镀层采用贵金属,金对金接触

具有低扭矩,低损耗,低电气噪音等特性

先进的耐高温轴承和耐高温绝缘材料

滑环类型齐全,可灵活定制各种耐高温滑环解决方案

典型应用Typical applications

化工设备

冶炼设备

真空炉、单晶炉

实验设备等

热滚筒、加热装置

石油钻井平台

高温设备、喷涂设备

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP54~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
