BTH50135-0420过孔导电环滑环定制

BTH50135-0420过孔导电环滑环定制

BTH50135-0420过孔导电环滑环定制

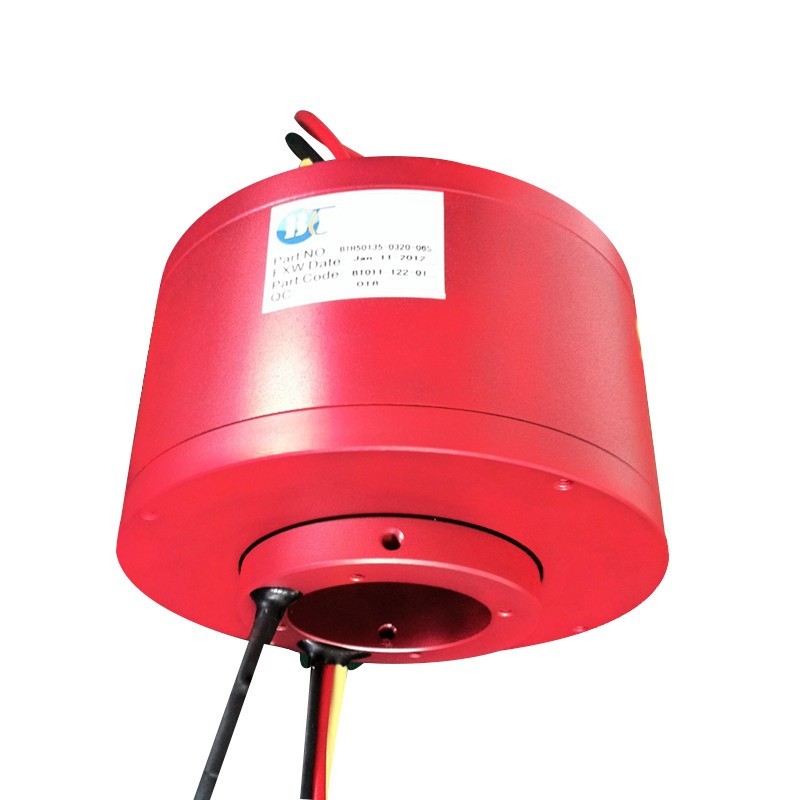

BTH50135-0420过孔滑环定制外壳为氧化红色,比尔德滑环定制工厂不仅能定制过孔导电环的外壳颜色,还包括材质,防护等级等等,尽可能满足您的所有定制需求。此款过孔滑环内径为50mm,外径为135mm,3 路,每路20A,支持信号与电功率同时传输,信号接收传输稳定可靠,镀金环,合金刷,使用寿命长达一亿两千万转。广泛运用于各大自动化设备,机械手臂等旋转系统。定制样品可供,欢迎各种方式联系我们定制 !
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 4路(其它路数可定制)
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环20A或更高
信号Signal 2Apeak 5A,36VAC/DC,Canbus/CAT5E
绝缘电阻Insulation Resistance ≥500MΩ@500 VDC
绝缘强度Dielectric Strength 500VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 50mm
额定转速Rated Speed 120转/分钟
防护等级IP Grade IP65(或更高可选)
力矩Torque ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -20℃~+70℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

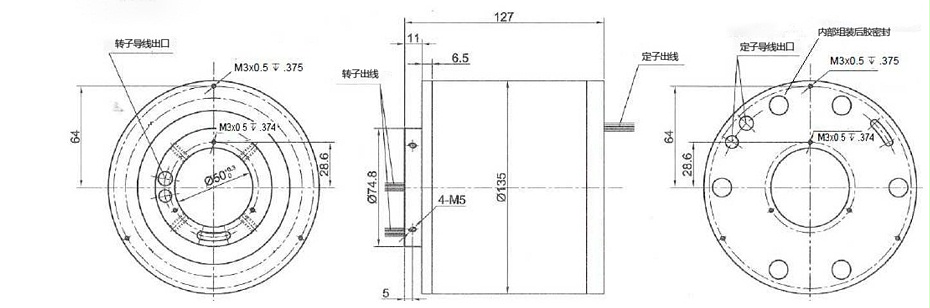

产品图纸Product introduction


BTH50135-0420过孔滑环定制内部结构图

技术特点Technical characteristics

铝合金外壳红色氧化处理,抗冲击,耐腐蚀

信号,电流或其它液体及气体传输媒介可混合传输

特殊镀金铜环处理,合金刷良心制作,金对金接触

特殊槽型设计,特殊角度组装,低力矩,低摩擦,低损耗

止转片安装方便,免维护,使用寿命长

灵活定制范围,一站式设计服务

典型应用Typical applications

热耦合器

过滤机

焊接系统机器人

注塑机械臂

挖掘机

码垛机

旋转转转杯游乐设备

光电转塔导弹惯性平台系统

风电控制系统

可选项Options

转速

出线方向

路数

导线长度

壳体材料及氧化处理

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP54~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
BTSC-011200大电流焊接设备接地钳

BTSC-011200大电流焊接设备接地钳

BTSC-011200为德国有名的焊接设备生产商NIES同款设计的大电流接地钳,旋转焊接电流传输设备,比尔德是目前国内唯一一家能够高质量产出该焊接设备的实力旋转方案生产厂家。此接地钳为1200A大电流,旋转可靠,电流传输稳定,紧凑内径设计,内径尺寸为40mm-70mm,在铜环的侧边设有注油嘴,便于加注润滑脂做好维护,延长使用寿命。比尔德不仅是国内滑环实力厂家,在其他旋转方案上也有强大的工程师团队支持着我们提供具有竞争力的有效可行的方案,欢迎各种方式联系我们咨询您想要的电流传输旋转解决方案!
BTSC-012000非标定制焊接机接地钳

BTSC-012000非标定制焊接机接地钳

BTSC-012000非标定制焊接机接地钳,是一家外国客户专门找到我们定制的一款旋转大电流传输的焊接机专用接地钳,为防止电流过大而导致伤害。此款非标定制焊接机接地钳可传输2000A的大电流,内径70mm,外径145mm,与800A和1200A款的不同,此款左右两边都设有螺丝安装手柄,同样的这款接地钳也设有注油嘴便于定期注油润滑。如产品图所示,我们选用了导电性能极好的优质铜材料,进行了精密的加工,转子铜环与定子铜环旋转流畅,电流传输稳定。我们是一家资深的360度旋转导电解决方案的设计与生产厂家,接受OEM和ODM订单!
航天航空机械旋转系统过孔滑环定制

航天航空机械旋转系统过孔滑环定制

航天航空机械旋转系统过孔滑环定制与另一款帽式滑环定制产品为同一个项目,这两个定制滑环产品都达到了航天航空行业的使用标准,深圳市比尔德科技导电滑环生产厂家定制范围广,新品研发能力强!此定制过孔滑环与标准品最明显的区别是增加了法兰安装的设计,法兰一般多出现在帽式滑环上,但是如有需要其他滑环产品也可实现,比如过孔滑环和盘式滑环!与BTH2586型号相似,内径26mm,外径86mm,5路,2路传输10A,其他3路5A!路数、电流、内径、外径都可分别进行定制!比尔德滑环生产厂家,定制专业,生产标准,检测严格,出货发货快!
航天航空帽式电滑环定制

航天航空帽式电滑环定制

国内航天航空产品公司于前段时间找到深圳市滑环生产厂家比尔德科技,并与我们进行了航天航空帽式电滑环定制项目的合作,用于航天航空产品研发!该定制帽式电滑环是在BTC025款帽式滑环上进行了一些定制设计,外径25mm,2路传输20A电流,其他28路传输2A电流。此款定制滑环的法兰位置和安装的螺丝孔都进行了定制,不同于帽式滑环标准品,法兰的位置是设计靠近定子端,螺丝孔的数量也增加了,此外,转子端也是进行了不同的设计,转子部分并不是与滑环的主体部分是一体的,而是分离的,并且在侧面也设有小型螺丝孔!深圳市比尔德科技滑环定制生产厂家,新品研发定制弹性大,生产加工实力强,交期短,发货快!欢迎微信电话免费咨询!18129863629!
