BTH50130过孔导电滑环

BTH50130过孔导电滑环

BTH50130过孔导电滑环

过孔式导电滑环是目前工业滑环里面性价比最高,最畅销的一个系列产品,主要应用于360度连续旋转且需要保证电源,信号不能中断的场合。比尔德BTH50130,过孔直径为 50mm(适用于任何≤50mm), 外径为 130mm 全铝合金结构、整体式、精密过孔滑环。采用先进的簇刷式多触点接触,极低的摩擦力下也能保证接触可靠;可加载标准模块同时满足功率和信号的传输,标准化、模块化设计;产品规格齐全,并能为客户量身定制所需要的产品
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 标准1-24路
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环5A,10A,15A,20A或更高
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 50mm
额定转速Rated Speed 1000转/分钟
防护等级IP Grade IP54(可选IP68)
力矩Torque  ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+80℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

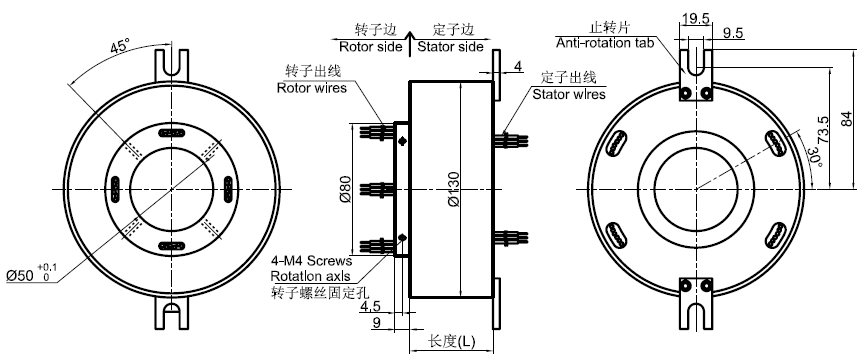

产品图纸Product introduction

resource/images/32075e6fe8144a07afa9aeed706aa494_19.png


技术特点Technical characteristics

360度无限制旋转;

环道 “多”点式接触,信号传输稳定可靠;

采用贵金属接触;耐磨保证超长工作寿命—亿多转;

免维护,安装便捷,无需润滑剂;

密封球轴承结构,转子和定子与轴承精确对准,运转平滑可靠;

低摩擦削,低力矩,低电噪音,低接触电阻;

高速(10000 Rpm),高电压,高保护等级,高速数据传输,高可靠性,高产品精度;

可传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等信号。

典型应用Typical applications

风力发电设备,雷达等

工业机械-加工中心、旋转工作台等

起重设备塔楼、卷线轮、测试设备等

包装机械、货盘机、数控机床等

转台式传感器、应急照明灯

娱乐设备、旋转门等

船载卫星电线,电缆卷筒

旋转餐桌,旋转舞台,旋转屏幕,旋转餐厅

可选项Options

额定电流

电压

更高转速

更宽的工作温度

路数

壳体材料

外型尺寸

专用屏蔽导线

导线出口方向

导线长度

端子类型

安装方式(可选法兰安装)

气压/液压 混合

特殊环境定制(防震、高温)

防护等级可选 IP51~IP68。

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
