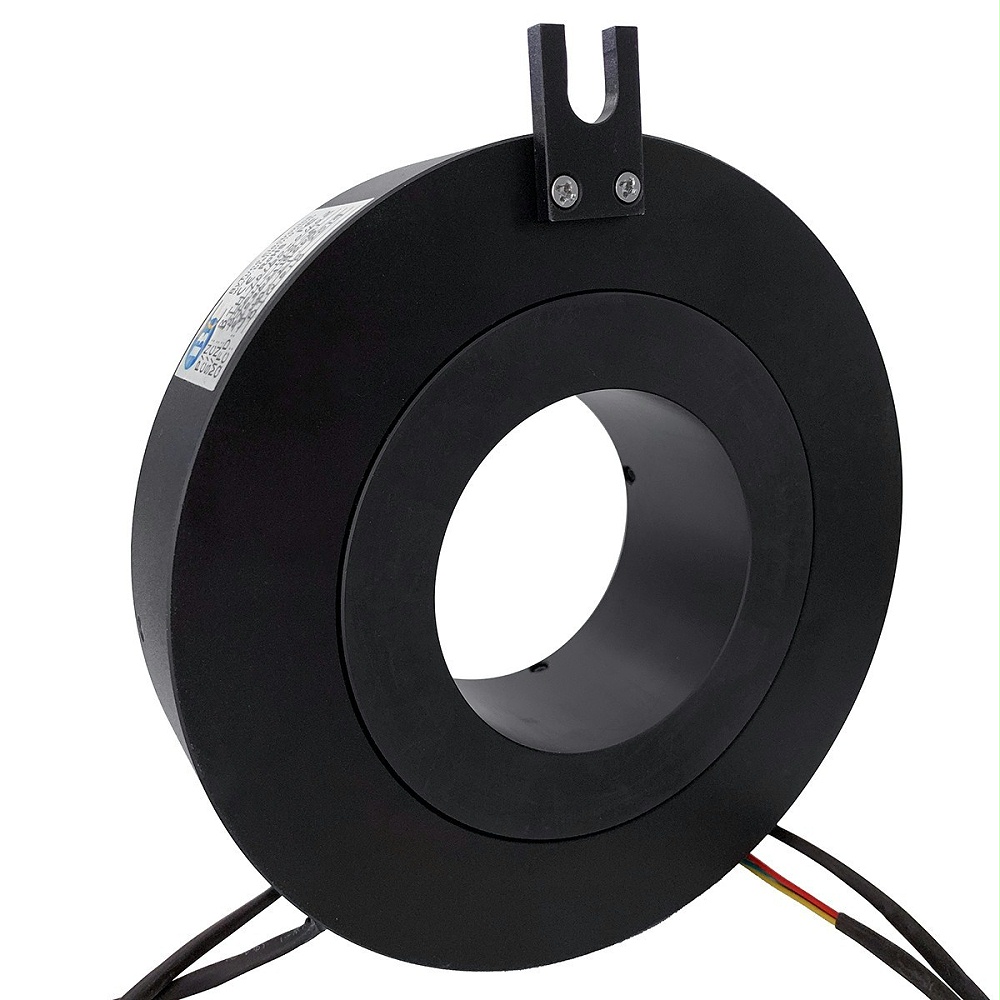

BTH70160空心轴导电滑环

BTH70160空心轴导电滑环

BTH70160空心轴导电滑环

BTH70160空心轴导电滑环

BTH70160空心轴导电滑环

BTH70160空心轴导电滑环

比尔德BTH70160空心轴导电滑环,内径为70mm,外径160mm,此款防尘防水导电环被广泛运用于各种农业机械上 ,及其它旋转操作系统上,电流传输稳定流畅,密封性好,防护等级可选更高,可与其它设备联合使用如气液滑环或光线旋转接头等。比尔德作为一家具有20多年关于滑环研发与生产及海外销售经验的实力定制生产厂家,希望能以我们高标准、高品质、灵活定制的滑环产品同样地为国内机械行业做出应有的贡献。此外,我们的空心轴滑环热销与海外 100多个国家与地区的各个行业,如军用设备、航空航天设备、医疗设备、农业机械设备、电子机械产品等, 并得到了广泛地认可。
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 标准1-24路
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环2A,5A,10A,15A,20A或更高
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 70mm
额定转速Rated Speed 1000转/分钟
防护等级IP Grade IP54,IP65(或更高可选)
力矩Torque ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

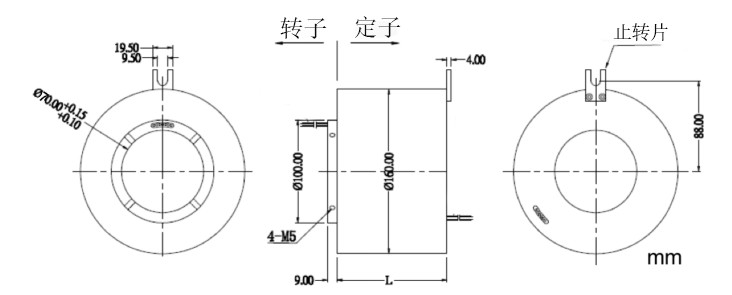

产品图纸Product introduction


BTH70160过孔滑环

技术特点Technical characteristics

标准品的基础上也可定制具体参数细节

内部结构防尘防水设计

厚镀金丝与特殊耐氧化铜环处理

旋转流畅,传输稳定,耐磨,低损耗

密封性强,防护等级可定制大IP68

铝合金与工业塑料、不锈钢外壳可选

可兼容其他信号、气液、真空等和其他特殊媒介传输

典型应用Typical applications

包装机械

海洋监测仪器

自动化机床

电缆卷轴

压模机

离心机

仓储物流车

喷涂设备

灯检机

安防设备

VR模拟仿真设备

游乐游艺设备

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
