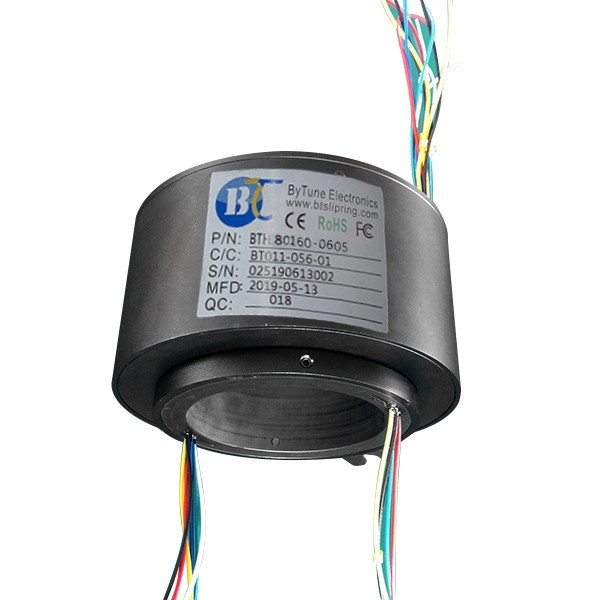

BTH80160过孔滑环

BTH80160标准大尺寸过孔滑环

BTH80160系列标准大尺寸过孔滑环,内径外径都相较于前几款系列过孔滑环要大,但是其精准度高,与安装设备匹配精准,无不良安装问题,长期旋转运作无移位现象,免维护,使用寿命长。此款标准大尺寸过孔滑环为6路, 每路5A或更高可选。比尔德过孔滑环很好解决了因旋转导致的电流功率传输导线绕线问题,提高了机械运作效率,在国内外市场享有较好的信誉!电流功率及其它信号可混合传输,亦能混合其它旋转接头使用,支持其它滑环参数定制!样品可供!交期短!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 6路
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环2A,5A,10A,15A,20A或更高
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 80mm
额定转速Rated Speed 800转/分钟
防护等级IP Grade IP54,IP56(或更高)
力矩Torque ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

相关型号参数Type parameters

型号 Type 电流Current 公式Formula (A means No. of ring) 长度Length "L" 长度Length "L" 长度Length "L"
BTH190314 NA 65+6×A 6 circuits 12 circuits 18circuits
101mm 127mm 173mm

产品图纸Product introduction


BTH80160大尺寸过孔滑环结构图

技术特点Technical characteristics

支持360度不间断持续无限制旋转传输功率及信号

混合电流定制设计,满足特殊电流功率传输

内部金对金接触设计,低摩擦损耗,使用寿命长

铝合金外壳,黑色氧化处理,其它颜色氧化可选

密封球轴承结构,转子和定子与轴承精确对准,运转平滑可靠;

使用寿命高达一亿两千万转

彩色导线运用,避免电流路数混淆,安装便捷

安装方式设计可灵活选择有无止转片

典型应用Typical applications

插秧机

施肥机

吹瓶机

过滤机

螺旋上料机

热耦合器

搜索警戒雷达

旋转灯光设备

重型塔台设等

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
