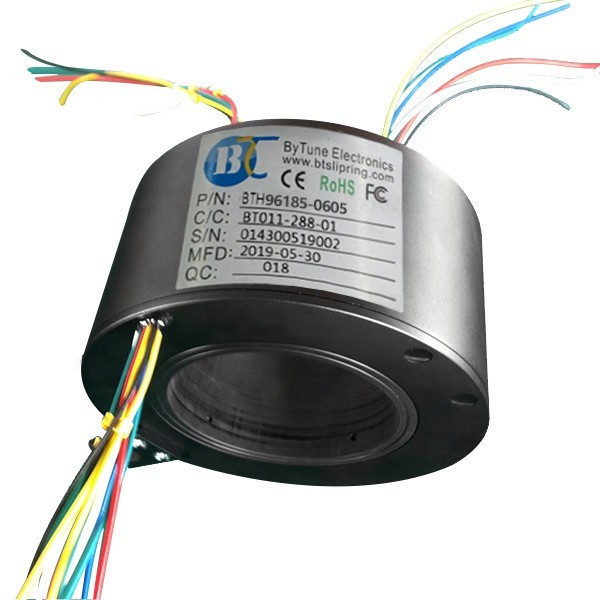

BTH96185大孔径标准过孔导电滑环

BTH96185大孔径标准过孔导电滑环

深圳比尔德科技BTH96185系列标准滑环为大孔径过孔滑环,适用于小于96mm直径的转动轴承的旋转设备,像一些自动化生产设备,饮料灌装机、旋转生产转台,大型纺织机等,其电流路数可领或定制!深圳比尔德滑环实力生产厂家,多年来不断扩大滑环运用领域,为各行各业提供高效的 360度旋转解决方案。我们的产品不仅服务于国内各大行业,也热销于海外市场,获得了高品质,使用寿命长,高性能等各种赞誉!欢迎来电垂询!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 6路(12路,18路,24路,36路,48路或更多)
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环5A(10A,15A,20A或更高)
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 96mm
额定转速Rated Speed 500转/分钟
防护等级IP Grade IP54,IP56(或更高)
力矩Torque ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

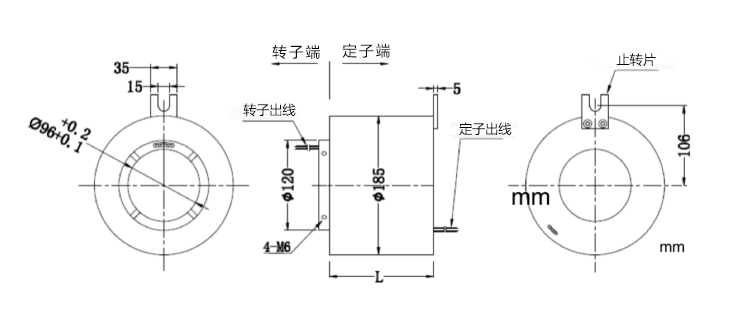

产品图纸Product introduction


BTH96185过孔导电滑环内部图

技术特点Technical characteristics

适用于任何行业旋转轴小于96mm的旋转设备

不仅能定制每路传输电流大小,而且可定制混合电流

内部贵重金属接触材料使用,镀金系数高也可定制

大孔径大尺寸设计,电流及其它信号可兼容传输

采用坚固耐用铝合金外壳,防水防尘耐腐蚀抗氧化

低摩擦削,低力矩,低电噪音,低接触电阻

典型应用Typical applications

喷灌机

灌装机

洗瓶机

吹灌旋一体机

物料输送系统

旋转工作台

注塑机械臂

吊舱

旋转屏幕等

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
