BTP4099盘式导电滑环定制

BTP4099盘式导电滑环定制

BTP4099盘式导电滑环定制

BTP4099盘式导电滑环定制

BTP4099盘式导电滑环定制

比尔德BTP4099盘式导电滑环,通孔直径40mm,外径99mm。我们在设计和生产各种行业应用(旋转平台、旋转门、旋转舞台等运用)的定制滑环方面拥有丰富的经验,这些解决方案包括大口径盘式滑环,视频滑环,液压滑环等各种定制盘式滑环,专门为在垂直方向有高度限制的旋转系统而设计。采用全铝合金结构,接触材料由贵金属+超硬镀金处理,运转稳定、电阻波动小、噪音低、寿命长; 360度连续旋转传输动力和数据信号;详情联系我们的工程师,我们将为您提供最适合您需求的解决方案。

服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 标准1-24路
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环5A,10A,15A,20A或更高可选
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 40mm
额定转速Rated Speed 60转/分钟
防护等级IP Grade IP54(或更高可选)
力矩Torque ≤7.25g·m
导线规格Lead Size 12AWG, UL, Canbus cable and CAT5E cable铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+80℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

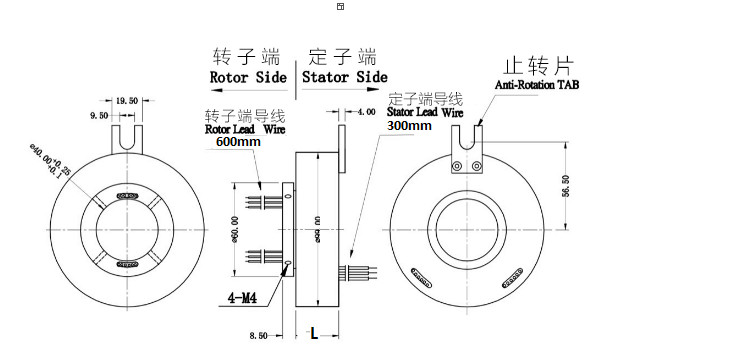

产品图纸Product introductionresource/images/70e3c0731e8e4311948113eae766da86_2.jpg

技术特点Technical characteristics

360度无限制旋转,动力及信号混走

盘式滑环厚度小,节省空间, 横向空间不受限制

弹片触点采用贵金属,抗干扰设计,信号传输稳定可靠

超长使用寿命,免维护,安装便捷,无需润滑剂

采用坚固耐用的设计,铝合金外壳

可传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等信号。

典型应用Typical applications

旋转门,十字旋转门

船舶推进系统

堆垛机和回收程序

旋转舞台

安检设备,机器人控制系统

机床转台

卫星天线系统

可选项Options

电流电压

更高转速

工作温度

路数

壳体材料

外型尺寸

专用屏蔽导线

导线出口方向

导线长度

端子类型

安装方式(可选法兰安装)

气压/液压 混合

特殊环境定制(防震、高温)

防护等级可选 IP51~IP68

其他

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
BTSC-011200大电流焊接设备接地钳

BTSC-011200大电流焊接设备接地钳

BTSC-011200为德国有名的焊接设备生产商NIES同款设计的大电流接地钳,旋转焊接电流传输设备,比尔德是目前国内唯一一家能够高质量产出该焊接设备的实力旋转方案生产厂家。此接地钳为800A大电流,旋转可靠,电流传输稳定,紧凑内径设计,内径尺寸为40mm-70mm,在铜环的侧边设有注油嘴,便于加注润滑脂做好维护,延长使用寿命。比尔德不仅是国内滑环实力厂家,在其他旋转方案上也有强大的工程师团队支持着我们提供具有竞争力的有效可行的方案,欢迎各种方式联系我们咨询您想要的电流传输旋转解决方案!
BTSC-012000非标定制焊接机接地钳

BTSC-012000非标定制焊接机接地钳

BTSC-012000非标定制焊接机接地钳,是一家外国客户专门找到我们定制的一款旋转大电流传输的焊接机专用接地钳,为防止电流过大而导致伤害。此款非标定制焊接机接地钳可传输2000A的大电流,内径70mm,外径145mm,与800A和1200A款的不同,此款左右两边都设有螺丝安装手柄,同样的这款接地钳也设有注油嘴便于定期注油润滑。如产品图所示,我们选用了导电性能极好的优质铜材料,进行了精密的加工,转子铜环与定子铜环旋转流畅,电流传输稳定。我们是一家资深的360度旋转导电解决方案的设计与生产厂家,接受OEM和ODM订单!
多路数防盐雾防水定制滑环

多路数防盐雾防水定制滑环

BTH2586系列滑环是滑环中的标准品,但针对不同运用场景的需求,这款标准品在设计成多路数定制滑环同时也设计成防盐雾防水滑环,我们在同一个滑环产品上实现多种定制要求!此款滑环内径为25mm,外径86mm,路数为24路,每路10A,内部铜环及金属刷线做了特殊防盐雾处理,并且在组装滑环外壳时进行了高品质的密封圈安装,外壳零件加工精密,组装可靠,密封性强,防护等级高!此类滑环主要被运用于海岸港口的一些机械设备,船舶制造上设备等高盐度高湿度运用场景!如其他特性要求,我们也能为您定制,欢迎各种方式联系了解!
折臂式升降机旋转平台过孔电滑环定制

折臂式升降机旋转平台过孔电滑环定制

折臂式升降机是通过360°旋转升降送行人或货物的液压升降工具,而折臂式升降机旋转平台的360°旋转及电力传输从而操控机械臂则主要是通过BTH系列的过孔滑环来实现。深圳市比尔德科技滑环公司,结合我们过去已经合作过的折臂式升降机制造商客户的了解,升降机滑环的电源要求在220V~380V,而我们的过孔滑环电压可定制220V,240V,380V,600V等!比尔德滑环产品不同于其他公司产品,就是可根据产品的使用工作环境来定制其特性功能,如运用于大型崎岖路况户外环境的车载折臂式升降机,我们的过孔滑环可做防震抗震处理!此外,一些升降机也需要通过滑环传输电力的同时来输送液压,比尔德也可为您定制!具体的定制信息可直接咨询比尔德工作人员18129863629!
