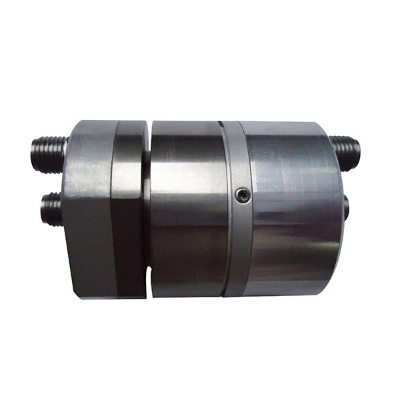

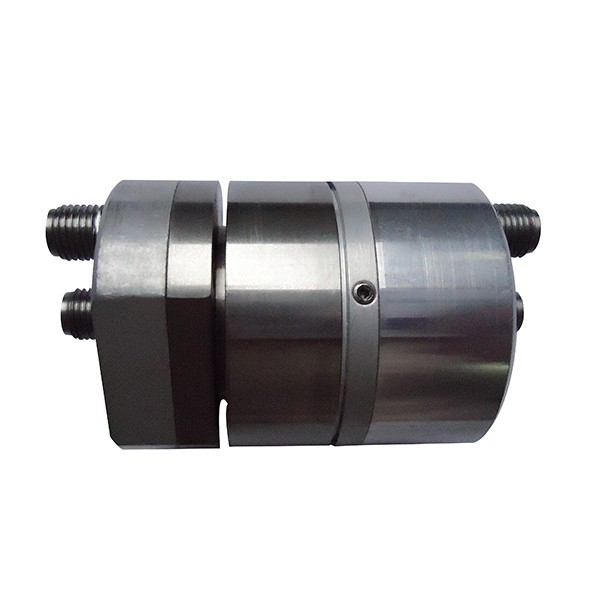

BTRF-02双道射频旋转接头

BTRF-02双道射频旋转接头

BTRF-02双道射频旋转接头

BTRF-02双道射频旋转接头

比尔德BTRF-02双通道射频旋转接头,双进双出同轴旋转接头满足高清信号、射频信号、微波信号等高速串行数字信号或模拟信号传输的装置,其传输速率高达50GHz,也可支持高频信号与24V控制信号、通讯信号、动力电源、流体介质混合传输。高频信号采用50Ω特性阻抗射频同轴结构头。

服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

射频特性 Radio Frequency Characteristics
环路数Channels 通道一 通道二
最大插损 Insertion loss 0.25 dB 0.30 dB
插入损耗变化值 Insertion loss variation during rotation, max. 0.05 dB 0.15 dB
最大驻波比 VSWR, max. 1.2 1.5
驻波比波动值 VSWR variation during rotation, max. 0.05 0.2
频率范围 Frequency range DC~4.5 GHz DC~4.5 GHz
最大相移Phase variation during rotation, max. 0.5°@DC to 4.5 GHz 4°@DC~4.5 GHz
最大峰值功率Peak power, max. 1 kW 1 kW
平均功率Average power, max. 10 W 10 W
隔离度Isolation, min. 50 dB
机械特性 Mechanical Property
最大转速 Maximum speed 200 rpm
启动力矩 Pulling strength 0.05Nm@常温
旋转扭矩 Rotating torque 0.05Nm@常温
接头类型 Connector types SMA母头
最大接口轴向载荷Axial load on interface,
max.
5 N
最大接口径向载荷Radial load on interface,
max.
5 N
外套材料 Housing material 铝合金
重量 weight 0.13kg
环境性能 Environmental Performance
工作温度 Working temperature -40~70°C
存贮温度 Storage temperature -55~75°C
防护等级 IP grade IP 65(IP 68 optional)
使用寿命 Estimated life cycle 1亿200转
认证 Certified CE,RoHS ,FCC,SGS

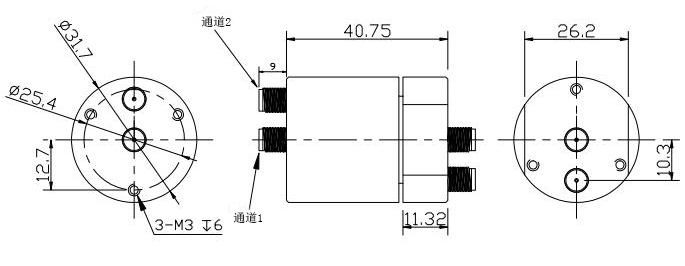

产品图纸Product introduction

BTRF-02射频旋转接头

技术特点Technical characteristics

单、双通道可选

可混合多路数功率或信号通道

低插入损耗与电压驻波比

同轴电缆SMART连接器

高速率传输超高清视频数据

典型应用Typical applications

比尔德BTRF-02双通道射频旋转接头广泛运用于360度连续旋转且需要保证电源,高频波导信号不能中断的设备上,其中包括

军用雷达系统

卫星地面站

交通系统

远程控制系统

视频监控系统

微波天线测试台等设备。

可选项Options

通路数

额定电压和电流

导线可选RG178、RG316、RG174等

高频信号和电流或其他信号混合传输(单双通道可选)

其他具体要求请联系我们。

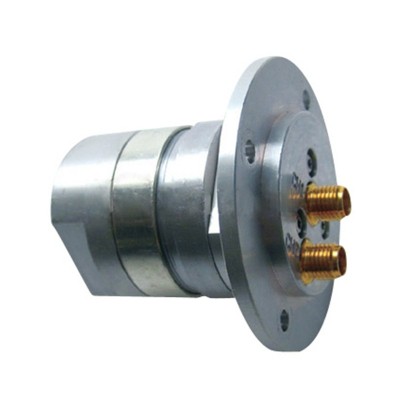

两路射频旋转关节
