两路射频旋转接头

两路射频滑环

两路射频旋转关节

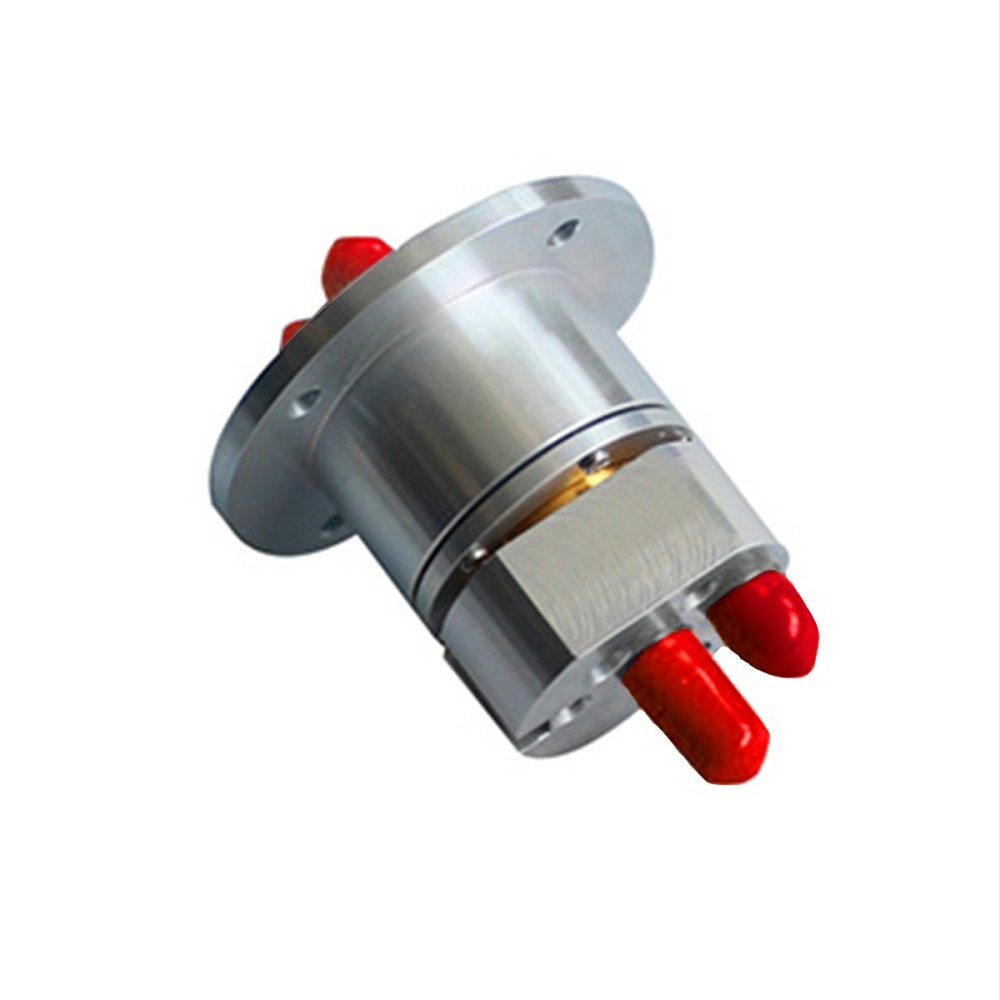

比尔德射频旋转关节也称为高频滑环或射频滑环,比尔德两路射频旋转关节,2进2出同轴旋转关节,设计灵活,根据高频信号的集肤效应的原理和传输采用同轴电缆的结构的模拟。其内部接触材料使用的是进口高弹性耐磨材料,并采用特殊的表面电镀过程,以确保高频信号低损害很大程度上和可靠的传输。比尔德两路射频旋转关节在连续旋转装置中使得固定部件和旋转部件之间传输高频信号的重要连接设备。

服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

射频特性 Radio Frequency Characteristics
环路数Channels 通道一 通道二
最大插损 Insertion loss 0.48 dB@18GHz 2.5 dB@2-4 GHz
插入损耗变化值 Insertion loss variation during rotation, max. 0.05 dB@18 GHz 0.25 dB
最大驻波比 VSWR, max. 1.5@18 GHz 2.5@2-4GHz
驻波比波动值 VSWR variation during rotation, max. 0.04 0.36
频率范围 Frequency range DC~18GHz DC~4GHz
最大相移Phase variation during rotation, max.
最大峰值功率Peak power, max. 3 kW 3 kW
平均功率Average power, max. 50 W@18GHz 50 W@4GHz
隔离度Isolation, min. 60 dB
机械特性 Mechanical Property
最大转速 Maximum speed 60 rpm
启动力矩 Pulling strength 0.05Nm@常温
旋转扭矩 Rotating torque 0.05Nm@常温
接头类型 Connector types SMA母头
最大接口轴向载荷Axial load on interface,
max.
5 N
最大接口径向载荷Radial load on interface,
max.
5 N
外套材料 Housing material 铝合金
环境性能 Environmental Performance
工作温度 Working temperature -40~70°C
存贮温度 Storage temperature -55~75°C
防护等级 IP grade IP 65(IP 68 optional)
使用寿命 Estimated life cycle 1亿200转
认证 Certified CE,RoHS ,FCC,SGS

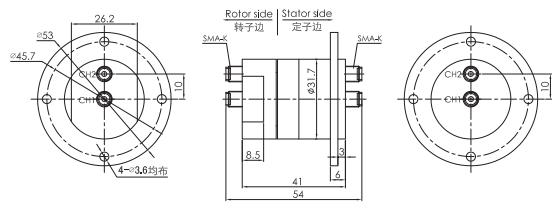

产品图纸Product introduction

射频旋转关节

技术特点Technical characteristics

无错传输高速率高频(同轴射频)信号

同轴电缆SMA连接器

体积小,重量轻,设计结构紧凑

两通道射频信号均可达DC~18GHz

导线规格RG178、RG316、RG174等可选

可支持高频信号与24V控制信号、通讯信号、动力电源、流体介质混合传输

高频信号采用的是50Ω特性阻抗射频同轴结构头

典型应用Typical applications

军用雷达系统

船载卫星通信装置

车载卫星通信设备

卫星车、应急救灾指挥车

高端机器人、车辆上的转动炮塔

远程控制系统、视频监视系统、海底作业系统

可选项Options

通路数 Channels

通道一

通道二

最大插损 Insertion loss

0.48 dB@18GHz

2.5 dB@2-4 GHz

其他具体要求请联系我们。
两路射频旋转关节

两路射频旋转关节

比尔德射频旋转关节也称为高频滑环或射频滑环,比尔德两路射频旋转关节,2进2出同轴旋转关节,设计灵活,根据高频信号的集肤效应的原理和传输采用同轴电缆的结构的模拟。其内部接触材料使用的是进口高弹性耐磨材料,并采用特殊的表面电镀过程,以确保高频信号低损害很大程度上和可靠的传输。比尔德两路射频旋转关节在连续旋转装置中使得固定部件和旋转部件之间传输高频信号的重要连接设备。
BTRF-02双道射频旋转接头

BTRF-02双道射频旋转接头

比尔德BTRF-02双通道射频旋转接头,双进双出同轴旋转接头满足高清信号、射频信号、微波信号等高速串行数字信号或模拟信号传输的装置,其传输速率高达50GHz,也可支持高频信号与24V控制信号、通讯信号、动力电源、流体介质混合传输。高频信号采用50Ω特性阻抗射频同轴结构头。
