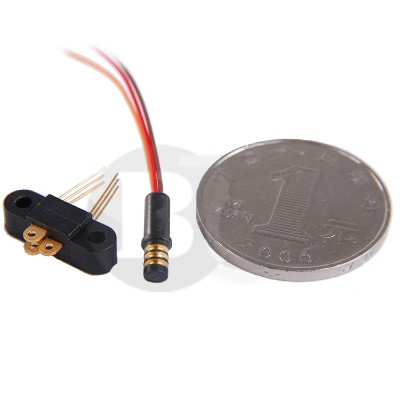

BTS-04分离式导电滑环

BTS-04分离式导电滑环

BTS-04分离式导电滑环

BTS-04分离式导电滑环

比尔德4通路数分离式导电滑环由两个部分组成,转子和接触刷,其中BTS-04系列滑环的转子是实心不可安装转动轴承,但是其特殊的安装方式,简化了用户安装程序。此外,其金对金的接触材料保证了微弱信号的传输,耐磨损,低噪音,免维护和使用寿命长。
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 4路或其它
额定电压Rated Voltage 380VAC/240VDC
额定电流Rated Current 1~3A,联环可达更高
绝缘电阻Insulation Resistance ≥500MΩ@500 VDC
绝缘强度Dielectric Strength 每路500VAC@60Hz,60s
动态电阻变化值Electrical Noise ≤ 7mΩ
机械技术指标Mechanical Data
转速Rated Speed 250rpm
转子导线规格 Rotor Lead Size AWG28 UL,镀银铁氟龙导线
导线长度Lead Wire Size 标准品300mm
使用寿命 120,000,000rounds
认证 Certified CE,RoHS ,FCC,SGS

产品图纸Product introduction

BTS-04

技术特点Technical characteristics

定子和转子可分别独立安装和拆卸

插针代替导线接触,可传输大电流

安装便捷,适用于空间受限或无需全封闭的运用环境

可间接性或连续性旋转传输电流或信号

简化系统操作,避免机器移动部线材的损坏

典型应用Typical applications

比尔德分离式滑环普遍安装于各大行业领域的不同设备上

仪器、显示器

航空电子设备

旋转测仪器

无影手术灯

机器人

无人机

电子产品等

可选项Options

通路数

转速

外壳材质

触点处理方式

电流

出现方向

导线长度

导线规格

转子通孔实心可选

其它具体或特殊要求,请及时联系我们
BTS-04分离式导电滑环

BTS-04分离式导电滑环

比尔德4通路数分离式导电滑环由两个部分组成,转子和接触刷,其中BTS-04系列滑环的转子是实心不可安装转动轴承,但是其特殊的安装方式,简化了用户安装程序。此外,其金对金的接触材料保证了微弱信号的传输,耐磨损,低噪音,免维护和使用寿命长。

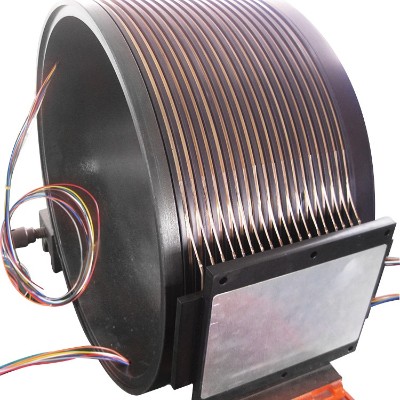

内径445mm外径485mm分离式导电滑环

内径445mm外径485mm分离式导电滑环

比尔德BTS-445485分离式滑环,内径445mm外径485mm,支持18路信号(9路7A+9路2A),定子线和转子线对应使用彩色导线,使电路连接简单化;分离式滑环是专门为系统空间和成本有限制而设计,采用分离的转子和接触刷组合,转子是直插式安装,比过孔滑环更节约安装空间,有效解决设备360°旋转连接的问题,适用于旋转系统可集成USB2.0/百兆以太网/各类控制信号/弱电信号等;

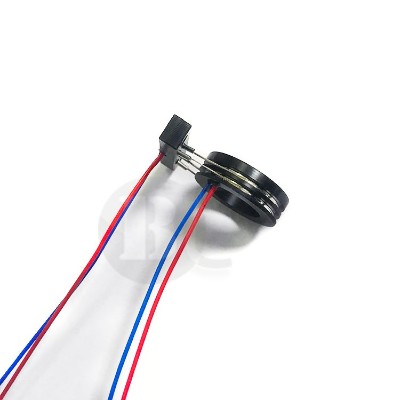

2路分体式滑环门禁控制系统滑环

2路分体式滑环门禁控制系统滑环

2路分体式滑环采用弧形导电轨道+贵金属触点刷丝,环与电刷可分开安装,滑环作为门禁控制系统必不可少的旋转元件,比尔德分体式滑环(定子+转子)分别安装在电子门锁的“执行器”部件的静止端和旋转端,从电机动力源传递动力,支持多种信号、功率混合传输,同其他类型滑环相比,分体滑环能够满足更加个性化的定制要求,同时环与刷拆装简易、维护方便;比尔德门禁控制系统分体式滑环与数字移动锁定系统的滑环现场案例如图二所示;欢迎来电咨询~

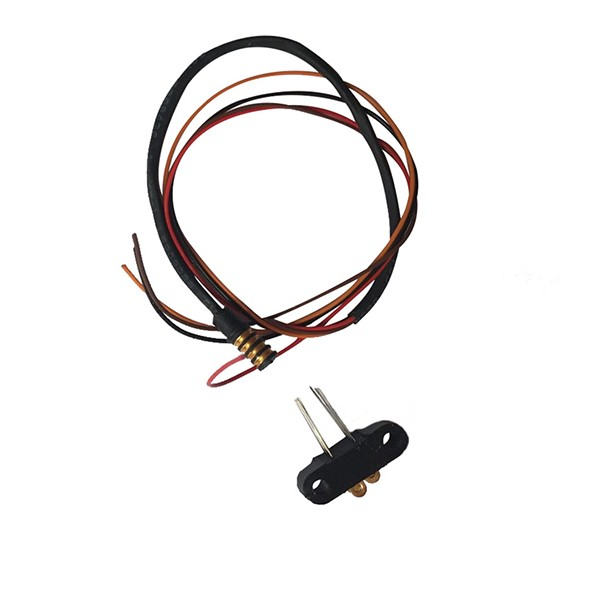

BTS-03金对金分离式小型滑环

BTS-03金对金分离式小型滑环

BTS-03金对金分离式小型滑环适用于一些小型精密仪器设备上,为其提供旋转功能的同时又传输电流功率或信号,其金对金接触的设计保障了传输的稳定性!此款小型导电滑环为3路,即3个铜环焊接导线,刷架则多触点贵重金属刷针式制成设计,耐磨耐腐蚀,不易变形不跳刷!深圳市比尔德科技不仅提供分离式滑环的标准品也提供分离式滑环定制,不论是路数、载电流大小,亦或是金对金接触、银对银接触等,各种特殊定制要求都可联系资讯我们!品类齐全!价格公道!质量可靠!检测全面!物流安全!交货迅速!定制灵活!欢迎联系我们!
