内径445mm外径485mm分离式导电滑环

内径445mm外径485mm分离式导电滑环

比尔德BTS-445485分离式滑环, 内径445mm外径485mm,支持18路信号(9路7A+9路2A) ,定子线和转子线对应使用彩色导线,使电路连接简单化;分离式滑环是专门为系统空间和成本有限制而设计, 采用分离的转子和接触刷组合,转子是直插式安装,比过孔滑环更节约安装空间,有效解决设备360°旋转连接的问题,适用于旋转系统可集成USB2.0/百兆以太网/各类控制信号/弱电信号等;
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 18路
额定电压Rated Voltage ≤380VAC
额定电流Rated Current 9-7A,9-2A
绝缘电阻Insulation Resistance 1000MΩ@500 VDC
绝缘强度Dielectric Strength 500VAC@50Hz
动态电阻变化值Electrical Noise ≤7mΩ
机械技术指标Mechanical Data
通孔直径Inside Diameter 445mm
外径Outside Diameter 485mm
转速Rated Speed 50rpm
导线规格Lead Size AWG17UL,镀银铁氟龙导线
导线长度Lead Wire Size 标准品200mm
接触材料Contact Material 贵金属(金、银)
使用寿命 120,000,000rounds
认证 Certified CE,RoHS ,FCC,SGS

产品图纸Product introduction

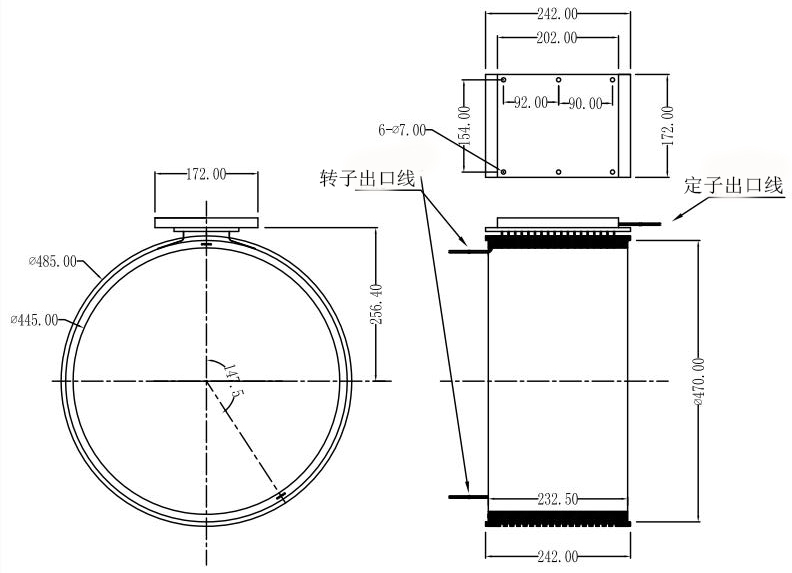

分离式导电滑环图纸

技术特点Technical characteristics

定子和转子分离,易安装

端子线耳镀金或镀锡

精密贵金属接触点,低损耗,低噪音,无需润滑,免维修,超长寿命

可混合传输电流、图形、视频、高清信号、控制、网线、伺服电机等各种信号,支持多种信号、功率混合传输

典型应用Typical applications

比尔德BTS445485系列广泛适用于

医疗设备

军工设备

工程机械she'b

仪器仪表

旋转测仪器设备

展览展示设备

电子云台

雷达天线等不同行业的各种设备上。

可选项Options

通路数

转速

外壳材质

触点处理方式

电流

出现方向

导线长度

导线规格

转子通孔实心可选

其它具体或特殊要求,请及时联系我们
