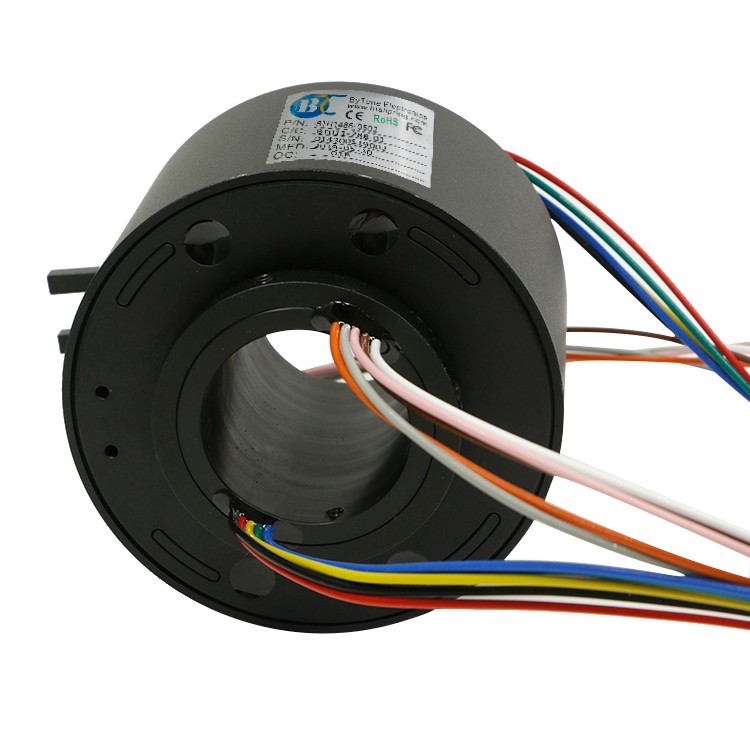

吊车机械专用过孔滑环

吊车机械专用过孔滑环

吊车机械专用过孔滑环

比尔德BTH为过孔滑环的产品料号的标志,此系列滑环大部分被运用于自动化机械或半自动化机械设备上,此款则是吊车机械专用过孔滑环,是我们研发团队根据吊车旋转通电系统的特点而专门设计的。 比尔德过孔滑环能保证吊车旋转流畅,电流功率信号传输稳定,防尘防震效果可达到,长期持续使用无需润滑或其它维护,也可根据要求配备编码器、电位计等其它装置。比尔德吊车机械专用过孔滑环,电刷与铜环间隙组装经过缜密的计算设计,不易造成卡死或附焊现象等现象引起的短路或烧损问题,使用寿命也能够长达 1亿2千万转!比尔德滑环定制灵活,特殊要求可特殊定制!欢迎联系!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 10路(更多或更少皆可灵活选择)
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环5A或更高
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 25.4mm
额定转速Rated Speed 1000转/分钟
防护等级IP Grade IP54(可选IP68)
力矩Torque  ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+80℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

相关型号参数Relevant Model Parameters

产品选型
型号 电流 Formula (A means No. of ring) 6 circuits 12 circuits 18circuits
BTH2586 2A/5A 24.15+3.15×A 43.05mm 61.95mm 80.85mm
10A 24.15+3.85×A 47.25mm 70.35mm 93.45mm
15A/20A 24.15+4.65×A 52.05mm 79.95mm 107.85mm

产品图纸Product introduction


多路数防盐雾防水定制滑环结构图

技术特点Technical characteristics

路数定制多达200路,电流定制高达2000A

为吊车运用专门设计防尘抗震等更高防护等级设计

合金多簇组成电刷,导电性强铜环7%以上的镀金处理

电刷与铜环间隙组装经过缜密的计算设计

铁氟龙绝缘片置于铜环,保证不跳刷不短路

电流功率与数据信号等兼容传输且旋转寿命长

典型应用Typical applications

汽车吊

履带吊

行吊

码头吊

塔吊

龙门吊

线材绞线车

注塑机械臂

旋转飞天转盘游乐设备

可选项Options

过孔导电滑环额定电流

电压

更高转速

更宽的工作温度

路数

壳体材料

外型尺寸

专用屏蔽导线

导线出口方向

导线长度

端子类型

安装方式(可选法兰安装)

气压/液压 混合

特殊环境定制(防震、高温)

防护等级可选 IP51~IP68。

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
BTSC-011200大电流焊接设备接地钳

BTSC-011200大电流焊接设备接地钳

BTSC-011200为德国有名的焊接设备生产商NIES同款设计的大电流接地钳,旋转焊接电流传输设备,比尔德是目前国内唯一一家能够高质量产出该焊接设备的实力旋转方案生产厂家。此接地钳为800A大电流,旋转可靠,电流传输稳定,紧凑内径设计,内径尺寸为40mm-70mm,在铜环的侧边设有注油嘴,便于加注润滑脂做好维护,延长使用寿命。比尔德不仅是国内滑环实力厂家,在其他旋转方案上也有强大的工程师团队支持着我们提供具有竞争力的有效可行的方案,欢迎各种方式联系我们咨询您想要的电流传输旋转解决方案!
BTSC-012000非标定制焊接机接地钳

BTSC-012000非标定制焊接机接地钳

BTSC-012000非标定制焊接机接地钳,是一家外国客户专门找到我们定制的一款旋转大电流传输的焊接机专用接地钳,为防止电流过大而导致伤害。此款非标定制焊接机接地钳可传输2000A的大电流,内径70mm,外径145mm,与800A和1200A款的不同,此款左右两边都设有螺丝安装手柄,同样的这款接地钳也设有注油嘴便于定期注油润滑。如产品图所示,我们选用了导电性能极好的优质铜材料,进行了精密的加工,转子铜环与定子铜环旋转流畅,电流传输稳定。我们是一家资深的360度旋转导电解决方案的设计与生产厂家,接受OEM和ODM订单!
多路数防盐雾防水定制滑环

多路数防盐雾防水定制滑环

BTH2586系列滑环是滑环中的标准品,但针对不同运用场景的需求,这款标准品在设计成多路数定制滑环同时也设计成防盐雾防水滑环,我们在同一个滑环产品上实现多种定制要求!此款滑环内径为25mm,外径86mm,路数为24路,每路10A,内部铜环及金属刷线做了特殊防盐雾处理,并且在组装滑环外壳时进行了高品质的密封圈安装,外壳零件加工精密,组装可靠,密封性强,防护等级高!此类滑环主要被运用于海岸港口的一些机械设备,船舶制造上设备等高盐度高湿度运用场景!如其他特性要求,我们也能为您定制,欢迎各种方式联系了解!
折臂式升降机旋转平台过孔电滑环定制

折臂式升降机旋转平台过孔电滑环定制

折臂式升降机是通过360°旋转升降送行人或货物的液压升降工具,而折臂式升降机旋转平台的360°旋转及电力传输从而操控机械臂则主要是通过BTH系列的过孔滑环来实现。深圳市比尔德科技滑环公司,结合我们过去已经合作过的折臂式升降机制造商客户的了解,升降机滑环的电源要求在220V~380V,而我们的过孔滑环电压可定制220V,240V,380V,600V等!比尔德滑环产品不同于其他公司产品,就是可根据产品的使用工作环境来定制其特性功能,如运用于大型崎岖路况户外环境的车载折臂式升降机,我们的过孔滑环可做防震抗震处理!此外,一些升降机也需要通过滑环传输电力的同时来输送液压,比尔德也可为您定制!具体的定制信息可直接咨询比尔德工作人员18129863629!
