多路数防盐雾防水定制滑环

多路数防盐雾防水定制滑环

多路数防盐雾防水定制滑环

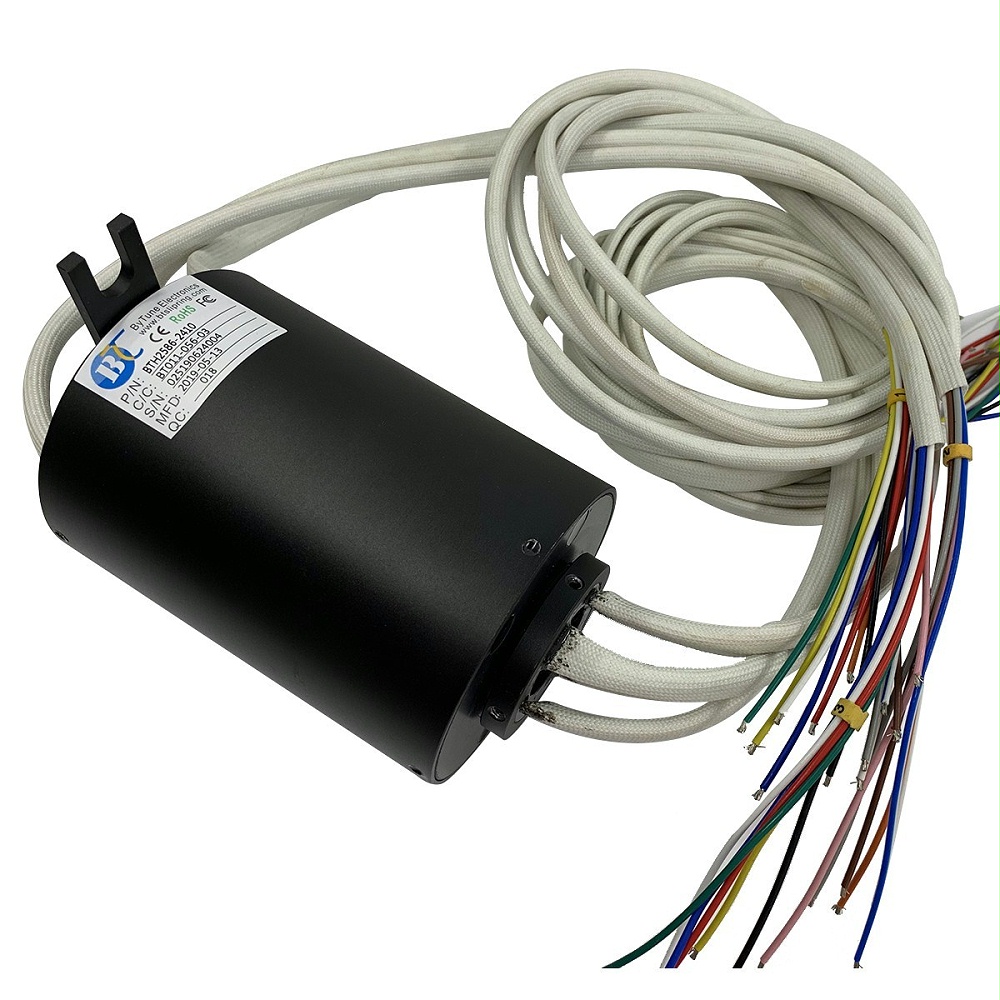

BTH2586系列滑环是滑环中的标准品,但针对不同运用场景的需求,这款标准品在设计成多路数定制滑环同时也设计成防盐雾防水滑环,我们在同一个滑环产品上实现多种定制要求!此款滑环内径为25mm,外径86mm, 路数为24路,每路10A,内部铜环及金属刷线做了特殊防盐雾处理,并且在组装滑环外壳时进行了高品质的密封圈安装,外壳零件加工精密,组装可靠,密封性强,防护等级高!此类滑环主要被运用于海岸港口的一些机械设备,船舶制造上设备等高盐度高湿度运用场景!如其他特性要求,我们也能为您定制,欢迎各种方式联系了解!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 24路或其它更多或更少路数可选
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环10A其它更大或更小皆可选
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 25.4mm
额定转速Rated Speed 1000转/分钟
防护等级IP Grade IP54(可选IP68)
力矩Torque  ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+80℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

相关型号参数Relevant Model Parameters

产品选型
型号 电流 Formula (A means No. of ring) 6 circuits 12 circuits 18circuits
BTH2586 2A/5A 24.15+3.15×A 43.05mm 61.95mm 80.85mm
10A 24.15+3.85×A 47.25mm 70.35mm 93.45mm
15A/20A 24.15+4.65×A 52.05mm 79.95mm 107.85mm

产品图纸Product introduction

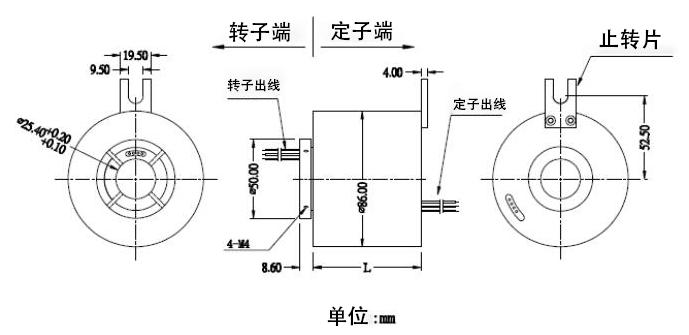

多路数防盐雾防水定制滑环结构图

技术特点Technical characteristics

多通路数,防盐雾,防水,特殊密封等防护处理

铜环厚镀金,多簇贵重金属刷线焊接于PCB材质刷架

铝合金外壳黑色氧化处理,导线特殊皮套防护处理

中空过孔直径精准,适用于小于25.4mm的旋转轴安装设备

可同时传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等信号

典型应用Typical applications

船用绞车

拖拽绞车

系泊绞车

起锚绞车

牵引绞车

港口起重机

水下机器人

船舶发电机

海底探测器

可选项Options

过孔导电滑环额定电流

电压

更高转速

更宽的工作温度

路数

壳体材料

外型尺寸

专用屏蔽导线

导线出口方向

导线长度

端子类型

安装方式(可选法兰安装)

气压/液压 混合

特殊环境定制(防震、高温)

防护等级可选 IP51~IP68。

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
