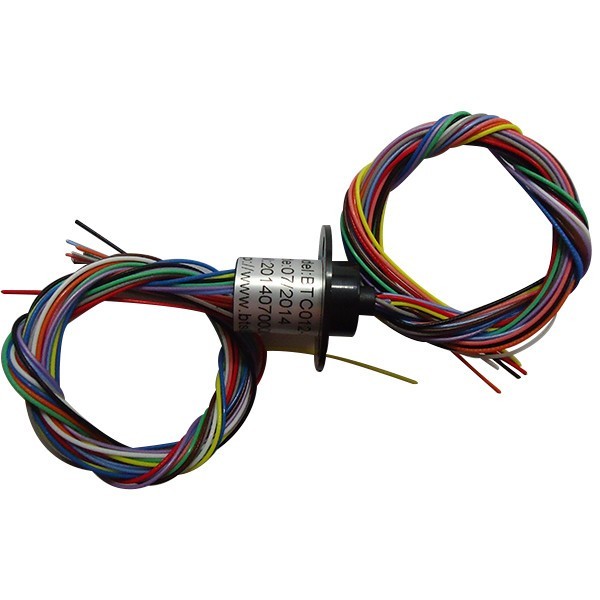

多路数紧凑型帽式导电滑环

多路数紧凑型帽式导电滑环

BTC012-18系列帽式导电滑环,其外径为12mm,通路数为18路,专为需要360°旋转导电或者传输信号、数据以及视频信号的设备装置而设计的多路数帽式导电滑环,其外形小、内部结构设计紧凑,也可称为紧凑型帽式滑环,满足苛刻的尺寸需求,接触点采用军工级超硬金镀层处理,保证极低电阻波动和超长工作寿命。滑环安装方式可根据客户实际情况设计,比尔德专注于设计生产滑环20多年,产品规格齐全,欢迎来电咨询
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 2-18路
额定电压Rated Voltage 240VAC/DC
额定电流Rated Current 2A,联环可达更高
绝缘电阻Insulation Resistance ≥500MΩ@500 VDC
绝缘强度Dielectric Strength 每路500VAC@50Hz
动态电阻Electrical Noise ≤7mΩ
机械技术指标Mechanical Data
外径Outside Diameter 12mm
转速Rated Speed 350rpm
防护等级IP Grade IP54,IP65或更高
导线规格Lead Size AWG28 UL,镀银铁氟龙导线
中心轴Bearing 钢滚珠轴承
力矩Torque  ≤0.9g·m
导线长度Lead Wire Size 标准品200mm
帽套材质Housing Material 金属材质或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

产品图纸Product introduction


BTC012小型低力矩帽式滑环

技术特点Technical characteristics

多触点设计,接触稳定,低力矩

刷线与集电环接触点精准卡位,减少跳刷

铝合金金属外壳,抗压抗震,牢固可靠

满足USB、HDMI、SDI、Ethernet、RS485/232等多达30种信号兼容传输

定子线和转子线对应使用彩色导线,使电路连接简单化

转子端特殊镀金铜环设计,定子端铝合金纤维刷设计

典型应用Typical applications

比尔德BTC012系列小型帽式滑环典型运用于

安防监控,摄影摄像

CCTV安防监控设备

小型机器人

相机稳定器设备

旋转工作台设备

传感器设备

工业控制设备

海上灯塔照明设备

医疗卫生设备

无人机

电阻切割机等设备。

可选项Options

外径尺寸

外壳材料

接触材料

通路数

防护等级

插接头和热缩管

导线末端接插件

导线长度

法兰安装等

以上所提到的均可进行非标定制,具体特殊要求请及时联系我们,可根据您的要求定制
