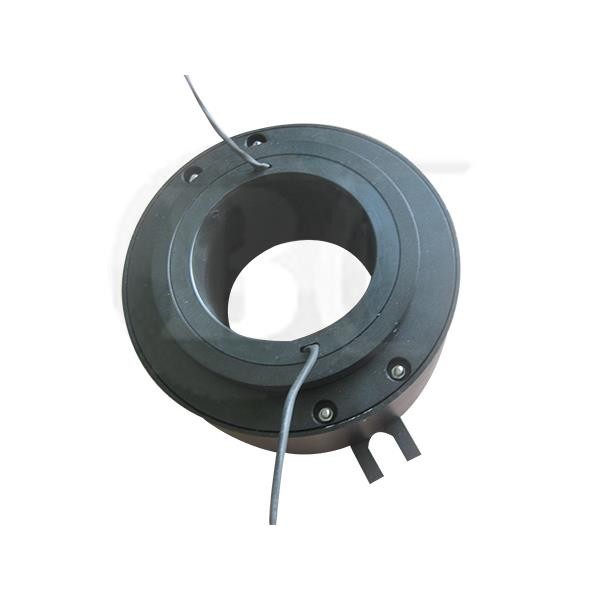

防灰防尘过孔导电滑环定制

防灰防尘过孔导电滑环定制

比尔德防灰导电滑环,防尘过孔滑环,大多运用于比较恶劣的运作环境的设备,不同的防灰防尘等级都可在深圳比尔德滑环定制,因有尽有,军工级别的生产质量标准,电气性能及旋转运作性能高。此款BTH70155防灰防尘滑环曾被运用于像军用装甲车,矿山开采设备,挖掘机,翻土机等多灰尘工作环境设备。其中该产品的路数,电流电压,导线长度,出线方向等都可具体定制。 20多年设计生产经验,拔尖的工程师团队,两个大型生产工厂,24小时服务于高质大批量定制生产!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 6路(12路,18路,24路,36路,48路或更多)
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环5A或更高可选
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 70mm
额定转速Rated Speed 500转/分钟
防护等级IP Grade IP54,IP56(或更高可选)
力矩Torque ≤9.25g·m
导线规格Lead Size 26AWG,22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

型号参数Type parameters

型号 Model 长度Length "L"
电流 Current 公式 Formula (A means No. of ring) 6 路circuits 12 路circuits 18路circuits
BTH70155 2A/5A 32.8+3.3×A 52.6mm 72.4mm 92.2mm
10A /15A/20A 32.8+4.8×A 61.6mm 90.4mm 119.2mm

产品图纸Product introduction



BTH70155过孔导电滑环结构图

技术特点Technical characteristics

防灰防尘特殊密封等级设计

内部可靠的密封皮圈及不锈钢滚珠轴承安装

铜环以刷线金对金接触设计,特殊卡槽设计

外壳材料铝合金或不锈钢等其它材料都可选

电流信号、视频信号、以太网等30多种信号可兼容传输

可组合气液压旋转接头、光纤旋转接头等其它旋转设备使用

典型应用Typical applications

破碎机

洗砂机

皮带机

新型高效制砂机

工业磨粉机

起重机

电动机输配电及控制设备

采矿及采石设备

装甲车

坦克车

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
