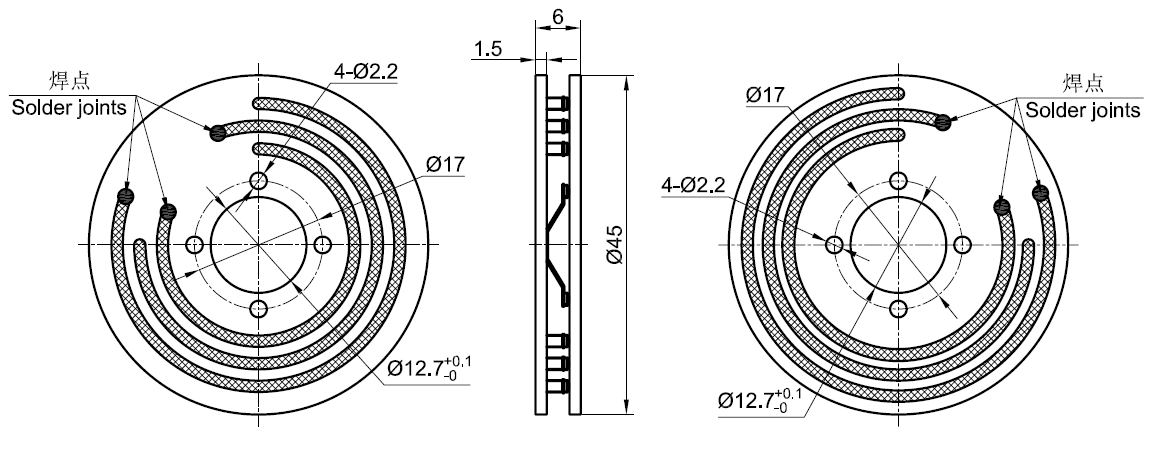

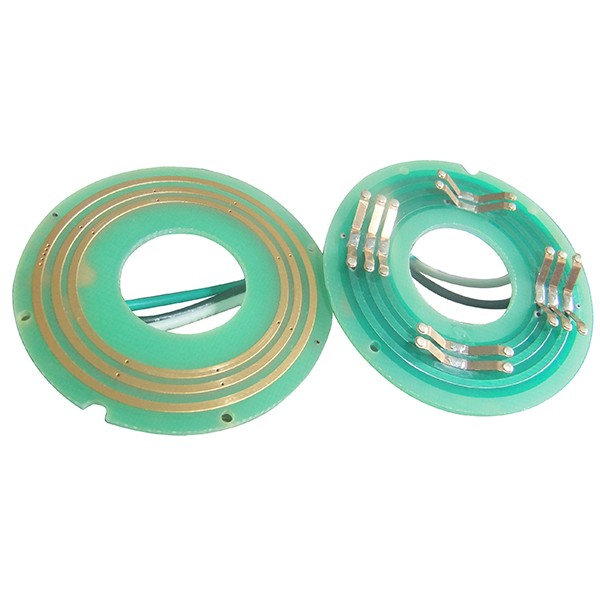

比尔德BTP012-0310,是通孔直径为12.7mm PCB盘式滑环,由分离的转子和定子组成,以PCB板材为基材,环道直接贴合在PCB板上,然后再加压合,镀层;弹片和触点(可进行滑环定位接触),采用贵金属以及超硬镀金处理,运转稳定,电阻波动小,具有高稳定性和高可靠性;

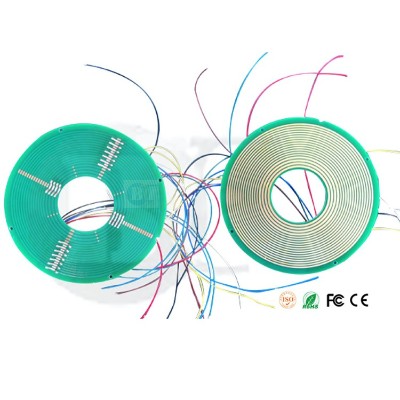

比尔德可为客户定制各类盘式导电滑环、超薄滑环、线路板滑环等,如果您的设备对安装高度有严格限制,要求360度连续旋转的同时保证电源,数字信号,模拟信号不能中断。欢迎随时与我们联系~
电气技术指标Electrical Data | |
通路数 | 标准1-24路 |
额定电压Rated Voltage | 240v,380v,600v或更高可选 |
额定电流Rated Current | 每环5A,10A,15A,20A或更高可选 |
绝缘电阻Insulation Resistance | ≥1000MΩ@500 VDC |
绝缘强度Dielectric Strength | 1000VAC@50Hz 60s |
动态电阻Electrical Noise | ≤7 mΩ |
机械技术指标Mechanical Data | |
过孔直径Inner Diameter | 70mm |
额定转速Rated Speed | 60RPM |
防护等级IP Grade | IP54(可选IP68) |
力矩Torque | ≤9.25g·m |
导线规格Lead Size | 22AWG,17AWG,14AWG UL,铁氟龙高温线 |
壳体材料Housing Material | 铝合金或工程塑料 |
接触材料Contact Material | 贵金属(金、银) |
环境性能 Environmental Performance | |
工作温度Working Temperature | -40℃~+80℃ |
工作湿度Operating Temperature | 60%RH或更高 |
认证 Certified | CE,RoHS ,FCC,SGS |
360度无限制旋转,动力及信号混走;
盘式滑环厚度小,节省空间, 横向空间不受限制;
弹片触点采用贵金属,抗干扰设计,信号传输稳定可靠;
超长使用寿命,免维护,安装便捷,无需润滑剂;
采用坚固的铝合金外壳设计,耐高温电缆;
可传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等信号;
酒店、宾馆旋转门控制系统
工业自动化设备,智能制造设备,焊接机器人
医疗仪器设备,医用CT,制药设备,送药设备等领域;
安检设备,工业自动化系统,机器人控制系统等;
雷达、天线系统;
机床转台、军用坦克等;
转速
出线方向
路数
导线长度
壳体材料
军用级别
端子类型
电流、电压
内径、外径、长度
专用屏蔽导线
工作温度(-60℃~+230℃)
气压/液压 混合
特殊环境定制(防震、高温)
安装方式(可选法兰安装)
防护等级可选 IP51~IP68
信号及电源可单独混合传输
