BTH80160过孔滑环

防水雾消防机器人滑环

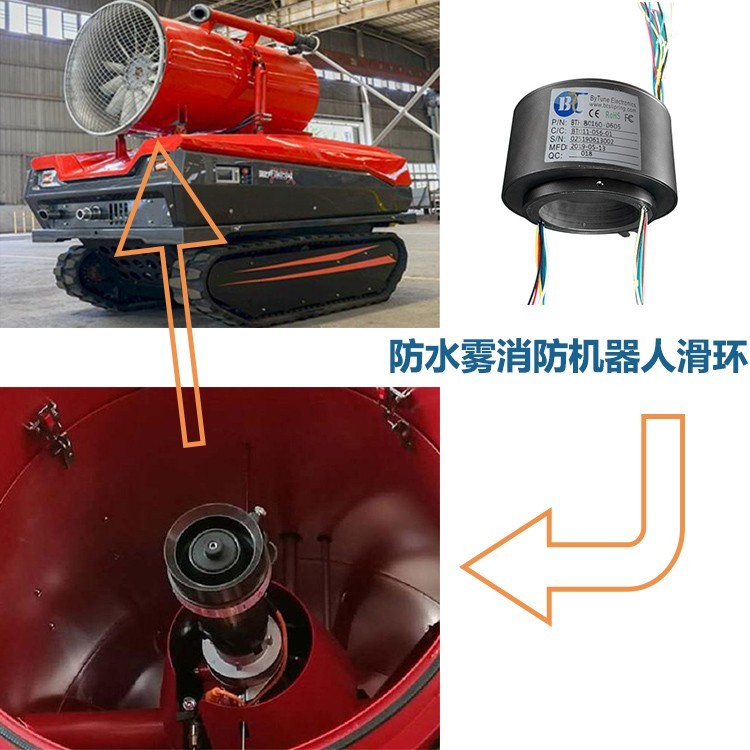

此款防水雾滑环为运用于如图片一样的排烟灭火机器人而定制,进行了特殊的密封处理,以保证滑环内部的铜环与贵重金属电刷线不易被水雾侵蚀!此款过孔系列的滑环孔径为80mm,外径则为160mm,虽然又固定的标准尺寸,但比尔德滑环也能够根据您不同型号的消防机器人尺寸进行定制,尽可能的做到与您的设备适配!如大家所知,消防机器人代替人力进行灭火作业,履带上的大炮一样的喷射系统由滑环传输电力从而进行喷水灭火,比尔德滑环是进行的密封处理,所以滑环内部不会受到喷出的水雾的影响而导致短路或出故障!更多其它特殊性能滑环定制,欢迎咨询比尔德工作人员!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 6路(其它路数可定制)
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环2A,5A,10A,15A,20A或更高
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 80mm
额定转速Rated Speed 800转/分钟
防护等级IP Grade IP54,IP56(或更高)
力矩Torque ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

相关型号参数Type parameters

型号 Type 电流Current 公式Formula (A means No. of ring) 长度Length "L" 长度Length "L" 长度Length "L"
BTH190314 NA 65+6×A 6 circuits 12 circuits 18circuits
101mm 127mm 173mm

产品图纸Product introduction


BTH80160大尺寸过孔滑环结构图

技术特点Technical characteristics

特殊密封处理,防水雾等高防护等级

内置冷却系统,防止高温导致的线路烧坏问题

牢固铝合金金属外壳,比其它塑料外壳抗冲击

内外径尺寸灵活定制,中心轴配套机械零件加工提供

止转片可单个,双个或无止转片安装设计

典型应用Typical applications

消防机器人

船只发电机设备

水下探测仪

水下机器人

农业灌溉机械设备

水上娱乐设备

港口吊舱设备

海上风力发电设备

海上雷达

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
