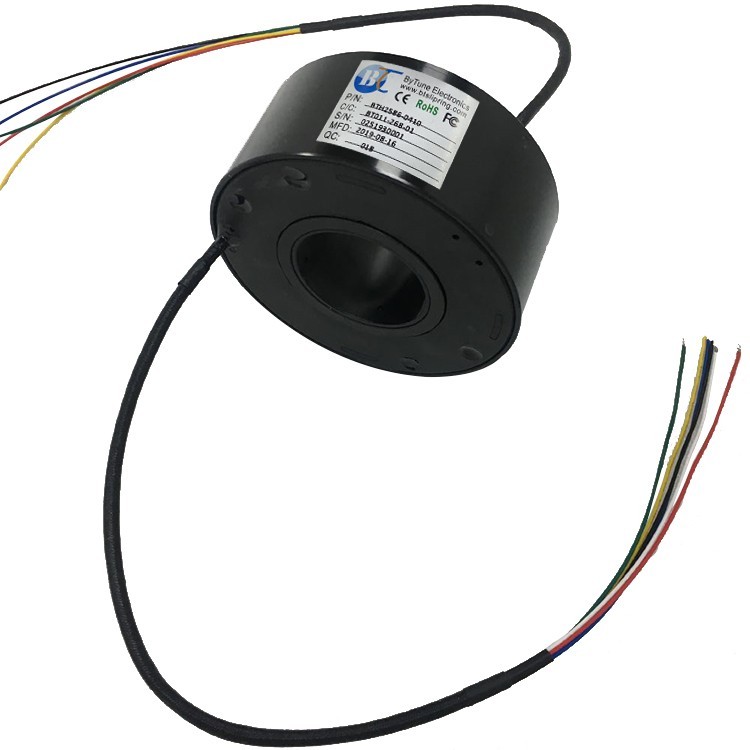

抗震低噪音过孔导电定制滑环

抗震低噪音过孔导电定制滑环

此款过孔导电滑环从外形上和尺寸数据上讲,其实是一款BTH2586系列的标准品,但因客户的要求进行抗震和低噪音特性定制,所以此款滑环是抗震低噪音过孔导电定制滑环,其它的特定定制我们大部分也能实现如防水防尘等,更多特性定制欢迎咨询我们!此类滑环主要被运用于像挖掘机、钻井平台的掘进机、陆地车载雷达等一些使用环境恶劣,运作时需要抗震防震的特性保护,以保持旋转通电系统能够长时间正常运作!比尔德滑环生产制造厂家不仅能定制特性导电滑环,更能为您提供更好的 360度旋转解决方案!欢迎联系更多的了解我们!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 5路(更多或更少路数亦可选)
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环2A或更高
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 25.4mm
额定转速Rated Speed 1000转/分钟
防护等级IP Grade IP54(可选IP68)
力矩Torque  ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+80℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

相关型号参数Relevant Model Parameters

产品选型
型号 电流 Formula (A means No. of ring) 6 circuits 12 circuits 18circuits
BTH2586 2A/5A 24.15+3.15×A 43.05mm 61.95mm 80.85mm
10A 24.15+3.85×A 47.25mm 70.35mm 93.45mm
15A/20A 24.15+4.65×A 52.05mm 79.95mm 107.85mm

产品图纸Product introduction


多路数防盐雾防水定制滑环结构图

技术特点Technical characteristics

防震抗震、低电子噪音设计

过孔式适应旋转轴安装设计

止转片可单边或双边安装,亦或是无止转片安装

内部双轴承紧固组装,外壳铝合金黑色氧化处理

内部刷线与铜环特殊计算角度组装减少电子噪音

电流功率与数据信号等兼容传输且旋转寿命长

典型应用Typical applications

耕地机

研磨机

挖掘机

起重机

车载雷达

迪斯科转盘游艺机

滚揉机

收割机

掘进机

可选项Options

过孔导电滑环额定电流

电压

更高转速

更宽的工作温度

路数

壳体材料

外型尺寸

专用屏蔽导线

导线出口方向

导线长度

端子类型

安装方式(可选法兰安装)

气压/液压 混合

特殊环境定制(防震、高温)

防护等级可选 IP51~IP68。

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
