流延缠绕膜机滑环

流延缠绕膜机滑环

流延缠绕膜机滑环

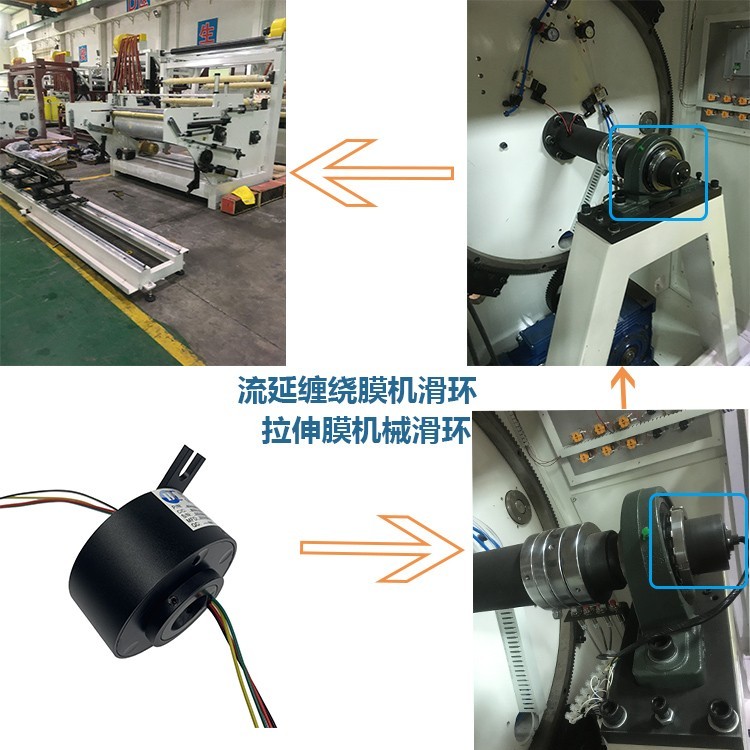

流延缠绕膜机滑环,顾名思义是运用于流延缠绕膜机上的滑环,也称拉伸膜机械滑环,此类滑环多运用BTH系列过孔滑环,BTH2586或BTH3899 系列,路数电流都可具体定制!流延缠膜机滑环主要作用于流延缠绕机旋转运作的电流信号传输,同时保护电流线路不应360°旋转而缠绕打结在一起。比尔德拉伸膜机械滑环也可根据您的机械设备具体要求定制不同的转速,比尔德最高转速可达10000RPM ,如需其他特殊性能定制亦可随时咨询比尔德工作人员!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 标准1-24路
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环5A,10A,15A,20A或更高
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 25.4mm
额定转速Rated Speed 1000转/分钟
防护等级IP Grade IP54(可选IP68)
力矩Torque  ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+80℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

相关型号参数Relevant Model Parameters

产品选型
型号 电流 Formula (A means No. of ring) 6 circuits 12 circuits 18circuits
BTH2586 2A/5A 24.15+3.15×A 43.05mm 61.95mm 80.85mm
10A 24.15+3.85×A 47.25mm 70.35mm 93.45mm
15A/20A 24.15+4.65×A 52.05mm 79.95mm 107.85mm

产品图纸Product introduction

BTH2586图纸

技术特点Technical characteristics

360°无限制高速持续旋转或间歇旋转都可满足

电流路数电压大小尺寸灵活定制设计

内置冷却装置避免滑环高速旋转升温导致的问题

内部铜环与电刷线镀金处理,金对金接触可靠

低摩擦削,低力矩,低电噪音,低接触电阻

高速(10000 Rpm),高电压,高保护等级,高速数据传输,高可靠性,高产品精度

可传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等信号

典型应用Typical applications

流延缠绕膜机

拉伸膜机械

货盘机

包装机

捆扎机

滚揉机

理瓶机

过滤机

吊车

可选项Options

过孔导电滑环额定电流

电压

更高转速

更宽的工作温度

路数

壳体材料

外型尺寸

专用屏蔽导线

导线出口方向

导线长度

端子类型

安装方式(可选法兰安装)

气压/液压 混合

特殊环境定制(防震、高温)

防护等级可选 IP51~IP68。

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
