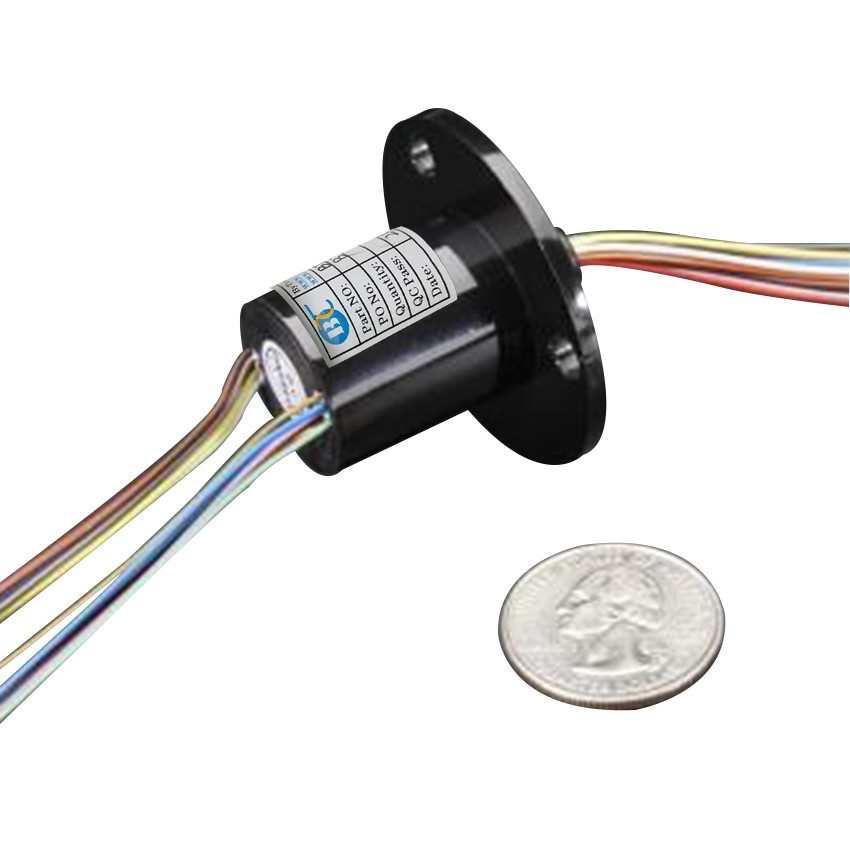

BTC012-12中小型设备帽式导电滑环

免维护小型滑环

BTC022系列精密帽式滑环,内部接触材料一般为7%以上的“金对金”或“银对银”电镀处理,使得其成为免维护小型滑环,同时也增强其处理微弱信号的性能!免维护小型滑环是相对于一些制作粗糙的大型碳刷集电环的来说,属于精密型小型滑环的一种特性,碳刷与铜环的接触在不停的长时间的旋转摩擦下会造成一定程度上的磨损,从而引发短路、跳刷等问题,所以需要进行定期的维护处理。而比尔德这类小型滑环接触材料都是经过贵重金属电镀处理的,使用期间则无需进行维护处理也能进行很好的运转!此类帽式滑环不仅尺寸路数上定制灵活,特殊性能方面比尔德也能做到定制!欢迎具体联系咨询比尔德工作人员!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 2-18路
额定电压Rated Voltage 240VAC/DC
额定电流Rated Current 2A,联环可达更高
绝缘电阻Insulation Resistance ≥500MΩ@500 VDC
绝缘强度Dielectric Strength 每路500VAC@50Hz
动态电阻Electrical Noise ≤7mΩ
机械技术指标Mechanical Data
外径Outside Diameter 12mm
转速Rated Speed 350rpm
防护等级IP Grade IP54,IP65或更高
导线规格Lead Size AWG28 UL,镀银铁氟龙导线
中心轴Bearing 钢滚珠轴承
力矩Torque  ≤0.9g·m
导线长度Lead Wire Size 标准品200mm
帽套材质Housing Material 金属材质或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

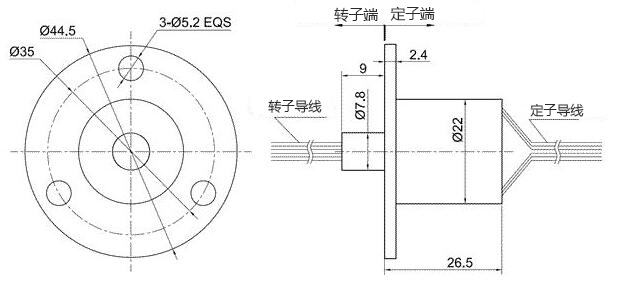

产品图纸Product introduction


外径22mm12路帽式滑环

技术特点Technical characteristics

铝合金金属外壳,黑色氧化处理

多路数彩色导线设计,便于连接安装设备

一体式结构,法兰安装设计,外形小巧内部结构紧凑

转子端7%以上镀金铜环设计,定子端贵重金属合金纤维刷设计

小型滑环转子与定子特殊角度组装,低摩擦,低力矩

使用期间免维护,旋转传输运作稳定,使用寿命长

满足USB、HDMI、SDI、Ethernet、RS485/232等多达30种信号兼容传输

典型应用Typical applications

比尔德BTC012系列小型帽式滑环典型运用于

试验检测设备

CCTV安防监控设备

无人机

航空电子设备

稳定器

过滤机

高速球

周视平台

医疗卫生设备

旋转灯光设备

电阻切割机等设备den

可选项Options

外径尺寸

外壳材料

接触材料

通路数

防护等级

插接头和热缩管

导线末端接插件

导线长度

法兰安装等

以上所提到的均可进行非标定制,具体特殊要求请及时联系比尔德工作人员,可根据您的要求定制
BTSC-011200大电流焊接设备接地钳

BTSC-011200大电流焊接设备接地钳

BTSC-011200为德国有名的焊接设备生产商NIES同款设计的大电流接地钳,旋转焊接电流传输设备,比尔德是目前国内唯一一家能够高质量产出该焊接设备的实力旋转方案生产厂家。此接地钳为800A大电流,旋转可靠,电流传输稳定,紧凑内径设计,内径尺寸为40mm-70mm,在铜环的侧边设有注油嘴,便于加注润滑脂做好维护,延长使用寿命。比尔德不仅是国内滑环实力厂家,在其他旋转方案上也有强大的工程师团队支持着我们提供具有竞争力的有效可行的方案,欢迎各种方式联系我们咨询您想要的电流传输旋转解决方案!
BTSC-012000非标定制焊接机接地钳

BTSC-012000非标定制焊接机接地钳

BTSC-012000非标定制焊接机接地钳,是一家外国客户专门找到我们定制的一款旋转大电流传输的焊接机专用接地钳,为防止电流过大而导致伤害。此款非标定制焊接机接地钳可传输2000A的大电流,内径70mm,外径145mm,与800A和1200A款的不同,此款左右两边都设有螺丝安装手柄,同样的这款接地钳也设有注油嘴便于定期注油润滑。如产品图所示,我们选用了导电性能极好的优质铜材料,进行了精密的加工,转子铜环与定子铜环旋转流畅,电流传输稳定。我们是一家资深的360度旋转导电解决方案的设计与生产厂家,接受OEM和ODM订单!
多路数防盐雾防水定制滑环

多路数防盐雾防水定制滑环

BTH2586系列滑环是滑环中的标准品,但针对不同运用场景的需求,这款标准品在设计成多路数定制滑环同时也设计成防盐雾防水滑环,我们在同一个滑环产品上实现多种定制要求!此款滑环内径为25mm,外径86mm,路数为24路,每路10A,内部铜环及金属刷线做了特殊防盐雾处理,并且在组装滑环外壳时进行了高品质的密封圈安装,外壳零件加工精密,组装可靠,密封性强,防护等级高!此类滑环主要被运用于海岸港口的一些机械设备,船舶制造上设备等高盐度高湿度运用场景!如其他特性要求,我们也能为您定制,欢迎各种方式联系了解!
折臂式升降机旋转平台过孔电滑环定制

折臂式升降机旋转平台过孔电滑环定制

折臂式升降机是通过360°旋转升降送行人或货物的液压升降工具,而折臂式升降机旋转平台的360°旋转及电力传输从而操控机械臂则主要是通过BTH系列的过孔滑环来实现。深圳市比尔德科技滑环公司,结合我们过去已经合作过的折臂式升降机制造商客户的了解,升降机滑环的电源要求在220V~380V,而我们的过孔滑环电压可定制220V,240V,380V,600V等!比尔德滑环产品不同于其他公司产品,就是可根据产品的使用工作环境来定制其特性功能,如运用于大型崎岖路况户外环境的车载折臂式升降机,我们的过孔滑环可做防震抗震处理!此外,一些升降机也需要通过滑环传输电力的同时来输送液压,比尔德也可为您定制!具体的定制信息可直接咨询比尔德工作人员18129863629!
