千兆以太网信号过孔滑环定制

千兆以太网信号过孔滑环定制

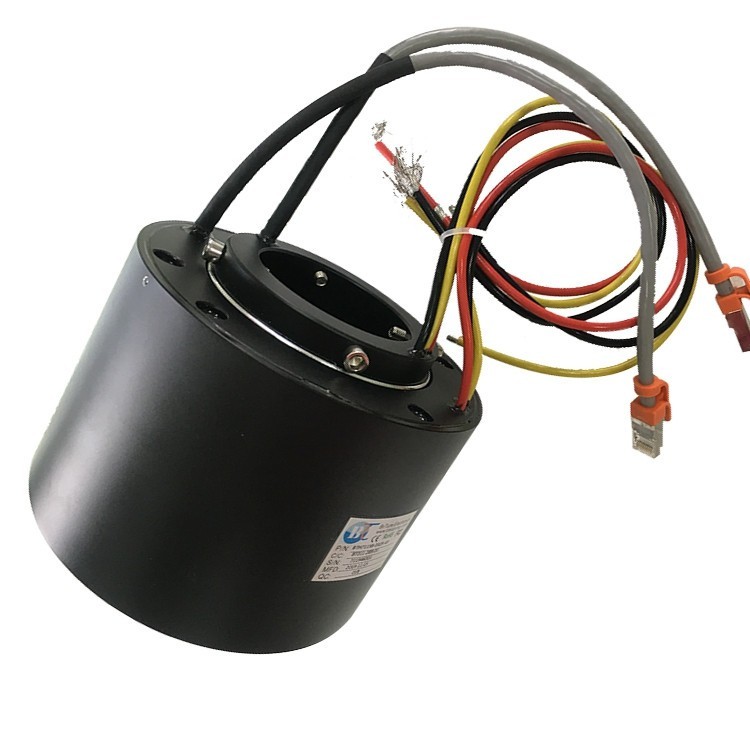

千兆以太网信号过孔滑环定制,深圳市比尔德科技不仅提供过百兆以太网信号的滑环定制服务,千兆以太网信号定制亦可提供,如不清楚您的设备适合哪一款安装方式的滑环,只需提供您的安装要求,比尔德工作人员将为您提供可靠的建议!此款BTH71158-0325定制过孔滑环,3 路,每路过25A电流;1路,过千兆以太网信号,内部更设有专用屏蔽层,完好屏蔽线路间的信号干扰!如左边过孔滑环的产品图可见灰色的粗线,是配合以太网信号传输的 Cat(7类)网线和RJ45的水晶头!并且此款过孔滑环还根据客户的要求进行了导线同侧方向出线定制,滑环的另一端是没有导线的!如您对滑环的选择和定制有疑问,请及时联系比尔德工作人员, 18129863629!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 4
额定电压Rated Voltage 300VAC./DC或更高可选
额定电流Rated Current 25A/3路, 1G/1路
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 71mm
外径 Outer Diameter 158mm
高度 Height 107.80mm
额定转速Rated Speed 300转/分钟
防护等级IP Grade IP65(或更高可选)
力矩Torque ≤9.25g·m
导线规格Lead Size 3/10AWG(5.36mm2);1/Cat.7 RJ45
壳体材料Housing Material 铝合金
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 10%~85%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

产品图纸Product introduction

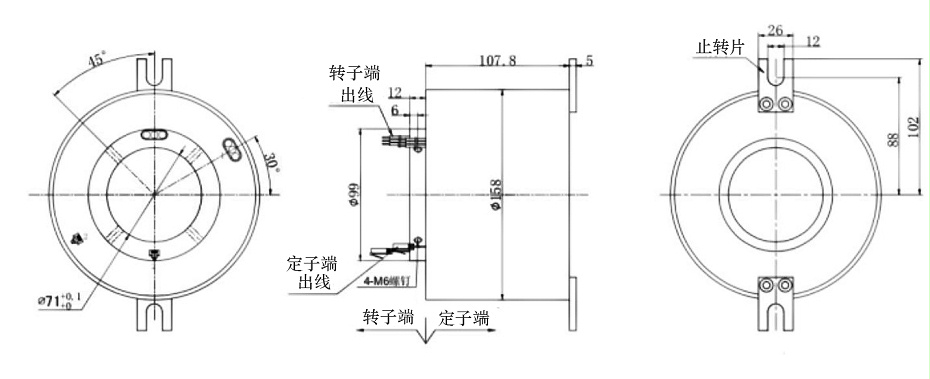

BTH71158以太网信号滑环结构图纸

技术特点Technical characteristics

千兆以太网信号与电流信号同时传输

所有导线全部同侧方向出线定制

中心过孔孔径与滑环主体高度定制

内部设有专用屏蔽层杜绝信号间的干扰

铜环与电刷线金对金接触信号传输稳定

IP65的高防护等级定制密封性能佳

典型应用Typical applications

实验测试仪器

云台

雷达旋转平台

电缆卷筒

安防监控设备

飞船舱门系统

数控机器人

卫星自旋转系统

航模

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
