射频放大器旋转导电滑环

射频放大器旋转导电滑环

射频放大器旋转导电滑环

比尔德射频放大器滑环,内径150mm,外径250mm采用高性能滑环材料(贵金属刷丝+氧化铝合金外壳+精选转轴灌封胶),引进德系-组装灌封工艺,我司生产设计的电气滑环在高转速、高温的恶劣测量环境下,信号传输质量可靠、寿命长达1亿2千万转;客户设备的线缆可通过台面底部安装的旋转滑环来连接,当电刷沿滑环滑动时,即可实现旋转部分与静止部分,360°旋转传输电力与信号;欢迎来电咨询~ 18129863629

服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 1-200路
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环2A,5A,10A,15A,20A或更高
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 150mm或其他
额定转速Rated Speed 0-500转/分钟
防护等级IP Grade IP54,IP56(或更高)
力矩Torque ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

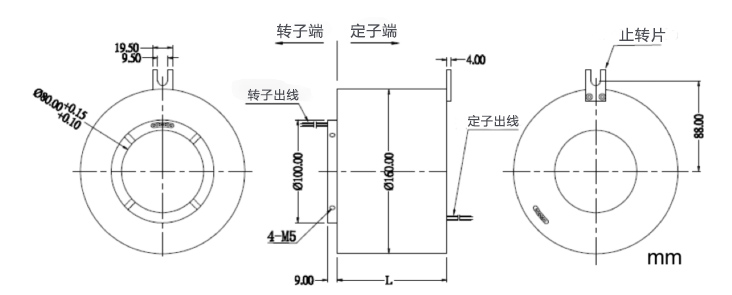

产品图纸Product introduction

大直径过孔滑环结构图

技术特点Technical characteristics

支持360度不间断持续无限制旋转传输功率及信号

适用于任何行业旋转轴小于150mm的旋转设备

大孔径大尺寸设计,电流及其它信号可兼容传输

铝合金外壳,黑色氧化处理,其它颜色氧化可选

采用坚固耐用铝合金外壳,防水防尘抗氧化抗腐蚀性

滑环金属刷丝数量多、排列位置精度高、间距小

低摩擦削,低力矩,低电噪音,低接触电阻

安装方式设计可灵活选择有无止转片

典型应用Typical applications

医疗设备CT

放射治疗设备

射频放大器

大型旋转舞台

吊装起重设备

无线电系统

无线发射机

航空发动机

重型塔台设等

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
