比尔德三相旋转导电滑环，专门为三相电机而研发定制，其中三相电是三相交流电的简称，也叫动力电,由三根火线和一根零线组成；三相电机集电环可连外接三相电阻器，用来调节转子电路的电阻，然后通过改变外加电阻的阻值来改变转子绕组回路的总电阻，从而改变其起动电流和起动转矩。
三相电滑环性能特点：
◆滑环内部采用贵重金属接触材料，无需润滑油,几乎不生成磨损粉末;
◆完全满足360度无限制旋转的动力及控制信号传输
◆支持220V,380V,600V电压;
◆模块化设计，满足高电流,转速,外形等需求，支持信号,电源及其混合传输;
主要运用在塔吊、塔式起重机、海工设备、发电厂、钢包设备、研磨分散机等工业领域
| 电气技术指标Electrical Data | |
| 通路数 | 标准1-24路 |
| 额定电压Rated Voltage | 240v,380v,600v或更高可选 |
| 额定电流Rated Current | 每环5A,10A,15A,20A或更高 |
| 绝缘电阻Insulation Resistance | ≥1000MΩ@500 VDC |
| 绝缘强度Dielectric Strength | 1000VAC@50Hz 60s |
| 动态电阻Electrical Noise | ≤7 mΩ |

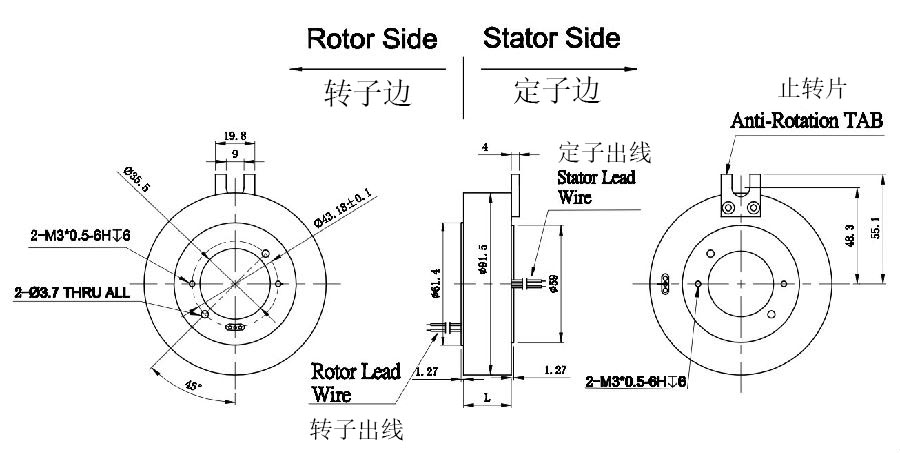

| 机械技术指标Mechanical Data | |
| 过孔直径Inner Diameter | 35mm |
| 额定转速Rated Speed | 800转/分钟 |
| 防护等级IP Grade | IP54(或更高可选) |
| 力矩Torque | ≤9.25g·m |
| 导线规格Lead Size | 22AWG,17AWG,14AWG UL,铁氟龙高温线 |
| 壳体材料Housing Material | 铝合金或工程塑料 |
| 接触材料Contact Material | 贵金属(金、银) |
| 环境性能 Environmental Performance | |
| 工作温度Working Temperature | -40℃~+80℃ |
| 工作湿度Operating Temperature | 60%RH或更高 |
| 认证 Certified | CE,RoHS ,FCC,SGS |
模块化设计，灵活适应不同的机器类型
环道 “多”点式接触，信号传输稳定可靠
采用金对金接触，使用寿命长达1亿转
结构紧凑设计，运行平稳，扭矩低
不锈钢密封球轴承，旋转平稳，扭矩小，接触电阻在毫欧级别
定子线和转子线使用彩色线，简化电路连接
可组合系统：电动+气动+液压 （或同轴电缆气液电混合滑环）
可传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等信号
转速
出线方向
路数
导线长度
壳体材料
军用级别
端子类型
电流、电压
内径、外径、长度
专用屏蔽导线
工作温度（-60℃~+230℃）
气压/液压 混合
特殊环境定制（防震、高温）
安装方式（可选法兰安装）
防护等级可选 IP51~IP68
信号及电源可单独混合传输
