信号电流传输轴安装过孔滑环

信号电流传输轴安装过孔滑环

信号电流传输轴安装过孔滑环

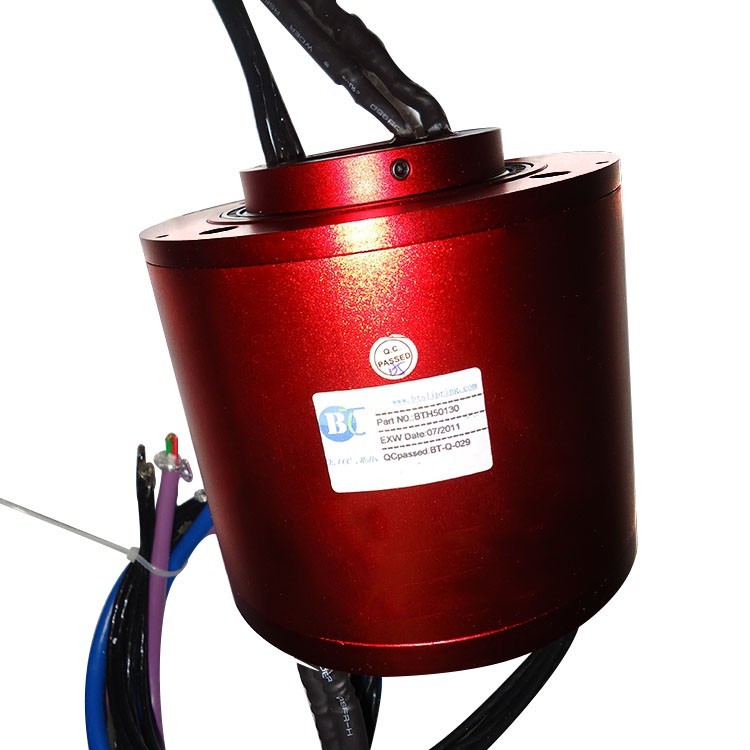

比尔德科技滑环集电环深圳制造商,设计生产信号电流同时传输的轴安装过孔滑环,外壳材料为铝合金可进行颜色氧化处理!BTH50130-620-6S过孔滑环,内径50mm,  外径130mm, 6 路每路传输20A的电流,6路每路传输数据信号, 适用于具备旋转轴安装的设备,并且旋转轴直径在 50mm以内,如超过也可进行其它尺寸定制!比尔德科技20多年以来注重于新产品的研发与产品质量的保证,所以欢迎需要滑环定制或新的滑环产品开发的项目选择我们!不论信号电流同时传输还是信号或电流单独传输,比尔德科技滑环产品皆可实现!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 1路
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环5A,10A,15A,20A或更高
绝缘电阻Insulation Resistance ≥500MΩ@500 VDC
绝缘强度Dielectric Strength 500VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 50mm
额定转速Rated Speed 120转/分钟
防护等级IP Grade IP65(或更高可选)
力矩Torque ≤9.25g·m
导线规格Lead Size 12AWG, UL, Canbus cable and CAT5E cable铁氟龙高温线
壳体材料Housing Material 红色氧化铝
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -20℃~+70℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

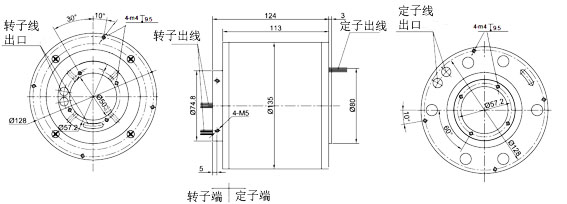

产品图纸Product introduction


BTHS50130轴安装过孔滑环

技术特点Technical characteristics

360度无限制旋转;

环道 “多”点式接触,信号传输稳定可靠;

外壳材料可选铝合金并颜色氧化处理或不锈钢

孔径内径可安装于设备旋转轴上,连接导线可定制线皮套进行保护

电流线路每条线路可传输不同大小电流,信号电路也可传输不同类型信号

低摩擦削,低力矩,低电噪音,低接触电阻;

可传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等信号。

典型应用Typical applications

工业旋转台

测试仪器旋转系统

车载雷达旋转扫描系统

起重吊车

风力发电涡轮机

卫星检测设备

视频安防监控设备

农业耕作机械设备

飞机螺旋桨涡轮机

可选项Options

电压

更高转速

工作温度

路数

壳体材料

外型尺寸

专用屏蔽导线

导线出口方向

导线长度

端子类型

安装方式(可选法兰安装)

气压/液压 混合

特殊环境定制(防震、高温)

防护等级可选 IP51~IP68。

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
