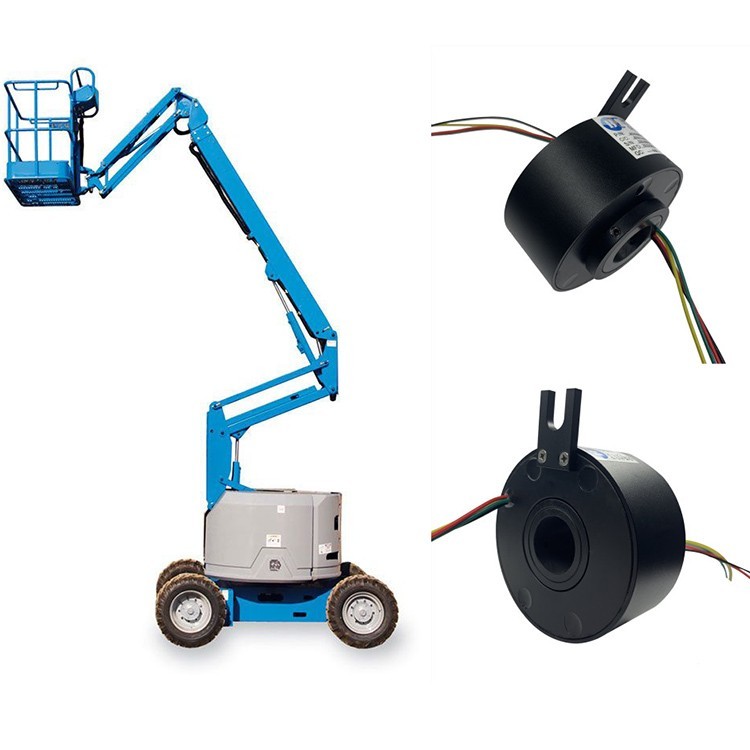

折臂式升降机旋转平台过孔电滑环定制

折臂式升降机旋转平台过孔电滑环定制

折臂式升降机是通过360°旋转升降送行人或货物的液压升降工具,而折臂式升降机旋转平台的360°旋转及电力传输从而操控机械臂则主要是通过BTH系列的过孔滑环来实现。深圳市比尔德科技滑环公司,结合我们过去已经合作过的折臂式升降机制造商客户的了解,升降机滑环的电源要求在220V~380V,而我们的过孔滑环电压可定制220V,240V,380V,600V等!比尔德滑环产品不同于其他公司产品,就是可根据产品的使用工作环境来定制其特性功能,如运用于大型崎岖路况户外环境的车载折臂式升降机,我们的过孔滑环可做防震抗震处理!此外,一些升降机也需要通过滑环传输电力的同时来输送液压,比尔德也可为您定制!具体的定制信息可直接咨询比尔德工作人员18129863629!

服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 标准1-24路
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环2A,5A,10A,15A,20A或更高
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 25.4mm
额定转速Rated Speed 800转/分钟
防护等级IP Grade IP54(或更高可选)
力矩Torque ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+80℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

产品图纸Product introduction

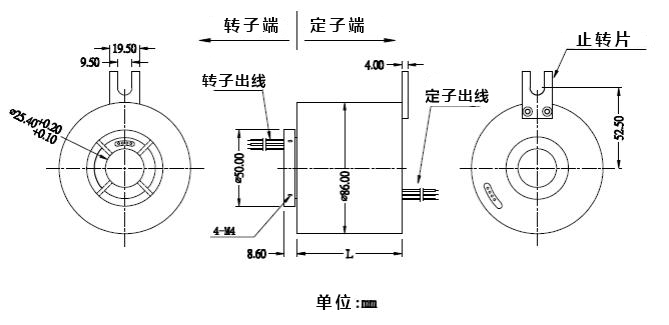

升降台旋转作业平台滑环结构图

技术特点Technical characteristics

支持360度持续性旋转和间歇性旋转

电流电压,尺寸大小,安装方式可灵活定制

电流信号可与液压可实现同时可靠传输

防水防尘防烟雾、防震抗震等特殊性能可定制

内部电流信号传输结构金对金接触,传输稳定,使用寿命延长

可组合系统:电动+气动+液压 (或同轴电缆气液电混合滑环)

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
BTSC-011200大电流焊接设备接地钳

BTSC-011200大电流焊接设备接地钳

BTSC-011200为德国有名的焊接设备生产商NIES同款设计的大电流接地钳,旋转焊接电流传输设备,比尔德是目前国内唯一一家能够高质量产出该焊接设备的实力旋转方案生产厂家。此接地钳为1200A大电流,旋转可靠,电流传输稳定,紧凑内径设计,内径尺寸为40mm-70mm,在铜环的侧边设有注油嘴,便于加注润滑脂做好维护,延长使用寿命。比尔德不仅是国内滑环实力厂家,在其他旋转方案上也有强大的工程师团队支持着我们提供具有竞争力的有效可行的方案,欢迎各种方式联系我们咨询您想要的电流传输旋转解决方案!
BTSC-012000非标定制焊接机接地钳

BTSC-012000非标定制焊接机接地钳

BTSC-012000非标定制焊接机接地钳,是一家外国客户专门找到我们定制的一款旋转大电流传输的焊接机专用接地钳,为防止电流过大而导致伤害。此款非标定制焊接机接地钳可传输2000A的大电流,内径70mm,外径145mm,与800A和1200A款的不同,此款左右两边都设有螺丝安装手柄,同样的这款接地钳也设有注油嘴便于定期注油润滑。如产品图所示,我们选用了导电性能极好的优质铜材料,进行了精密的加工,转子铜环与定子铜环旋转流畅,电流传输稳定。我们是一家资深的360度旋转导电解决方案的设计与生产厂家,接受OEM和ODM订单!
航天航空机械旋转系统过孔滑环定制

航天航空机械旋转系统过孔滑环定制

航天航空机械旋转系统过孔滑环定制与另一款帽式滑环定制产品为同一个项目,这两个定制滑环产品都达到了航天航空行业的使用标准,深圳市比尔德科技导电滑环生产厂家定制范围广,新品研发能力强!此定制过孔滑环与标准品最明显的区别是增加了法兰安装的设计,法兰一般多出现在帽式滑环上,但是如有需要其他滑环产品也可实现,比如过孔滑环和盘式滑环!与BTH2586型号相似,内径26mm,外径86mm,5路,2路传输10A,其他3路5A!路数、电流、内径、外径都可分别进行定制!比尔德滑环生产厂家,定制专业,生产标准,检测严格,出货发货快!
航天航空帽式电滑环定制

航天航空帽式电滑环定制

国内航天航空产品公司于前段时间找到深圳市滑环生产厂家比尔德科技,并与我们进行了航天航空帽式电滑环定制项目的合作,用于航天航空产品研发!该定制帽式电滑环是在BTC025款帽式滑环上进行了一些定制设计,外径25mm,2路传输20A电流,其他28路传输2A电流。此款定制滑环的法兰位置和安装的螺丝孔都进行了定制,不同于帽式滑环标准品,法兰的位置是设计靠近定子端,螺丝孔的数量也增加了,此外,转子端也是进行了不同的设计,转子部分并不是与滑环的主体部分是一体的,而是分离的,并且在侧面也设有小型螺丝孔!深圳市比尔德科技滑环定制生产厂家,新品研发定制弹性大,生产加工实力强,交期短,发货快!欢迎微信电话免费咨询!18129863629!
