自动化转盘式挤奶机电滑环

自动化转盘式挤奶机电滑环

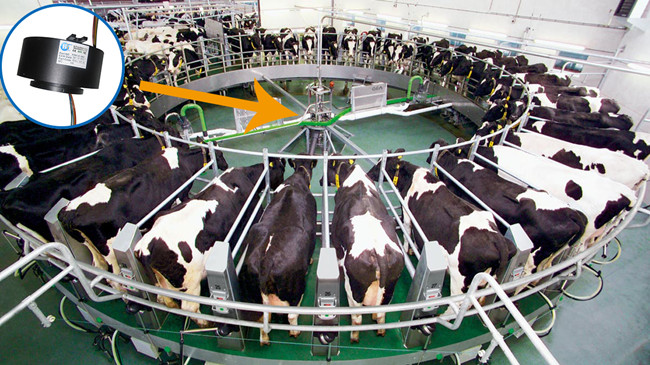

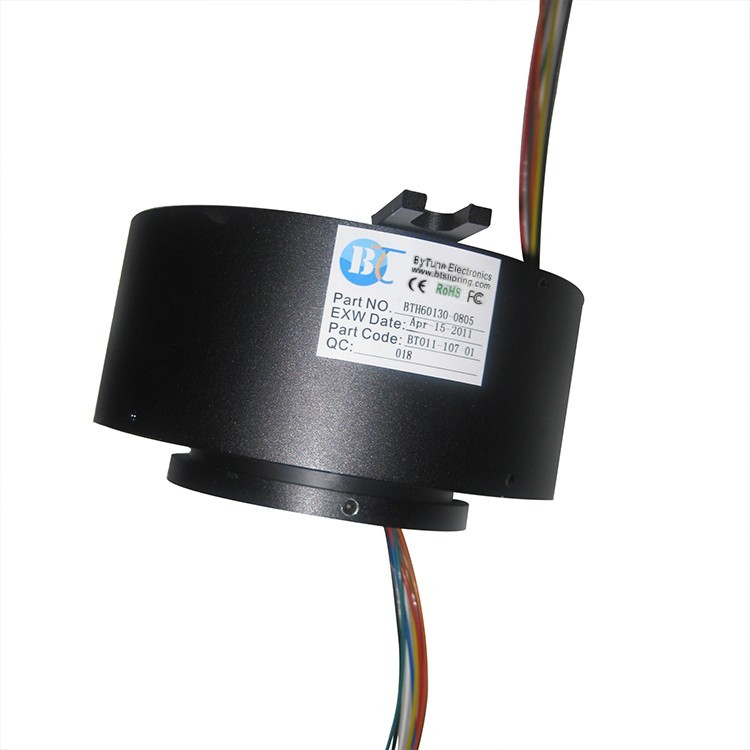

自动化转盘式挤奶机电滑环安装于挤奶机的旋转平台内部,为机械持续行的旋转工作传输电流信号,同时实现360度顺时针与逆时针旋转无障碍!BTH60130电滑环,孔径60mm, 外径130mm,8路,每路5A。孔径大小可根据挤奶机旋转安装轴的尺寸进行调整!外壳材料为黑色氧化铝合金,经过严密的密封处理对有一定湿度和灰尘的工作环境滑环内部结构有防护作用,外壳材料也可根据要求采用不锈钢材料!比尔德电滑环低力矩设计,降低了内部铜环与电刷线在持续旋转下的磨损,延长其使用寿命,为转盘式挤奶机减少维护成本!如需尺寸上的定制或定制特殊性能的电滑环产品如防水、防潮、防灰等其它,请咨询比尔德工作人员! 18129863629!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 8路
额定电压Rated Voltage 240v,380v,600v或更高可选
额定电流Rated Current 每环5A
绝缘电阻Insulation Resistance ≥1000MΩ@500 VDC
绝缘强度Dielectric Strength 1000VAC@50Hz 60s
动态电阻Electrical Noise ≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter 60mm
额定转速Rated Speed 800转/分钟
防护等级IP Grade IP54(或更高可选)
力矩Torque ≤9.25g·m
导线规格Lead Size 22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material 铝合金或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+80℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

产品图纸Product introduction

BTH60130滑环图纸


技术特点Technical characteristics

360度顺时针与逆时针持续性旋转流畅

电滑环内部铜环与电刷线金对金接触

电刷线“V”槽角度精密计算,实现低力矩

滚珠轴承结构,铝合金或不锈钢外壳组装

转子和定子与轴承精确对准,运转平滑可靠

可传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等信号

典型应用Typical applications

旋转转盘式挤奶机

农业旋转灌溉系统

自动化灌饮机旋转平台

自动化包装机旋转平台

自动化包装机旋转平台

旋转照明系统旋转平台

雷达信号搜寻设备旋转平台

旋转门

电梯旋转系统

转盘式旋转挤奶机过孔滑环

可选项Options

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度(-60℃~+230℃)

气压/液压 混合

特殊环境定制(防震、高温)

安装方式(可选法兰安装)

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
